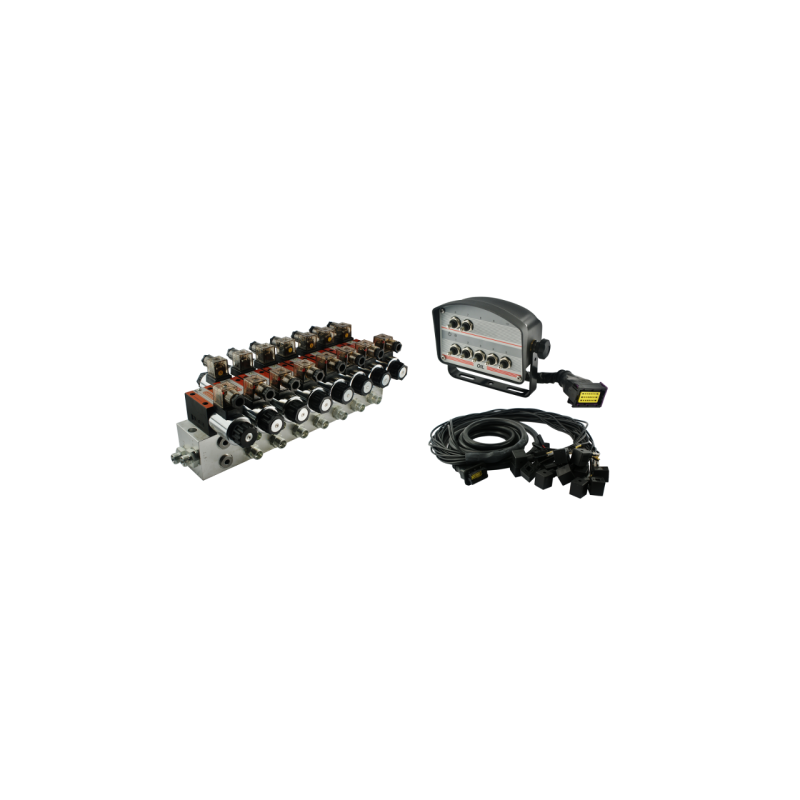

7 sekcijų hidraulinis skirstytuvo blokas, tipas CETOP 03 NG6, valdomas elektra 12 V, su valdymo pultu su septyniais mygtukais
  • 7 sekcijų hidraulinis skirstytuvo blokas, tipas CETOP 03 NG6, valdomas elektra 12 V, su valdymo pultu su septyniais mygtukais

7 sekcijų hidraulinis skirstytuvo blokas, tipas CETOP 03 NG6, valdomas elektra 12 V, su valdymo pultu su septyniais mygtukais

1.10.60.0710.151
Badestnost
1 181,27 €
Su mokesčiais
pristatymas per 5-9 darbo dienas
Kiekis

Aprašymas
SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS 50L/min 12V
BLOKO TIPO CETOP 3 NG6 SU PRADŽIOS SEKCIJA
KOMPLEKTUOTAS SU ELEKTROS KIŠTUKAIS IR JUNGTIMI
IR VALDYMO SKYDELIU BEI KABELIŲ RINKINYS




Plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai,
purkštuvai, vilkikai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos,
pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Skydas leidžia valdyti paleidimo sekciją ir tris darbines sekcijas elektra valdomame CETOP tipo hidrauliniame skirstytuve.

Kabelių rinkinys, leidžiantis elektriškai prijungti visas
kolektoriaus sekcijas prie valdymo skydelio.



BENDRA INFORMACIJA APIE KOLEKTORIŲ:

Palaikomų darbinių sekcijų skaičius: 7
Paleidimo sekcija: TAIP
Maksimalus srautas: 50L/min
Maitinimo šaltinis: 12V

Elektros kištukuose yra šviečiantys diodai pakyla, kai ritė veikiama srovės.
Vienpusių ir dvipusių cilindrų valdymas, varikliai abiem kryptimis.
Medžiaga: Kolektorių korpusai ir plieniniai slankikliai, elektros kištukai ir priveržimo veržlės.
plastikas, blokas pagamintas iš plieno arba aliuminio, priklausomai nuo partijos.
Garantija: 2 metai.
KOLEKTORIAUS VEIKIMO PRINCIPAS:

CETOP turi vieną paleidimo skyrių ir tris darbinius skyrius. Paleidimo skyrius, dar žinomas kaip iškrovimo skyrius, yra esminis; jo paskirtis – iškrauti siurblį, kai nevaldomas joks skirstytuvas. Joks skirstytuvas neveiks, jei paleidimo skyriui nebus tiekiama srovė, todėl elektros jungtis turi būti sukonfigūruota taip, kad bet koks į darbinius skyrius siunčiamas elektrinis signalas taip pat pasiektų paleidimo skyrių. Paleidimo skyriaus slankiklio veikimo principas: 1 padėtis, iškrovimas (maitinimas nutrauktas), visa alyva iš siurblio teka į perpildymo vamzdį. 2 padėtis, darbinė (maitinimas atidarytas), visa alyva iš siurblio teka į darbinius skyrius. Paleidimo skyriaus slankiklio hidraulinė schema: 1 padėtis, neutrali (maitinimas nutrauktas), cilindro kotas nejuda – alyva teka į perpildymo vamzdį. 2 darbinė padėtis, kai maitinimas tiekiamas tik pirmajai ritei, cilindro kotas išsikiša. 3 darbinė padėtis, kai maitinimas tiekiamas tik antrai ritei, cilindro kotas susitraukia. Sekcijų slankiklių hidraulinė schema:



JUNGTIS:

P: tiekimas iš siurblio; vidinis sriegis bloke: BSP 1/2"
T: grįžimas į baką; vidinis sriegis bloke: BSP 1/2"
A ir B: išėjimai hidrauliniams cilindrams arba varikliams; vidinis sriegis bloke: BSP 3/8"

Be to, skirstytuvas turi visas reikalingas jungtis, visų linijų sriegiai: M18x1,5 (jei reikia, sriegius galima keisti).

SLĖGIO DIAPAZONAS:

Didžiausias tiekimo slėgis: 250 barų
Didžiausias grąžinimo slėgis: 50 barų
Didžiausias slėgis sekcijose: 300 barų

Gamyklinis apsauginio vožtuvo nustatymas ties 180 bar ± 30 barų
Prieš paleidimą rekomenduojama patikrinti ir nustatyti tinkamą slėgį.
Savireguliacijos galimybė, pilnas apsisukimo pokytis 30 barų.
TEMPERATŪROS DIAPAZONAS IR ALYVOS TIPAS:

Leistina aplinkos temperatūra: nuo -40 C iki +60 C
Leistina alyvos temperatūra: Nuo -15 C iki +80 C
Rekomenduojama mineralinė hidraulinė alyva, pvz., HL 32 arba HL 46
Rekomenduojama alyvos filtracija: 10–15 µ

BENDROJI INFORMACIJA VALDYMO SKYDELYS:

Visi aukštyn-žemyn jungikliai su automatiniu centravimu (1-0-2) be fiksavimo.

Kiekvienas skydelis parduodamas su dviejų metrų maitinimo kabeliu ir kombinuotu keturių metrų kabeliu su kištukais, jungiančiu skydelį su skirstytuvu. Taip pat turime 3 m, 6 m arba 10 m ilgintuvų kabelių rinkinius, kuriuos galima įsigyti kituose aukcionuose.

Kai bet kuris jungiklis įjungtas, signalas vienu metu perduodamas į papildomą laidų porą, kurią galima naudoti įspėjamiesiems signalams (garsiniam signalui, švyturėliui) arba apsauginio vožtuvo ritei įjungti (CETOP tipo skirstytuvai),
pasirinktinai siurbliui įjungti per relę.

Laidų schema:





Prekė detaliau
Badestnost
1.10.60.0710.151

Charakteristikos

Gamintojas
Badestnost
Gamintojo detalės kodas
1.10.60.071

Specifinė nuoroda

MPN
1.10.60.071
