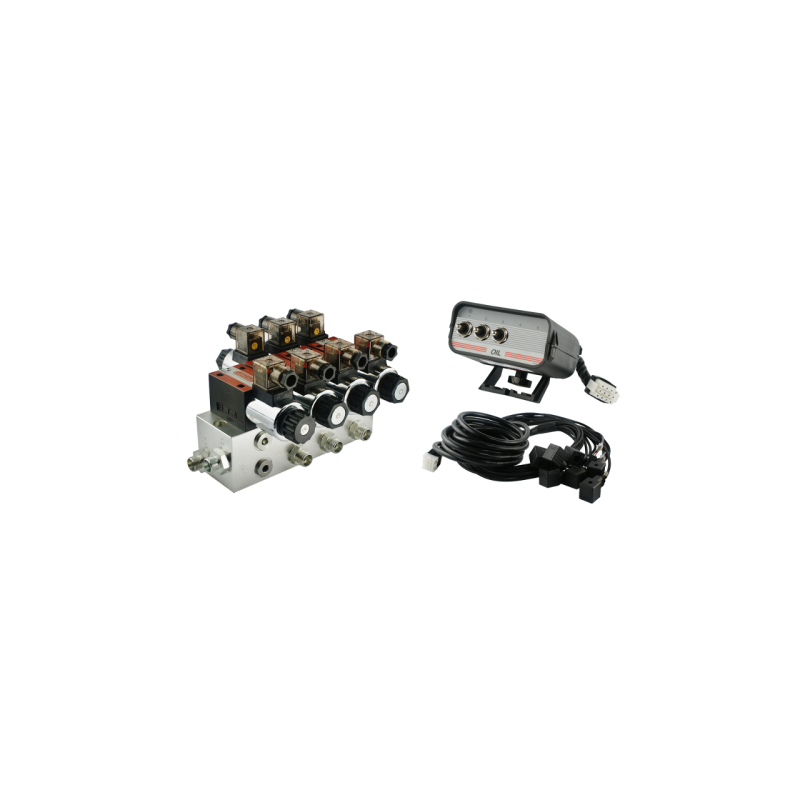

    3 sekcijų hidraulinis skirstytuvas CETOP 03 NG6, valdomas elektra 12 V, su trijų mygtukų valdymo pultu
    • 3 sekcijų hidraulinis skirstytuvas CETOP 03 NG6, valdomas elektra 12 V, su trijų mygtukų valdymo pultu

    3 sekcijų hidraulinis skirstytuvas CETOP 03 NG6, valdomas elektra 12 V, su trijų mygtukų valdymo pultu

    1.10.60.0310.151
    Badestnost
    597,73 €
    Su mokesčiais
    pristatymas per 5-9 darbo dienas
    Kiekis

    Aprašymas
    SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS 50L/min 12V
    BLOKO TIPO CETOP 3 NG6 SU PRADŽIOS SKYRIUMI
    KOMPLEKTUOTAS SU ELEKTROS KIŠTUKAIS IR JUNGTIMI,
    TAIP PAT SU VALDYMO SKYDELIU IR KABELIŲ RINKINYU





    Plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje.

    Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai,
    purkštuvai, vilkikai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos,
    pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

    Skydas leidžia valdyti paleidimo sekciją ir tris darbines sekcijas elektra valdomame CETOP tipo hidrauliniame skirstytuve.

    Kabelių rinkinys, leidžiantis elektriškai prijungti visas kolektoriaus sekcijas prie valdymo skydelio.



    BENDRA INFORMACIJA APIE KOLEKTORIŲ:

    Palaikomų darbinių sekcijų skaičius: 3
    Paleidimo sekcija: TAIP
    Maksimalus srautas: 50 l/min
    Maitinimas: 12 V

    Elektros kištukai turi diodus, kurie užsidega, kai į ritę tiekiama srovė.
    Vienpusių ir dvipusių cilindrų valdymas, varikliai abiem kryptimis.
    Medžiaga: Kolektoriaus korpusai ir plieniniai slankikliai, elektros kištukai ir priveržimo veržlės
    plastikas, blokas pagamintas iš plieno arba aliuminio, priklausomai nuo partijos.
    Garantija: 2 metai

    KOLEKTORIAUS VEIKIMO PRINCIPAS:

    CETOP turi vieną paleidimo sekciją ir tris darbines sekcijas. Paleidimo sekcija, dar vadinama iškrovimo sekcija, yra būtina; jos paskirtis – iškrauti siurblį, kai nevaldomas joks skirstytuvas. Joks skirstytuvas neveiks, jei paleidimo sekcija nebus maitinama, todėl elektros jungtis turi būti sukonfigūruota taip, kad bet koks į darbines sekcijas siunčiamas elektrinis signalas taip pat pasiektų paleidimo sekciją. Paleidimo sekcijos slankiklio veikimo principas: 1 padėtis, iškrovimas (maitinimo tiekimas nutrauktas) – visa alyva iš siurblio teka į perpildymo vamzdį. 2 padėtis, darbinė (maitinimas atidarytas), visa alyva iš siurblio teka į darbines sekcijas. Pradinės sekcijos slankiklio hidraulinė schema: 1 padėtis, neutrali (maitinimas nutrauktas), cilindro kotas nejuda – alyva teka į perpildymo angą. 2 padėtis, darbinė (maitinimas tiekiamas tik pirmajai ritei), cilindro kotas išsikiša. 3 padėtis, darbinė (maitinimas tiekiamas tik antrajai ritei), cilindro kotas susitraukia.

    Darbinių sekcijų slankiklių hidraulinė schema:



    JUNGTIS:

    P: tiekimas iš siurblio, vidinis sriegis bloke: BSP 1/2"
    T: grįžimas į baką, vidinis sriegis bloke: BSP 1/2"
    A ir B: išėjimai hidrauliniams cilindrams arba varikliams, vidinis sriegis bloke: BSP 3/8"

    Be to, skirstytuvas turi visas reikalingas jungtis, visų linijų sriegiai: M18x1,5 (jei reikia, sriegius galima keisti).

    SLĖGIO DIAPAZONAS:

    Didžiausias tiekimo slėgis: 250 barų
    Didžiausias grąžinimo slėgis: 50 barų
    Didžiausias slėgis sekcijose: 300 barų

    Gamykloje apsauginio vožtuvo nustatytas 180 bar ± 30 barų slėgis. Prieš paleidimą rekomenduojama patikrinti ir nustatyti tinkamą slėgį.
    Savireguliacijos galimybė, pilnas apsisukimo pokytis 30 barų.
    TEMPERATŪROS DIAPAZONAS IR ALYVOS TIPAS:

    Leistina aplinkos temperatūra: nuo -40 C iki +60 C
    Leistina alyvos temperatūra: nuo -15 C iki +80 C
    Rekomenduojama mineralinė hidraulinė alyva, pvz., HL 32 arba HL 46
    Rekomenduojama alyvos filtracija esant 10–15 µ

    BENDROJI INFORMACIJA APIE VALDYMO SKYDELĮ:

    Visi aukštyn-žemyn jungikliai su automatiniu centravimu (1-0-2) be fiksatoriaus.

    Kiekvienas skydelis parduodamas su dviejų metrų maitinimo kabeliu ir kombinuotu keturių metrų kabeliu su kištukais, jungiančiu skydelį su skirstytuvu. Taip pat turime 3 m, 6 m arba 10 m ilgintuvų kabelių rinkinius, kuriuos galima įsigyti kituose aukcionuose.



    Kai bet kuris jungiklis įjungtas, signalas vienu metu siunčiamas į papildomą laidų porą, kurią galima naudoti įspėjamiesiems signalams (garsiniam signalui, švyturėliui) įjungti.
    arba galbūt siurbliui įjungti per relę.

    Laidų schema:






    Prekė detaliau
    Badestnost
    1.10.60.0310.151

    Charakteristikos

    Gamintojas
    Badestnost
    Gamintojo detalės kodas
    1.10.60.031

    Specifinė nuoroda

    MPN
    1.10.60.031
