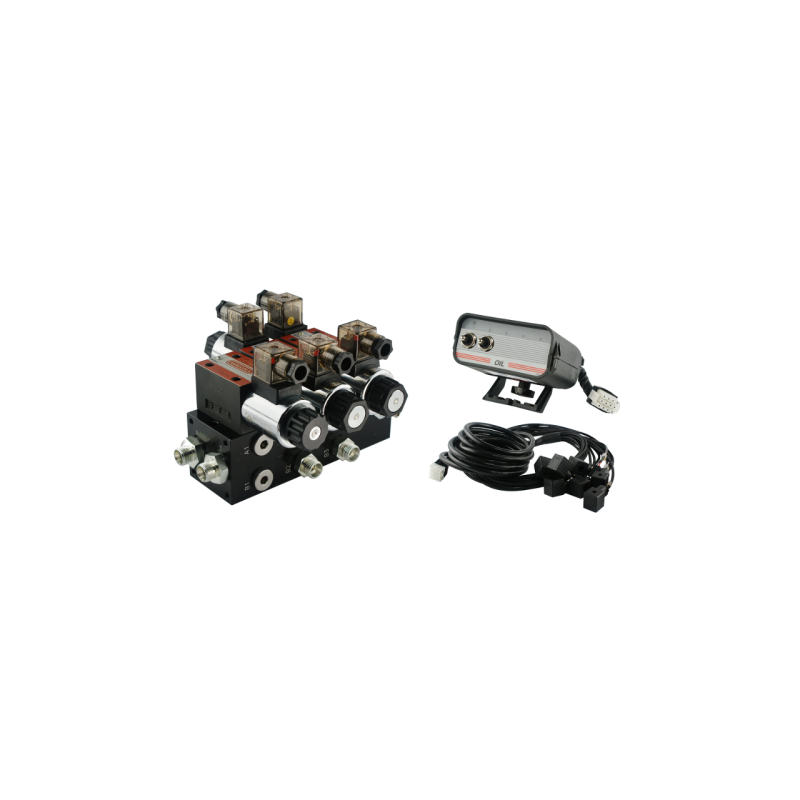

Dviejų sekcijų hidraulinis skirstytuvo blokas CETOP 03 NG6, valdomas elektra 24 V, su valdymo pultu su dviem mygtukais

Kodas 1.10.65.0210.151

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS 50L/min 24V
BLOKO TIPO CETOP 3 NG6 SU PALEIDIMO SKYDELIU
KOMPLEKTUOTAS SU ELEKTROS KIŠTUKAIS IR JUNGTIMI,
TAIP PAT SU VALDYMO SKYDELIU IR KABELIŲ RINKINYU

Plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai,
purkštuvai, vilkikai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos,
pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Skydas leidžia valdyti paleidimo sekciją ir dvi darbines sekcijas elektra valdomame CETOP tipo hidrauliniame skirstytuve
. Kabelių rinkinys, leidžiantis visas kolektoriaus sekcijas elektriškai prijungti prie valdymo skydelio.

BENDROJI INFORMACIJA APIE KOLEKTORIŲ:

Palaikomų darbinių sekcijų skaičius: 2
Paleidimo sekcija: TAIP
Maksimalus srautas: 50 l/min
Maitinimo šaltinis: 24 V

Elektros kištukai turi diodus, kurie užsidega, kai į ritę tiekiama srovė.
Vienpusių ir dvipusių cilindrų valdymas, varikliai abiem kryptimis.
Medžiaga: Kolektoriaus korpusai ir plieniniai slankikliai, elektros kištukai ir priveržimo veržlės – plastikas, blokas pagamintas iš plieno arba aliuminio, priklausomai nuo partijos.
Garantija: 2 metai
KOLEKTORIAUS VEIKIMO PRINCIPAS:

CETOP turi vieną paleidimo sekciją ir dvi darbines sekcijas. Paleidimo sekcija, dar vadinama iškrovimo sekcija, yra būtina; jos paskirtis – iškrauti siurblį, kai nevaldomas joks skirstytuvas. Joks skirstytuvas neveiks, jei paleidimo sekcija nebus maitinama, todėl elektros jungtis turi būti sukonfigūruota taip, kad bet koks į darbines sekcijas siunčiamas elektros signalas taip pat pasiektų paleidimo sekciją. Paleidimo sekcijos slankiklio veikimo principas: 1 padėtis, iškrovimas (maitinimas nutrauktas) visa siurblio alyva teka į perpildymo angą. 2 padėtis, darbinė (maitinimas atidarytas) visa siurblio alyva teka į darbines sekcijas. Paleidimo sekcijos slankiklio hidraulinė schema: 1 padėtis, neutrali (maitinimas nutrauktas) cilindro kotas nejuda – alyva teka į perpildymo angą. 2 darbinė padėtis (maitinimas tik pirmajai ritei) cilindro kotas išsikiša. 3 darbinė padėtis (maitinimas tik antrajai ritei) cilindro kotas susitraukia.
Darbinių sekcijų slankiklių hidraulinė schema:

JUNGTIS:

P: tiekimas iš siurblio, vidinis sriegis bloke: BSP 1/2"
T: grįžimas į baką, vidinis sriegis bloke: BSP 1/2"
A ir B: išėjimai hidrauliniams cilindrams arba varikliams, vidinis sriegis bloke: BSP 3/8"

Be to, skirstytuvas turi visas reikalingas jungtis, visų linijų sriegiai: M18x1,5 (jei reikia, sriegius galima keisti).

SLĖGIO DIAPAZONAS:

Didžiausias tiekimo slėgis: 250 bar
Didžiausias grąžinimo slėgis: 50 bar
Didžiausias slėgis sekcijose: 300 bar

Gamykloje apsauginio vožtuvo nustatytas 180 bar ± 30 bar slėgis
Prieš paleidimą rekomenduojama patikrinti ir nustatyti tinkamą slėgį.
Savireguliavimo galimybė, visiškas apsisukimų pokytis 30 bar.

TEMPERATŪROS DIAPAZONAS IR ALYVOS TIPAS:

Leistina aplinkos temperatūra: nuo -40 C iki +60 C
Leistina alyvos temperatūra: nuo -15 C iki +80 C
Rekomenduojama mineralinė hidraulinė alyva, pvz., HL 32 arba HL 46
Rekomenduojama alyvos filtracija: 10–15 µ

BENDROJI INFORMACIJA VALDYMO SKYDELYS:

Visi aukštyn-žemyn jungikliai su automatiniu centravimu (1-0-2) be fiksatoriaus

Kiekvienas skydelis parduodamas su dviejų metrų maitinimo kabeliu ir kombinuotu keturių metrų kabeliu su kištukais, jungiančiu skydelį su skirstytuvu. Taip pat turime 3 m, 6 m arba 10 m ilgintuvų kabelių rinkinius, kuriuos galima įsigyti kituose aukcionuose.

Kai bet kuris jungiklis įjungtas, signalas vienu metu siunčiamas į papildomą laidų porą, kurią galima naudoti įspėjamiesiems signalams (garsiniam signalui, švyturėliui) įjungti, arba apsauginio vožtuvo ritei (CETOP tipo skirstytuvai),
arba siurbliui įjungti per relę.

Laidų schema:
