    sekcijų hidraulinis skirstytuvas 50 l/min. 5P80 su 22/18 jungtimis „Hydrolider“

    1.10.11.050.22180.151
    Hydrolider
    201,75 €
    Su mokesčiais
    pristatymas per 5-9 darbo dienas
    Kiekis

    Aprašymas

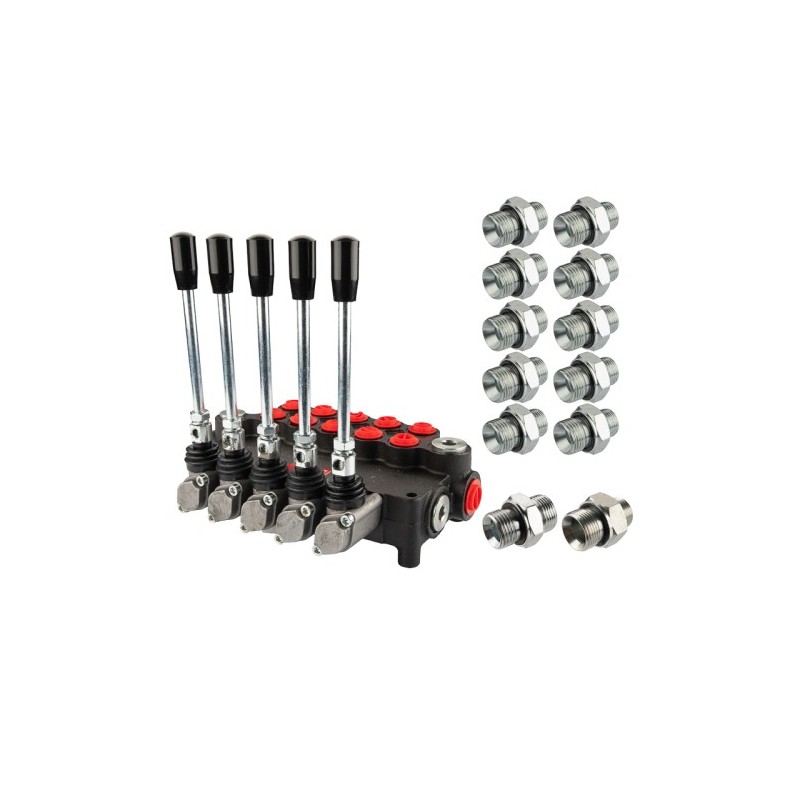

    SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS 05P80A1A1A1A1A1GKZ1

    SU JUNGTIŲ RINKINIU SU M22x1.5 IR M18x1.5 IŠLEIDIMO ANGOMIS

    Pritaikymas

    Tinka valdyti vienpusio arba dvipusio veikimo cilindrą. Turi slėgio išvestį (N), reikalingą nuosekliajam sujungimui arba skirstytuvo montavimui kaip kito skirstytuvo esamoje sistemoje.

    Skirstytuvas skirtas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, vilkikai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

    Techniniai duomenys

    Maksimalus srautas: 50 l/min
    Valdymas: vienpusis arba dvipusis cilindras
    Sekcijų skaičius: 5

    Vidiniai sriegiai korpuse: tiekimas: 1/2''; grąžinimas: 3/4''; Skersmuo: 1/2''

    Visos rinkinyje siūlomos jungtys turi NBR sandariklius, kurie užtikrina sandarų sujungimą su kolektoriumi.
    Hidraulinių žarnų pusėje jungtys turi 24° lizdą, pritaikytą žarnoms, užspaustoms DKOL, DKOL-90, DKOL-45 jungtimis su tipiniu 24° užspaudimo kūgiu.
    Prijungimui prie žarnų nereikia papildomo sandarinimo.

    Išleidimo sriegis tiekimo pusėje [P]: M22x1,5
    Išleidimo sriegis grąžinimo pusėje [T]: M22x1,5
    Išleidimo sriegis sekcijoje [A / B]: M18x1,5

    Maksimalus tiekimo slėgis: 315 bar
    Maksimalus grąžinimo slėgis: 50 bar
    Maksimalus slėgis sekcijose: 300 bar

    Visos trijų padėčių svirtys (1 - 0 - 2) yra spyruoklinės, t. y. jos automatiškai grįžta į vertikalią padėtį
    0 padėtis Neutrali (svirtis vertikaliai) cilindro kotas nejuda – alyva teka į perpildymo angą.
    1 darbinė padėtis (svirtis nukreipta įstrižai į priekį) cilindro kotas išsikiša.
    2 darbinė padėtis (svirtis nukreipta įstrižai atgal) cilindro kotas susitraukia.

    Perpildymo vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

    170 barų esant 20 l/min.
    180 barų esant 40 l/min.
    185 barų esant 50 l/min.

    Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Slėgio matuokliai – matavimo rinkiniai“.
    Prieš pradedant darbą rekomenduojama patikrinti ir nustatyti tinkamą slėgį.
    Galimas savaiminis reguliavimas, pilnas apsisukimas pasikeičia 30 barų.

    Leistina aplinkos temperatūra: nuo -40 C iki +60 C
    Leistina alyvos temperatūra: nuo -15 C iki +80 C
    Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46
    Prekė detaliau
    Hydrolider
    1.10.11.050.22180.151

    Charakteristikos

    Gamintojas
    Hydrolider
    Gamintojo detalės kodas
    1.10.11.050.2218

    Specifinė nuoroda

    MPN
    1.10.11.050.2218
