Nauja

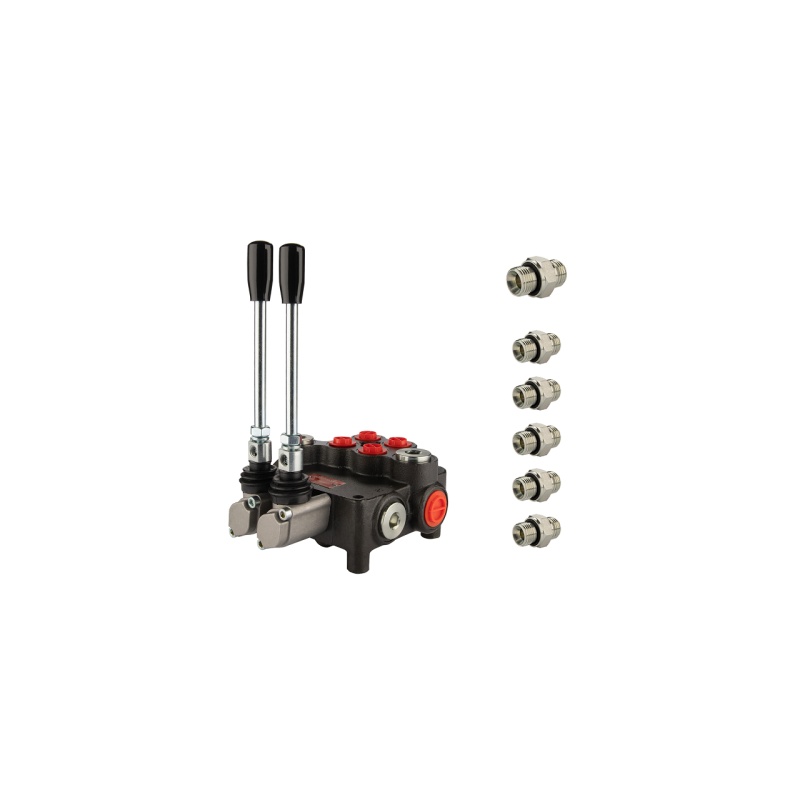

Hidraulinis skirstytuvas, 2 sekcijos, 50 l/min., 2P80, su jungtimis, 22/18 hidraulinis skirstytuvas

Kodas 1.10.11.020.22180.151

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS 2P80A1A1GKZ1

SU JUNGTIŲ RINKINIU SU M22x1.5 IR M18x1.5 IŠLEIDIMO ANGOMIS

Simbolis:
1.10.11.020.2218

Dalies gamintojas:
Hydroleader

Pritaikymas:

Tinka valdyti vienpusio arba dvipusio veikimo cilindrą. Turi N slėgio išvestį, reikalingą nuosekliajam sujungimui arba skirstytuvo montavimui kaip dar vieno esamoje sistemoje.

Skirstytuvas skirtas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, „Auroche“, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Maksimalus srautas:
50 l/min

Valdymas:
viengubo arba dvigubo veikimo cilindras

Sekcijų skaičius:
2

Vidiniai korpuso sriegiai:
tiekimas: G 1/2''; grįžimas: G 3/4''; sekcijos: G 1/2''

Jungčių rinkinys ir jungtis su žarnomis:

Visos rinkinyje siūlomos jungtys turi NBR sandariklius, kurie užtikrina sandarų sujungimą su skirstytuvu. Hidraulinių žarnų pusėje jungtys turi 24° lizdą, pritaikytą žarnoms, kuriose sumontuotos DKOL, DKOL-90, DKOL-45 jungtys su tipiniu 24° užspaudimo kūgiu. Jungčiai su žarnomis nereikia papildomo sandarinimo.

Išleidimo sriegis tiekimo pusėje [P]: M22x1,5
Išleidimo sriegis grąžinimo pusėje [T]: M22x1,5
Išleidimo sriegis sekcijoje [A / B]: M18x1,5

Maksimalus tiekimo slėgis:
315 bar

Maksimalus grąžinimo slėgis:
50 bar

Maksimalus slėgis sekcijose:
300 bar

Svirties veikimas:

Visos trijų padėčių svirtys (1 - 0 - 2) yra spyruoklinės, t. y. jos pačios grįžta į vertikalią padėtį.
0 padėtis – neutrali (svirtis nustatyta vertikaliai), cilindro stūmoklio kotas nejuda – alyva teka į perpildymo angą.
1 padėtis – veikianti (svirtis nustatyta įstrižai į priekį), cilindro stūmoklio kotas išsikiša.
2 padėtis – veikianti (svirtis nustatyta įstrižai atgal), cilindro kotas susitraukia.

Apsauginis vožtuvas:

Apsauginio vožtuvo atidarymo slėgis didėja proporcingai. didėjant srautui:

170 bar esant 20 l/min.
180 bar esant 40 l/min.
185 bar esant 50 l/min.

Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Slėgio matuokliai – matavimo rinkiniai“. Prieš pradedant, rekomenduojama patikrinti ir nustatyti tinkamą slėgį. Galimas savaiminis reguliavimas, pilnas apsisukimas pasikeičia 30 barų.

Leistina aplinkos temperatūra:
nuo -40 C iki +60 C

Leistina alyvos temperatūra:
nuo -15 C iki +80 C

Rekomenduojama hidraulinė alyva:
mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 1.10.11.020.22180.151

Charakteristikos

Gamintojas: Hydrolider
Gamintojo detalės kodas: 1.10.11.020.2218

Specifinė nuoroda

MPN: 1.10.11.020.2218
