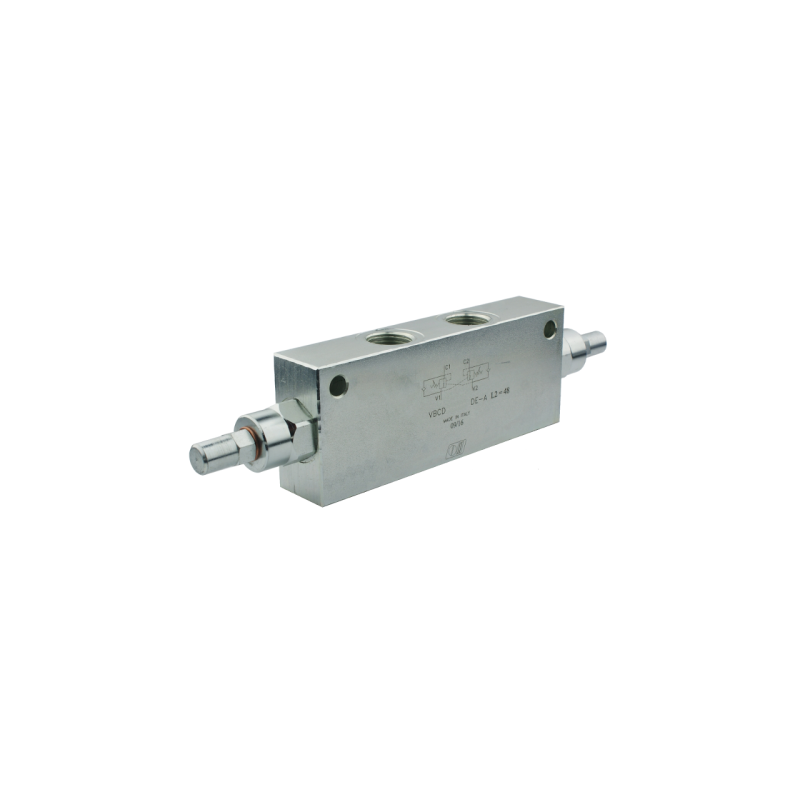

Perkrovos ir fiksavimo vožtuvas, dvipusis centrinis VBCD DE-A, sriegis: 3/8", srautas: 40 l/min, maks. slėgis: 350 bar

Kodas 1.35.18.1100.151

Prekės ženklas Oleodinamica Marchesini

Aprašymas
Prekė detaliau

Aprašymas

HIDRAULINIS VOŽTUVAS SU CENTRU "UŽRAKTU" VBCD 3/8" DE-A

DVIGUBO VEIKIMO CILINDRUI

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, statybose ir pramonėje.

Vožtuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: turbina, ciklopai, žemės ūkio ir pramonės mašinos, krautuvai ir kiti hidrauliškai valdomi įrenginiai.

„Percentrinis“ vožtuvas yra specifinis tipinio cilindro užrakto (VBPSE) ir apsauginio vožtuvo (VMP) derinys. Jis naudojamas cilindro stūmoklio koto judėjimui abiem kryptimis blokuoti. Cilindro judėjimas priešinga kryptimi nėra užtikrinamas. Jis užtikrina stūmoklio koto padėties stabilizavimą, kai kryptinis valdymo vožtuvas nevaldomas ir cilindrą veikia didelės jėgos.

Vožtuvo užraktas nustoja veikti, kai valdomas valdymo vožtuvas. hidraulinis skirstytuvas

arba kai pavarą veikiančios jėgos yra per didelės ir dėl to viršijamas vožtuve nustatytas slėgis.

Vožtuvas gali būti naudojamas kaip stabdys ir užfiksuoti hidraulinio variklio sukimąsi. Kai

nustojame valdyti variklį, vožtuvas palaipsniui

stabdo variklį nepažeisdamas variklio ir skirstytuvo, o tada apsaugo jį nuo laisvo sukimosi. Vožtuvas gali

stabdyti ir užfiksuoti tik viena sukimosi kryptimi.

BENDROJI INFORMACIJA:

Prijungimas: Prijunkite V1 ir V2 prie maitinimo linijų, pvz., hidraulinio skirstytuvo sekcijos.

Prijunkite C1 ir C2 prie imtuvo, pvz., dvigubo veikimo cilindro.

Srautas iš V1 į C1 ir iš V2 į C2 yra visiškai užblokuotas, kai V1 ir V2 nėra slėgio.

Srautas iš V1 į C1 ir iš V2 į C2 atsidaro, kai V1 arba V2 yra slėgis.

Maksimalus srautas: 40 l/min.

Hidraulinių skylių skaičius korpuse: 4

Vidiniai sriegiai korpuse: 3/8''

Medžiaga: cinkuotas plienas

SLĖGIO DIAPAZONAS:

Leistinas didžiausias slėgis: 350 bar

Standartinis apsauginio vožtuvo nustatymas: 320 bar

TEMPERATŪROS DIAPAZONAS IR ALYVOS TIPAS:

Leistina aplinkos temperatūra: nuo -40 C iki +60 C

Leistina alyvos temperatūra: nuo -15 C iki +80 C

Alyvos tipas: Mineralinės alyvos pagrindu pagaminta hidraulinė alyva

GRAFINĖ DIAGRAMA:

Prekė detaliau

Prekės ženklas Oleodinamica Marchesini

Kodas 1.35.18.1100.151

Charakteristikos

Gamintojas: Oleodinamica Marchesini
Gamintojo detalės kodas: 1.35.18.110

Specifinė nuoroda

MPN: 1.35.18.110
