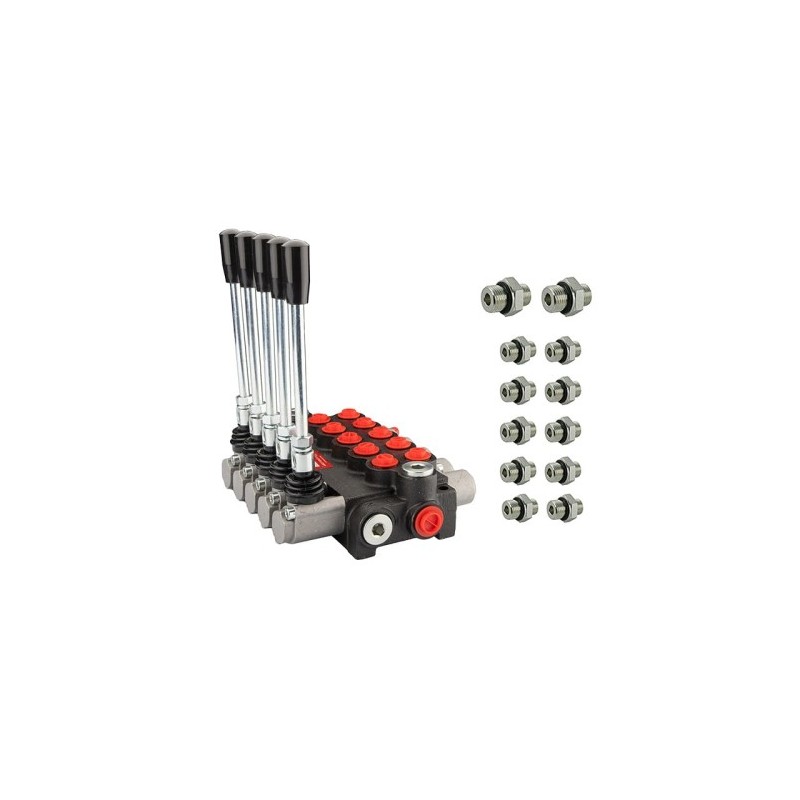

    Hidraulinis skirstytuvas 5 sekcijų 40 l/min 05P40A1A1A1A1A1GKZ1 su 18/18 jungtimis „Hydrolider“

    1.10.01.050.18180.151
    Hydrolider
    141,17 €
    Su mokesčiais
    pristatymas per 5-9 darbo dienas
    Kiekis

    Aprašymas
    SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS 05P40A1A1A1A1A1GKZ1

    SU JUNGTIŲ RINKINIU SU M18x1.5 IŠLEIDIMO ANGA

    Simbolis:
    1.10.01.060.1818

    Dalies gamintojas:
    Hydroleader

    Pritaikymas:

    Tinka valdyti vienpusio arba dvipusio veikimo cilindrą. Turi N slėgio išvestį, reikalingą nuosekliajam sujungimui arba skirstytuvo montavimui kaip dar vieno esamoje sistemoje.

    Skirstytuvas skirtas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, „Auroche“, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

    Maksimalus srautas:
    40 l/min

    Valdymas:
    viengubo arba dvigubo veikimo cilindras

    Sekcijų skaičius:
    5

    Vidiniai sriegiai korpuse:
    tiekimas: G 1/2''; grįžimas: G 1/2''; sekcijos: G 3/8''

    Jungčių rinkinys ir jungtis su žarnomis:

    Visos rinkinyje siūlomos jungtys turi NBR sandariklius, kurie užtikrina sandarų sujungimą su skirstytuvu. Hidraulinių žarnų pusėje jungtys turi 24° lizdą, pritaikytą žarnoms, kuriose sumontuotos DKOL, DKOL-90, DKOL-45 jungtys su tipiniu 24° užspaudimo kūgiu. Jungčiai su žarnomis nereikia papildomo sandarinimo.

    Išleidimo sriegis tiekimo pusėje [P]: M18x1,5
    Išleidimo sriegis grąžinimo pusėje [T]: M18x1,5
    Išleidimo sriegis sekcijoje [A / B]: M18x1,5

    Maksimalus tiekimo slėgis:
    315 bar

    Maksimalus grąžinimo slėgis:
    50 bar

    Maksimalus slėgis sekcijose:
    300 bar

    Svirties valdymas:

    Trijų padėčių svirtis (1 - 0 - 2), spyruoklinė, t. y. ji pati grįžta į vertikalią padėtį.
    0 padėtis – neutrali (svirtis nustatyta vertikaliai), cilindro stūmoklio kotas nejuda – alyva teka į perpildymo angą.

    Darbinė padėtis 1 (svirtis nustatyta įstrižai į priekį), cilindro stūmoklio kotas išsikiša.

    Darbinė padėtis 2 (svirtis nustatyta įstrižai atgal), cilindro kotas susitraukia.

    Apsauginis vožtuvas:

    Apsauginio vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

    170 bar esant 10 l/min.
    180 bar esant 20 l/min.
    190 bar esant 30 l/min.
    200 bar esant 40 l/min.

    Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Slėgio matuokliai – matavimo rinkiniai“. Prieš pradedant, rekomenduojama patikrinti ir nustatyti tinkamą slėgį. Galimas savaiminis reguliavimas, pilnas apsisukimas pasikeičia 30 barų.

    Leistina aplinkos temperatūra:
    nuo -40 C iki +60 C

    Leistina alyvos temperatūra:
    nuo -15 C iki +80 C

    Rekomenduojama hidraulinė alyva:
    mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

    Prekė detaliau
    Hydrolider
    1.10.01.050.18180.151

    Charakteristikos

    Gamintojas
    Hydrolider
    Gamintojo detalės kodas
    1.10.01.050.1818

    Specifinė nuoroda

    MPN
    1.10.01.050.1818
