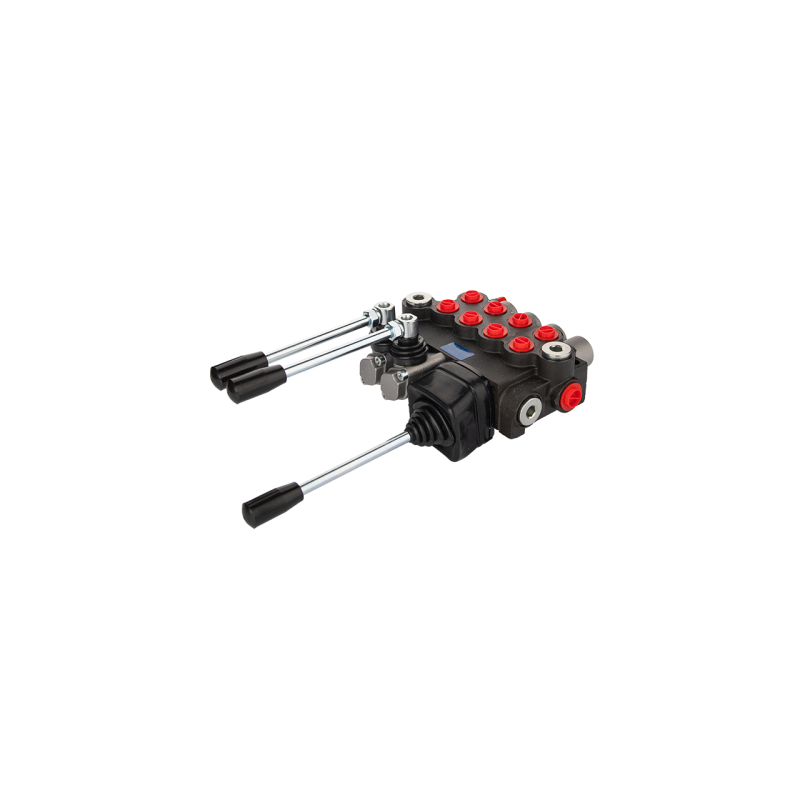

Hidraulinis skirstytuvas, 4 sekcijos, 40 l/min., P40A1A1A1A1GKZ1, valdomas dviem svirtimis ir vairasvirtimi

1.10.01.049.100.151
Hydrolider
131,95 €
Su mokesčiais
pristatymas per 5-9 darbo dienas
Kiekis

Aprašymas
SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P40L/min

VALDOMA DVIEM SVIRTIMI IR VALDYMO SVIRTIMI

Simbolis:
1.10.01.049.10

Dalies gamintojas:
Hydroleader

Pritaikymas:

Kiekviena sekcija pritaikyta valdyti vienpusio arba dvipusio veikimo cilindrą. Jis turi slėgio išvestį N, reikalingą nuosekliam sujungimui arba skirstytuvo įrengimui kaip dar vieno esamoje sistemoje. Skirstytuvas skirtas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, „Auroche“, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Maksimalus srautas:
40 l/min

Valdymas:
vienpusiai arba dvipusiai cilindrai

Sekcijų skaičius:
4

Vidiniai sriegiai korpuse:
tiekimas: G 1/2''; grąžinimas: G 1/2''; sekcijos: G 3/8''

Maksimalus tiekimo slėgis:
315 bar

Maksimalus grąžinimo slėgis:
50 bar

Maksimalus slėgis sekcijose:
300 bar

Valdymo svirties valdymas:

Penkių padėčių valdymo svirtis (1 - 2 - 0 - 3 - 4), spyruoklinė, t. y. ji pati grįžta į vertikalią padėtį

0 padėtis neutrali (svirtis nustatyta vertikaliai) cilindro stūmokliniai kotai nejuda – alyva teka į perpildymo angą.
1 padėtis veikianti (svirtis nustatyta į priekį) pirmojo cilindro stūmoklinis kotas išsikiša.
2 padėtis veikianti (svirtis nustatyta atgal) pirmojo cilindro stūmoklinis kotas susitraukia.

3 padėtis veikianti (svirtis nustatyta į kairę) antrojo cilindro stūmoklinis kotas išsikiša.

4 padėtis veikianti (svirtis nustatyta į dešinę) antrojo cilindro stūmoklinis kotas susitraukia.

Svirties valdymas:

Trijų padėčių svirtis (1 - 0 - 2), spyruoklinė, t. y. ji pats grįžta į vertikalią padėtį.

0 padėtis – neutrali (svirtis nustatyta vertikaliai), cilindro stūmoklio kotas nejuda – alyva teka į perpildymo angą.

1 padėtis – veikianti (svirtis nustatyta įstrižai į priekį), cilindro stūmoklio kotas išsikiša.

2 padėtis – veikianti (svirtis nustatyta įstrižai atgal), cilindro stūmoklio kotas susitraukia.

Apsauginis vožtuvas:

Apsauginio vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

170 barų esant 10 l/min.
180 barų esant 20 l/min.
190 barų esant 30 l/min.
200 barų esant 40 l/min.

Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Slėgio matuokliai – matavimo rinkiniai“. Prieš pradedant rekomenduojama patikrinti ir nustatyti tinkamą slėgį. Savaiminio reguliavimo galimybė, pilnas apsisukimas pasikeičia 30 barų.

Leistina aplinkos temperatūra:
-40 C iki +60 C

Leistina alyvos temperatūra:
-15 C iki +80 C

Rekomenduojama hidraulinė alyva:
mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

Prekė detaliau
Hydrolider
1.10.01.049.100.151

Charakteristikos

Gamintojas
Hydrolider
Gamintojo detalės kodas
1.10.01.049.10

Specifinė nuoroda

MPN
1.10.01.049.10
