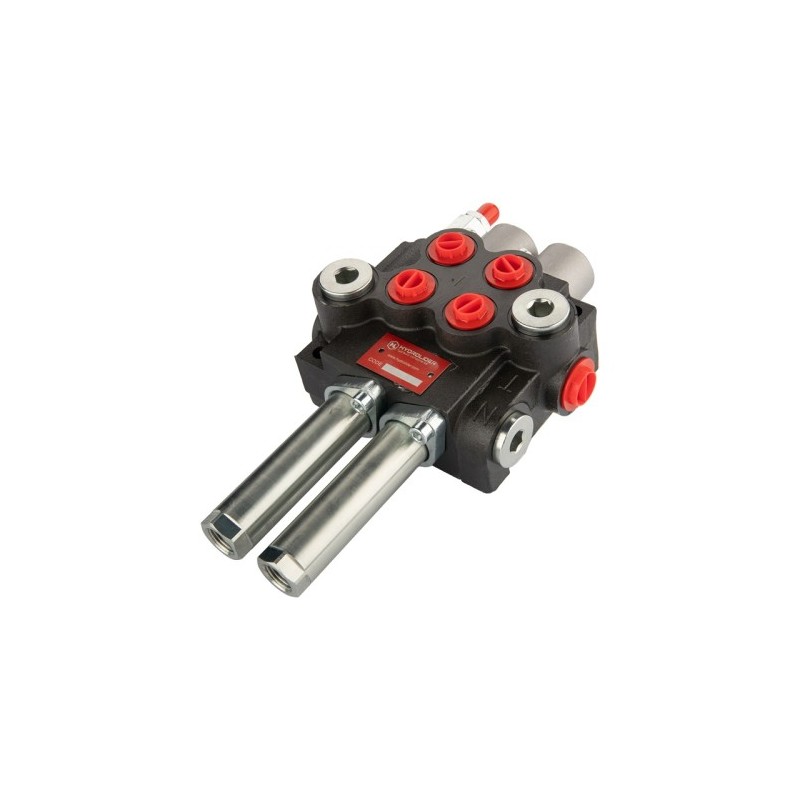

Dviejų sekcijų hidraulinis skirstytuvas 40L „Hydroleader“, valdomas trosais

1.10.02.080.20.151
Hydrolider
75,60 €
Su mokesčiais
pristatymas per 5-9 darbo dienas
Kiekis

Aprašymas
SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS 40L/min. HIDROLIDERIS

VALDOMA LINIAIS IR VALDYMO SVIRTIMI

Pritaikymas:

Plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai,

purkštuvai, vilkikai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos,

pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Jis gali būti naudojamas visur, kur dėl saugumo, geresnio valdymo patogumo ir švaros skirstytuvą reikia montuoti už kabinos ribų. Kabinoje lieka tik valdymo blokas, pvz., vairasvirtė. Tai užtikrina, kad kabinoje nėra alyvos nuotėkio rizikos.

Techniniai duomenys:

Maksimalus srautas iki 40L/min. Vieno ir dvigubo veikimo cilindrų valdymas.

Rekomenduojamas skirstytuvo valdymas trosais ir vairasvirte.

Valdymas:

Abu trijų padėčių slankikliai (1 - 0 - 2), spyruokliniai, t. y. jie grįžta į neutralią padėtį,

jei trosas atsilaisvinęs.

0 padėtis – neutrali (trosas atsilaisvinęs), cilindro stūmoklio kotas stovi – alyva teka į perpildymo angą.

Darbinė padėtis 1 (trosas traukia slankiklį), cilindro stūmoklio kotas išsikiša.

Darbinė padėtis 2 (trosas stumia slankiklį), cilindro stūmoklio kotas susitraukia.

Jungtis:

Vidiniai korpuso sriegiai:

tiekimas: 1/2'' ; grąžinimas: 1/2'' ; sekcijos: 3/8''

Trikos jungtys:

Vidinis vamzdžio sriegis: M16x1,5

Vidinis slankiklio antgalio sriegis: M6x1,5

Slėgio diapazonas:

Didžiausias tiekimo slėgis: 250 barų

Didžiausias grąžinimo slėgis: 50 barų

Didžiausias slėgis sekcijose: 300 barų

Apsauginio vožtuvo nustatymas:

Apsauginio vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.
190 barų esant 20 l/min.
200 barų esant 30 l/min.
210 barų esant 40 l/min.

Apsauginio vožtuvo reguliavimas:

Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Slėgio matuokliai – matavimo rinkiniai“.

Prieš pradedant rekomenduojama patikrinti ir nustatyti tinkamą slėgį.

Galimybė savarankiškai reguliuoti, pilnas apsisukimas pasikeičia 30 barų.

Temperatūros diapazonas ir alyvos tipas:

Leistina aplinkos temperatūra: nuo -40 C iki +60 C

Leistina alyvos temperatūra: nuo -15 C iki +80 C

Rekomenduojama mineralinės alyvos pagrindu pagaminta hidraulinė alyva, pvz., HL 32 arba HL 46
Prekė detaliau
Hydrolider
1.10.02.080.20.151

Charakteristikos

Gamintojas
Hydrolider
Gamintojo detalės kodas
1.10.02.080.2

Specifinė nuoroda

MPN
1.10.02.080.2
