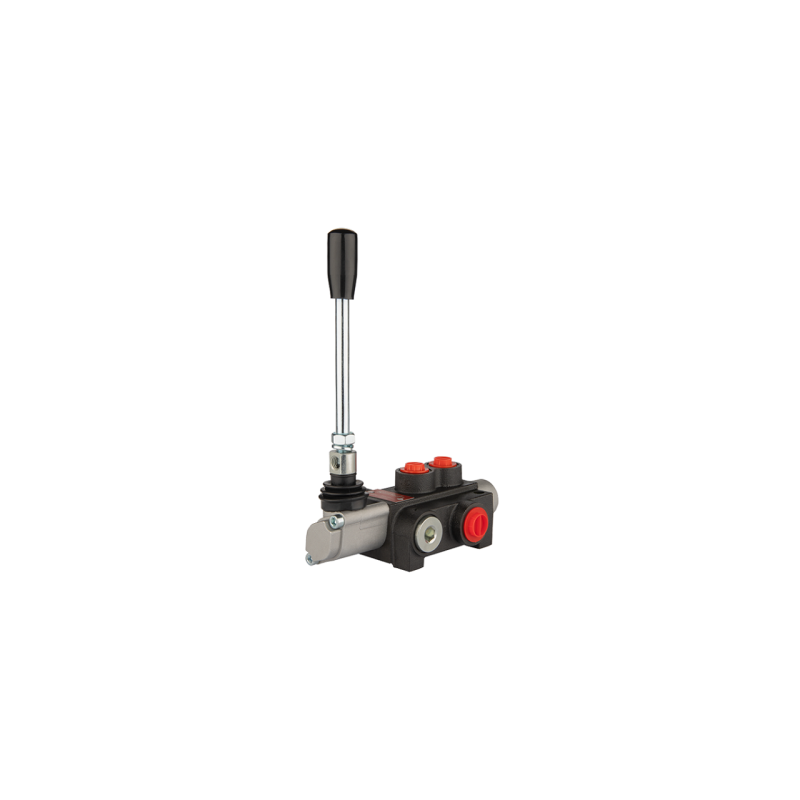

Hidraulinis skirstytuvas 1 sekcija 40 l/min P40A1GKZ1, valdomas svirtimi

1.10.01.0100.151
Hydrolider
52,24 €
Su mokesčiais
pristatymas per 5-9 darbo dienas
Kiekis

Aprašymas
SKIRSNIS HIDRAULINIS SKIRSTYTUVAS P40A1GKZ1

Simbolis:
1.10.01.010

Dalies gamintojas:
Hydroleader

Pritaikymas:

Tinka valdyti vienpusio arba dvipusio veikimo cilindrą. Turi slėgio išvestį N, reikalingą nuosekliam sujungimui arba skirstytuvo montavimui kaip kito skirstytuvo esamoje sistemoje.

Skirstytuvas skirtas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, „Auroche“, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Maksimalus srautas:
40 l/min

Valdymas:
vienpusis arba dvipusis cilindras

Sekcijų skaičius:
1

Vidiniai sriegiai korpuse:
tiekimas: G 1/2''; grąžinimas: G 1/2''; sekcijos: G 3/8''

Maksimalus tiekimo slėgis:
315 bar

Maksimalus grąžinimo slėgis:
50 bar

Maksimalus slėgis sekcijose:
300 bar

Svirties veikimas:

Trijų padėčių svirtis (1 - 0 - 2), spyruoklinė, t. y. ji pati grįžta į vertikalią padėtį.
0 padėtis neutrali (svirtis nustatyta vertikaliai) cilindro stūmoklio kotas nejuda – alyva teka į perpildymo angą.

Darbinė padėtis 1 (svirtis nustatyta įstrižai į priekį) cilindro stūmoklio kotas išsikiša.

Darbinė padėtis 2 (svirtis nustatyta įstrižai atgal) cilindro stūmoklio kotas susitraukia.

Apsauginis vožtuvas:

Apsauginio vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

170 bar esant 10 l/min.
180 bar esant 20 l/min.
190 bar esant 30 l/min.
200 bar esant 40 l/min

Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Slėgio matuokliai – matavimo rinkiniai“. Prieš pradedant, rekomenduojama patikrinti ir nustatyti tinkamą slėgį. Galimas savaiminis reguliavimas, pilnas apsisukimas pasikeičia 30 barų.

Leistina aplinkos temperatūra:
nuo -40 C iki +60 C

Leistina alyvos temperatūra:
nuo -15 C iki +80 C

Rekomenduojama hidraulinė alyva:
mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

Prekė detaliau
Hydrolider
1.10.01.0100.151

Charakteristikos

Gamintojas
Hydrolider
Gamintojo detalės kodas
1.10.01.010

Specifinė nuoroda

MPN
1.10.01.010
