Nauja

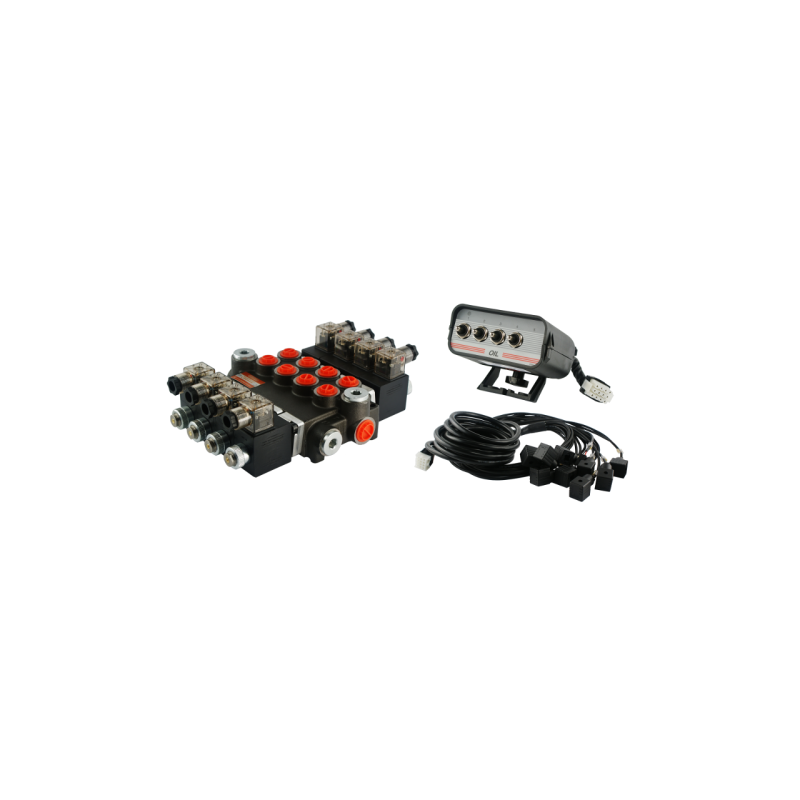

4 sekcijų hidraulinis skirstytuvas 40 l/min., valdomas elektra 12 V su valdymo pultu su keturiais mygtukais

Kodas 1.10.40.041.10.151

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

4 SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS 40L/min. 12V

KOMPLEKTUOTA SU ELEKTROS KIŠTUKAIS,

VALDYMO SKYDELIU IR LAIDŲ RINKINYS

Plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai,

purkštuvai, vilkikai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos,

pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Skydas leidžia valdyti keturias elektrinio valdymo hidraulinio skirstytuvo sekcijas.

Kabelių rinkinys, leidžiantis skirstytuvą elektriškai prijungti prie valdymo skydelio.

BENDRA INFORMACIJA APIE SKIRSTYTUVĄ:

Maksimalus srautas iki 40L/min.

Maitinimo šaltinis: 12V

Elektros kištukuose yra diodai, kurie užsidega, kai į ritę tiekiama srovė.

Vienpusio ir dvipusio valdymo cilindrai, varikliai abiem kryptimis.

Bulgarų gamybos BADESTNOST, garantija: 2 metai

VALDYMAS:

Visi trijų padėčių slankikliai yra spyruokliniai, t. y. jie automatiškai grįžta į neutralią padėtį

nutraukus elektros tiekimą. Slankiklio veikimo principas:

1 padėtis – neutrali (maitinimas nutrauktas), cilindro stūmoklio kotas stovi – alyva teka į perpildymo vožtuvą.

2 darbinė padėtis (maitinimas tiekiamas tik pirmajai ritei), cilindro stūmoklio kotas išsikiša.

3 darbinė padėtis (maitinimas tiekiamas tik antrajai ritei), cilindro stūmoklio kotas susitraukia.

JUNGTIS:

Vidiniai sriegiai korpuse:

Maitinimo jungtis: 1/2''

Grįžimo jungtis: 1/2''

Sekcijų jungtys: 3/8''

SLĖGIO DIAPAZONAS:

Didžiausias tiekimo slėgis: 250 barų

Didžiausias grąžinimo slėgis: 50 barų

Didžiausias slėgis sekcijose: 300 barų

Perpildymo vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.,
190 barų esant 20 l/min.,
200 barų esant 30 l/min.,
210 barų esant 40 l/min

Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Slėgio matuokliai – matavimo rinkiniai“.

Prieš pradedant, rekomenduojama patikrinti ir nustatyti tinkamą slėgį.

Galimybė savarankiškai reguliuoti, pilnas apsisukimas pasikeičia 30 barų.

TEMPERATŪROS DIAPAZONAS IR ALYVOS TIPAS:

Leistina aplinkos temperatūra: nuo -40 C iki +60 C

Leistina alyvos temperatūra: nuo -15 C iki +80 C

Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

Rekomenduojamas alyvos filtravimas 10–15 µ lygyje

BENDROJI INFORMACIJA APIE VALDYMO PULTĄ:

Visi aukštyn-žemyn jungikliai su automatiniu centravimu (1-0-2) be fiksatoriaus. Kiekvienas skydelis parduodamas su dviejų metrų maitinimo kabeliu ir kombinuotu keturių metrų kabeliu su kištukais, jungiančiais skydelį su skirstytuvu. Taip pat siūlome 3 m, 6 m arba 10 m ilgintuvų kabelių rinkinius, kuriuos galima įsigyti kituose aukcionuose. Įjungus bet kurį jungiklį, signalas tuo pačiu metu perduodamas ir į papildomą laidų porą, kurią galima naudoti įspėjamiesiems signalams (garsiniam signalui, švyturėliui) arba apsauginio vožtuvo solenoido (CETOP skirstytuvų) įjungimui arba siurblio įjungimui per relę. Laidų schema:

Prekė detaliau

Prekės ženklas Badestnost

Kodas 1.10.40.041.10.151

Charakteristikos

Gamintojas: Badestnost
Gamintojo detalės kodas: 1.10.40.041.1

Specifinė nuoroda

MPN: 1.10.40.041.1
