sekcijų hidraulinis skirstytuvas, 40 l/min., valdomas elektra (24 V), komplektuojamas su dviem 5 padėčių elektrinėmis valdymo sv

Kodas 1.10.45.042.10.151

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

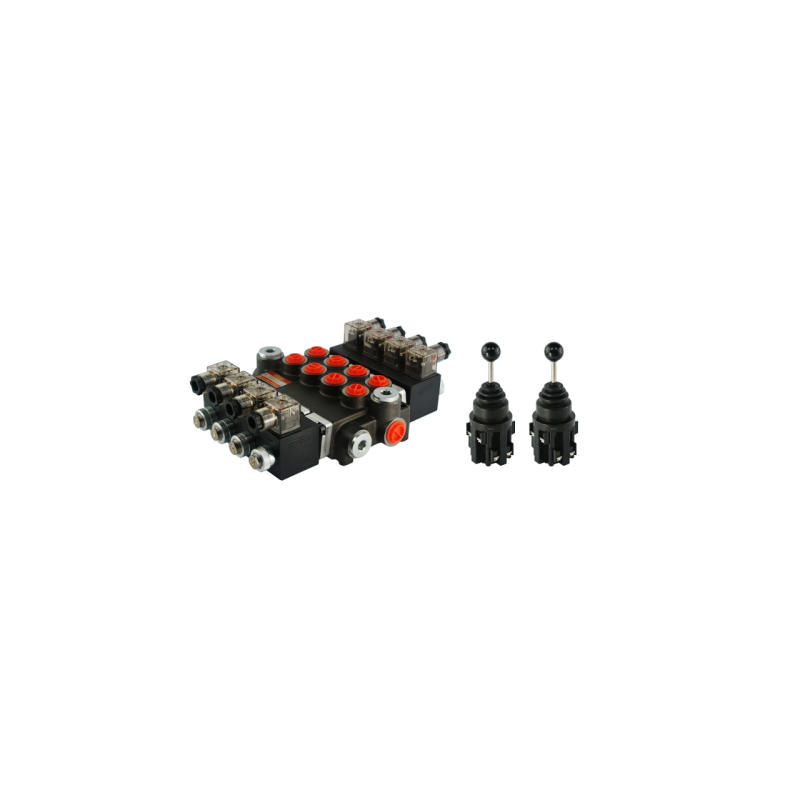

4 SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS 40L/min. 24V

KOMPLEKTUOTA SU ELEKTROS KIŠTUKAIS IR

DVIMIS 5 PADĖČIŲ ELEKTRINĖMIS VALDYMO SVIRTIMIS

Plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai,

purkštuvai, vilkikai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos,

pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Valdymo svirtis, dar vadinama svirtimi, leidžia valdyti dvi sekcijas elektra valdomame hidrauliniame skirstytuve.

BENDRA INFORMACIJA APIE SKIRSTYTUVĄ:

Maksimalus srautas iki 40L/min.

Maitinimo šaltinis: 24V

Elektros kištukuose yra diodai, kurie užsidega, kai į ritę tiekiama srovė.

Vienpusių ir dvipusių cilindrų, abiejų variklių valdymas nurodymai.

Bulgarų gamybos BADESTNOST, garantija: 2 metai

CONTROL:

Visi trijų padėčių slankikliai yra spyruokliniai, t. y. jie automatiškai grįžta į neutralią padėtį, nutraukus elektros tiekimą. Slankiklio veikimo principas:

1 padėtis – neutrali (maitinimas nutrauktas), cilindro stūmoklio kotas stovi – alyva teka į perpildymo vožtuvą.

2 darbinė padėtis (maitinimas tiekiamas tik pirmajai ritei), cilindro stūmoklio kotas išsikiša.

3 darbinė padėtis (maitinimas tiekiamas tik antrajai ritei), cilindro stūmoklio kotas susitraukia.

JUNGTIS:

Vidiniai korpuso sriegiai:

Maitinimo jungtis: 1/2''

Grąžinimo jungtis: 1/2''

Sekcijų jungtys: 3/8''

SLĖGIO DIAPAZONAS:

Didžiausias tiekimo slėgis: 250 barų

Didžiausias grąžinimo slėgis: 50 barų

Didžiausias slėgis sekcijose: 300 barų

Perpildymo vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.
190 barų esant 20 l/min.
200 barų esant 30 l/min.
210 barų esant 40 l/min

Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Slėgio matuokliai – matavimo rinkiniai“.

Prieš pradedant darbą rekomenduojama patikrinti ir nustatyti tinkamą slėgį.

Galimybė automatiškai reguliuoti slėgį, pilnas apsisukimas pasikeičia 30 barų.

TEMPERATŪROS DIAPAZONAS IR ALYVOS TIPAS:

Leistina aplinkos temperatūra: nuo -40 C iki +60 C

Leistina alyvos temperatūra: nuo -15 C iki +80 C

Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

Rekomenduojama alyvos filtracija 10–15 µ lygyje

BENDROJI INFORMACIJA VALDYMO SVIRTIS:

Turi 4 nestabilias ir vieną stabilią, neutralią vidurinę padėtį.

Jei operatorius atleidžia valdymo svirtį, ji automatiškai grįžta į vidurinę – neutralią padėtį.

Sukurta montuoti į Ø 30 mm angą. Montavimas atliekamas atsukant svirties rutulį, atsukant žiedą su dangteliu, įkišant vairasvirtę per skylę ir vėl prisukant žiedą bei rutulį. Jis turi guminį sandarinimo dangtelį, kuris apsaugo nuo dulkių, vandens ir alyvos.

NAUDOJIMO SU SKIRSTYTUVU PAVYZDYS:

1 padėtis neutrali (svirtis vertikali) cilindro stūmokliniai kotai nejuda – alyva teka į perpildymo angą.

2 darbinė padėtis 2 (svirtis priekinėje padėtyje) pirmojo cilindro stūmoklinis kotas išsikiša.

3 darbinė padėtis 3 (svirtis galinėje padėtyje) pirmojo cilindro stūmoklinis kotas susitraukia.

4 darbinė padėtis (svirtis kairėje padėtyje) antrojo cilindro stūmoklinis kotas išsikiša.

5 darbinė padėtis 5 (svirtis dešinėje padėtyje) antrojo cilindro stūmoklinis kotas susitraukia.

PARAMETRAI:

Matmenys: 51 x 55 x 146 mm

Svirties medžiaga: Plienas

Veikimo būdas: Monostabilus (be fiksatoriaus)

Darbinių padėčių skaičius: 4

Kontaktų rinkiniai: 4 x NO

Kintamosios srovės kontaktų apkrova: 6A / 250V (su varžine apkrova)

Nuolatinės srovės kontakto apkrovos pajėgumas: 2,2 A / 110 V (su varžine apkrova)

Min. izoliacijos varža: 100 MΩ

Bandymo įtampa: 2,2 kV

Mechaninis patvarumas: 5 * 1050 ciklų

Elektrinis patvarumas: 5 * 1050 ciklų

TEMPERATŪROS DIAPAZONAS

Darbinė temperatūra: -20....50 °C

Prekė detaliau

Prekės ženklas Badestnost

Kodas 1.10.45.042.10.151

Charakteristikos

Gamintojas: Badestnost
Gamintojo detalės kodas: 1.10.45.042.1

Specifinė nuoroda

MPN: 1.10.45.042.1
