    4 sekcijų hidraulinis komplektas: 80 l skirstytuvas + du 6/2 solenoidiniai vožtuvai + valdymo svirtis su dviem mygtukais + du 1
    • 4 sekcijų hidraulinis komplektas: 80 l skirstytuvas + du 6/2 solenoidiniai vožtuvai + valdymo svirtis su dviem mygtukais + du 1
    • 4 sekcijų hidraulinis komplektas: 80 l skirstytuvas + du 6/2 solenoidiniai vožtuvai + valdymo svirtis su dviem mygtukais + du 1
    • 4 sekcijų hidraulinis komplektas: 80 l skirstytuvas + du 6/2 solenoidiniai vožtuvai + valdymo svirtis su dviem mygtukais + du 1
    • 4 sekcijų hidraulinis komplektas: 80 l skirstytuvas + du 6/2 solenoidiniai vožtuvai + valdymo svirtis su dviem mygtukais + du 1
    • 4 sekcijų hidraulinis komplektas: 80 l skirstytuvas + du 6/2 solenoidiniai vožtuvai + valdymo svirtis su dviem mygtukais + du 1
    • 4 sekcijų hidraulinis komplektas: 80 l skirstytuvas + du 6/2 solenoidiniai vožtuvai + valdymo svirtis su dviem mygtukais + du 1

    4 sekcijų hidraulinis komplektas: 80 l skirstytuvas + du 6/2 solenoidiniai vožtuvai + valdymo svirtis su dviem mygtukais + du 1

    1.25.10.004.10.151
    Badestnost
    651,54 €
    Su mokesčiais
    pristatymas per 5-9 darbo dienas
    Kiekis

    Aprašymas

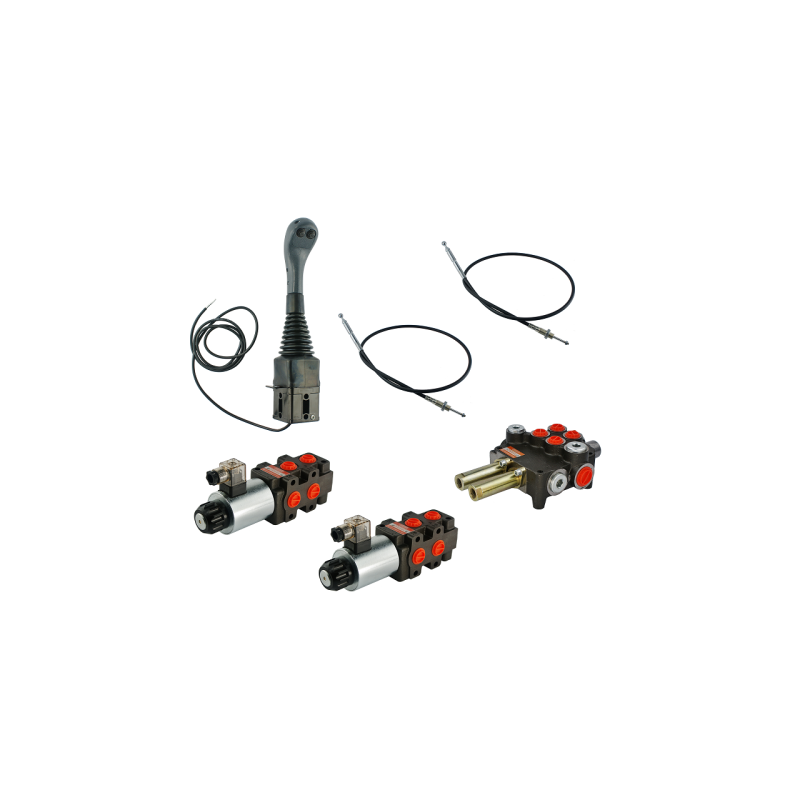

    4 SEKCIJŲ HIDRAULINIS RINKINYS KRAUTUVUI

    VALDYMO SVIRTIS SU DVIEMIS MYGTUKAIS + 2 x 1 m LAIDAS + 2 SEKCIJŲ SKIRSTYTUVAS 80L

    + 2 x 6/2 SOLENOIDINIS VOŽTUVAS 3 IR 4 SEKCIJOMS (GRIEBTUVUI, KROKODILUI)

    Pritaikymas:

    Tinka traktoriams ir mašinoms su atviro centro hidraulinėmis sistemomis. Atviro centro sistemai būdinga tai, kad hidraulinis siurblys paleidžiamas užvedus variklį, o hidraulinis skirstytuvas, kai nenaudojamas, laisvai tiekia alyvą iš siurblio į baką. Siurblys veikia laisvai, o alyva cirkuliuoja tarp skirstytuvo siurblio ir bako esant žemam slėgiui. Rinkinys tinka įvairių tipų technikai, pavyzdžiui, žemės ūkio technikai, traktoriams, purkštuvams, bokšteliams, ciklopams, HDS krautuvams, statybinei technikai, krautuvams, ekskavatoriams, šlavimo mašinoms, pramoninei technikai ir kitiems hidrauliškai valdomiems įrenginiams. Idealiai tinka valdyti keturias bokštelio sekcijas, rėmo kėlimą, kaušo pakreipimą, „krokodilo“ arba griebtuvo mechanizmą ir ketvirtą papildomą sekciją traktoriuose, kurių siurblio našumas neviršija 80 l/min. Privalumai: valdymas vairasvirte suteikia daug privalumų, kurie leidžia dirbti greičiau, maloniau ir saugiau. Svarbiausia, kad vairasvirtė užtikrina patogesnį, praktiškesnį ir tikslesnį mašinos valdymą. Valdymo svirtį sumontavus kabinos viduje, o skirstytuvą išvertus į išorę, kabina išlieka švari ir be alyvos nuotėkių.

    Valdymo svirties techniniai parametrai:

    Kabelių prijungimo sistema:

    14 mm skersmens rutuliukai

    Mygtukų skaičius:
    du

    Rankenos užraktas:

    Detalės gamintojas:
    Indemar

    Kabelių techniniai parametrai:

    Komplekte esančių kabelių ilgis:

    1 m

    Sriegiai skirstytuvo pusėje:

    kabelio korpusas M16x1,5, kabelio laikiklis M6x1

    Kabelio skersmuo valdymo svirties pusėje:

    14 mm

    Pagaminta Lenkijoje, skirta:

    Hydrolider Polska

    Kabelių techniniai parametrai:

    Vidiniai korpuso sriegiai:

    tiekimas: 1/2''; grįžtamasis: 3/4''; sekcijos: 1/2''

    Kabelių jungtys:

    Vidinis vamzdžio sriegis: M16x1,5
    Vidinis slankiojančio antgalio sriegis: M6x1

    Maksimalus tiekimo slėgis:

    250 bar

    Maksimalus grąžinimo slėgis:

    50 bar

    Maksimalus slėgis sekcijose:

    300 bar

    Gamyklinis perpildymo vožtuvo nustatymas:

    Perpildymo vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

    180 bar esant 20 l/min

    190 bar esant 40 l/min

    200 bar esant 60 l/min

    210 bar esant 80 l/min

    Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Manometrai – matavimo rinkiniai“

    Savaiminio reguliavimo galimybė:
    pilnas apsisukimo pokytis 30 bar

    Leistina aplinkos temperatūra:

    -40 C iki +60 C

    Leistina alyvos temperatūra:

    -15 C iki +80 C

    Rekomenduojama hidraulinė alyva:

    mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

    Dalies gamintojas:

    Badestnost

    Solenoidinių vožtuvų techniniai parametrai:

    Maksimalus srautas:
    90L/min

    Vidiniai sriegiai korpuse:

    BSP 1/2"

    Maksimalus slėgis:

    210bar

    Dalies gamintojas:

    Badestnost

    Pritaikymas:

    Solenoidinis vožtuvas prijungtas prie vienos iš dviejų skirstytuvo sekcijų, ją padvigubinant. Elektriniu būdu valdomas 2 padėčių slankiklis perjungia alyvos srautą iš skirstytuvo tarp dviejų cilindrų. Krautuvėje tai gali būti niveliavimo (pakreipimo) cilindrai ir griebtuvo arba krokodilo formos cilindrai. Praktiškai vairasvirtės judėjimas be paspausto mygtuko valdo pavarą iš pakreipimo padėties, o paspaudus mygtuką, valdymas perjungiamas į griebtuvo arba krokodilo formos cilindro uždarymą ir atidarymą.

    Valdymas:

    2 padėčių slankiklis ant spyruoklės, t. y. jis grįžta į neutralią padėtį nutraukus srovę. prie ritės.

    Slankiklio 1 padėtis (valdymo svirties mygtukas nenuspaustas) – valdo 1 cilindrą.

    Slankiklio 2 padėtis (valdymo svirties mygtukas nuspaustas) – valdo 2 cilindrą.

    Prekė detaliau
    Badestnost
    1.25.10.004.10.151

    Charakteristikos

    Gamintojas
    Badestnost
    Gamintojo detalės kodas
    1.25.10.004.1

    Specifinė nuoroda

    MPN
    1.25.10.004.1
