Nauja

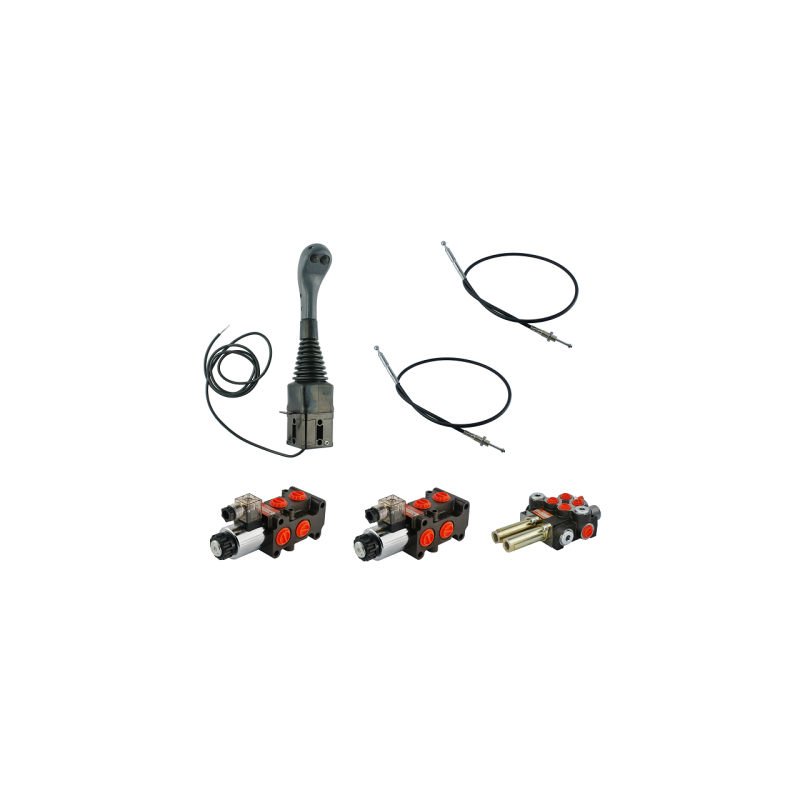

4 sekcijų hidraulinis komplektas: 40 l skirstytuvas + du 6/2 solenoidiniai vožtuvai + valdymo svirtis su dviem mygtukais + du 1

Kodas 1.25.00.004.10.151

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

4 SEKCIJŲ HIDRAULINIS RINKINYS KRAUTUVUI

VALDYMO SVIRTIS SU DVIEMIS MYGTUKAIS + 2 x 1 m LAIDAS + 2 SEKCIJŲ SKIRSTYTUVAS 40L

+ 2 x 6/2 SOLENOIDINIS VOŽTUVAS 3 IR 4 SEKCIJOMS (GRIEBTUVUI, KROKODILUI)

Pritaikymas:

Tinka traktoriams ir mašinoms su atviros kilpos hidraulinėmis sistemomis. Atviros kilpos sistemai būdinga tai, kad hidraulinis siurblys paleidžiamas užvedus variklį, o hidraulinis skirstytuvas, kai nenaudojamas, laisvai teka alyva iš siurblio link bako. Siurblys veikia laisvai, o alyvos cirkuliacija tarp skirstomojo siurblio ir bako vyksta esant žemam slėgiui.

Rinkinys pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, bokšteliai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Idealiai tinka valdyti keturias sekcijas bokštelyje, rėmo pakėlimą, kaušo pakreipimą, krokodilą arba griebtuvą ir ketvirtą papildomą sekciją traktoriuose, kurių hidraulinio siurblio našumas neviršija 40 l/min., įskaitant: Ursus C-330, C-360, C-385, 912, 914, 1224, 2812, 3512 Zetor 5211, 7211, 5245, 7245, 8011 MF 255 ir kitus

Privalumai:

Valdymas vairasvirtėmis suteikia daug privalumų, kurie leidžia dirbti greičiau, maloniau ir saugiau. Svarbiausia, kad vairasvirtė užtikrina patogesnį, praktiškesnį ir tikslesnį mašinos valdymą. Vairasvirtės montavimas kabinos viduje ir skirstytuvo išvertimas į išorę užtikrina kabinos švarą ir be alyvos nuotėkių.

Vairasvirtės techniniai parametrai:

Kabelių prijungimo sistema:

14 mm rutuliukai

Mygtukų skaičius:
du

Rankenos užraktas:

Detalės gamintojas:
Indemar

Kabelių techniniai parametrai:

Komplekte esančių kabelių ilgis:

1 m

Sriegiai skirstytuvo pusėje:

kabelis M16x1,5, kabelio laikiklis M6x1

Kabelio skersmuo vairasvirtės pusėje:

14 mm

Pagaminta Lenkijoje, skirta:

Hydrolider Polska

Kabelių techniniai parametrai:

Vidiniai korpuso sriegiai:

tiekimas: 1/2''; grąžinimas: 1/2''; sekcijos: 3/8''

Kabelių jungtys:

Vidinis vamzdžio sriegis: M16x1,5
Vidinis slankiojančio antgalio sriegis: M6x1

Maksimalus tiekimo slėgis:

250 bar

Maksimalus grąžinimo slėgis:

50 bar

Maksimalus slėgis sekcijose:

300 bar

Gamyklinis perpildymo vožtuvo nustatymas:

Perpildymo vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

180 bar esant 10 l/min

190 bar esant 20 l/min

200 bar esant 30 l/min

210 bar esant 40 l/min

Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Manometrai – matavimo rinkiniai“

Savaiminio reguliavimo galimybė:
pilnas apsisukimo pokytis 30 bar

Leistina aplinkos temperatūra:

-40 C iki +60 C

Leistina alyvos temperatūra:

-15 C iki +80 C

Rekomenduojama hidraulinė alyva:

mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

Dalies gamintojas:

Slėgis

Solenoidinių vožtuvų techniniai parametrai:

Maksimalus srautas:

50L/min

Vidiniai sriegiai korpuse:

BSP 1/2"

Maksimalus slėgis:

210 bar

Dalies gamintojas:

Slėgis

Pritaikymas:

Solenoidinis vožtuvas prijungtas prie vienos iš dviejų skirstytuvo sekcijų, ją padvigubinant. Elektriniu būdu valdomas 2 padėčių slankiklis perjungia alyvos srautą iš skirstytuvo tarp dviejų cilindrų. Krautuvėje tai gali būti niveliavimo (pakreipimo) cilindrai ir griebtuvo arba krokodilo formos cilindrai. Praktiškai vairasvirtės judėjimas be paspausto mygtuko valdo pavarą iš pakreipimo padėties, o paspaudus mygtuką, valdymas persijungia į griebtuvo arba krokodilo formos cilindro uždarymą ir atidarymą.

Valdymas:

2 padėčių slankiklis ant spyruoklės, t. y. jis grįžta į neutralią padėtį po atjungimo. srovę į ritę.

Slankiklio 1 padėtis (valdymo svirties mygtukas nenuspaustas) – valdo 1 cilindrą.

Slankiklio 2 padėtis (valdymo svirties mygtukas nuspaustas) – valdo 2 cilindrą.

Prekė detaliau

Prekės ženklas Badestnost

Kodas 1.25.00.004.10.151

Charakteristikos

Gamintojas: Badestnost
Gamintojo detalės kodas: 1.25.00.004.1

Specifinė nuoroda

MPN: 1.25.00.004.1
