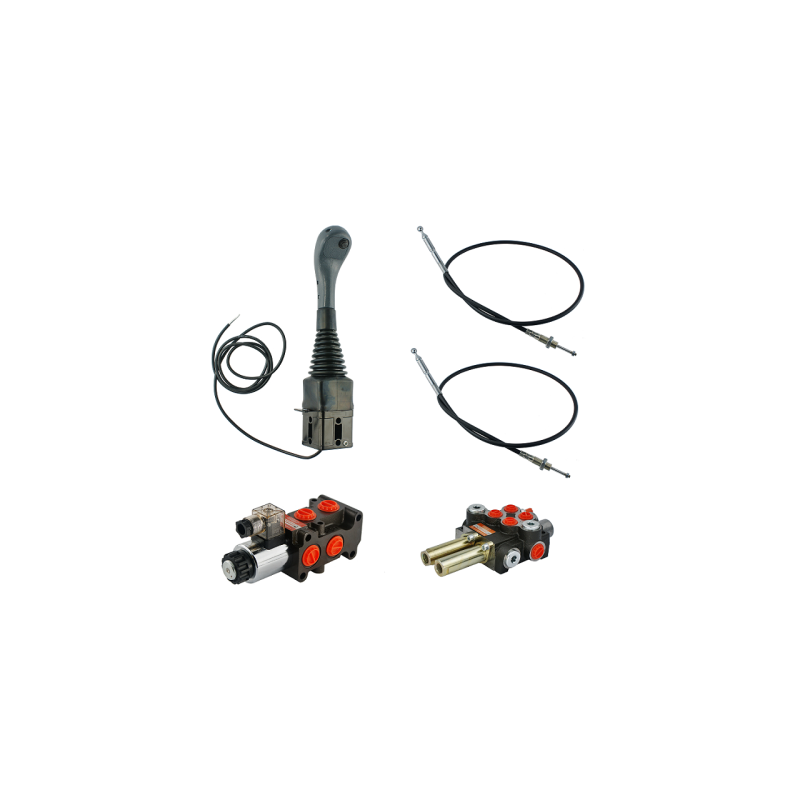

    sekcijų hidraulinis komplektas: 40 l skirstytuvas su plūduriuojančia sekcija + 6/2 solenoidinis vožtuvas + valdymo svirtis su vi
    • sekcijų hidraulinis komplektas: 40 l skirstytuvas su plūduriuojančia sekcija + 6/2 solenoidinis vožtuvas + valdymo svirtis su vi
    • sekcijų hidraulinis komplektas: 40 l skirstytuvas su plūduriuojančia sekcija + 6/2 solenoidinis vožtuvas + valdymo svirtis su vi
    • sekcijų hidraulinis komplektas: 40 l skirstytuvas su plūduriuojančia sekcija + 6/2 solenoidinis vožtuvas + valdymo svirtis su vi
    • sekcijų hidraulinis komplektas: 40 l skirstytuvas su plūduriuojančia sekcija + 6/2 solenoidinis vožtuvas + valdymo svirtis su vi
    • sekcijų hidraulinis komplektas: 40 l skirstytuvas su plūduriuojančia sekcija + 6/2 solenoidinis vožtuvas + valdymo svirtis su vi
    • sekcijų hidraulinis komplektas: 40 l skirstytuvas su plūduriuojančia sekcija + 6/2 solenoidinis vožtuvas + valdymo svirtis su vi

    sekcijų hidraulinis komplektas: 40 l skirstytuvas su plūduriuojančia sekcija + 6/2 solenoidinis vožtuvas + valdymo svirtis su vi

    1.25.30.003.550.151
    Badestnost
    405,50 €
    Su mokesčiais
    pristatymas per 5-9 darbo dienas
    Kiekis

    Aprašymas


    3 SEKCIJŲ HIDRAULIKOS RINKINYS KRAUTUVUI

    VALDYMO SVIRTIS SU VIENU MYGTUKU + 2 x 3 m LAIDU

    + 2 SEKCIJŲ 40 L SKIRSTYTUVAS SU VIENA PLAUKIOJANČIA SEKCIJA

    + 6/2 SOLENOIDINIS VOŽTUVAS TREČIAI SEKCIJAI (GRIEBTUVUI, KROKODILUI)

    Pritaikymas:

    Tinka traktoriams ir mašinoms su uždara hidrauline sistema (be LS sistemos), kurioje palaikomas pastovus slėgis. Šiose sistemose dažnai yra prioritetinis vožtuvas, o siurblys vienu metu tiekia krautuvo hidrauliką ir vairavimo sistemos orbitrolį, pvz., senesniuose „John Deere“ traktorių modeliuose. Rinkinys pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, bokšteliai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai. Idealiai tinka valdyti tris bokštelio sekcijas, rėmo kėlimą, kaušo pakreipimą ir krokodilo arba griebtuvo mechanizmą traktoriuose, kurių hidraulinio siurblio našumas neviršija 40 l/min., įskaitant: Ursus C-330, C-360, C-385, 912, 914, 1224, 2812, 3512, Zetor 5211, 7211, 5245, 7245, 8011 MF 255 ir kitus. Plaukiojanti sekcija, dar vadinama laisvo srauto sekcija, naudojama sniego valytuvuose ir TUR frontaliniuose krautuvams ir kt. Ji leidžia laisvai judėti hidraulinių cilindrų stūmoklio kotui, apsaugant nuo pažeidimų komponentus, tiesiogiai besiliečiančius su žeme, pvz., valytuvo peilį. Privalumai: Valdymas vairasvirtėmis suteikia daug privalumų, kurie leidžia dirbti greičiau, maloniau ir saugiau. Svarbiausia, kad vairasvirtė leidžia patogiau, tiksliau ir tiksliau valdyti mašiną. Valdymo svirtį sumontavus kabinos viduje, o skirstytuvą išvertus į išorę, kabina išlieka švari ir be alyvos nuotėkių.

    Valdymo svirties techniniai parametrai:

    Prijungimo sistema su kabeliais:
    14 mm skersmens rutuliukai

    Mygtukų skaičius:
    vienas

    Rankenos užraktas:
    taip

    Detalės gamintojas:
    Indemar

    Kabelio techniniai parametrai:

    Komplekte esančių kabelių ilgis:

    3 m

    Sriegiai skirstytuvo pusėje:

    kabelio korpusas M16x1,5, kabelio laikiklis M6x1

    Kabelio skersmuo valdymo svirties pusėje:

    14 mm

    Pagaminta Lenkijoje, skirta:

    Hydrolider Polska

    Kabelio techniniai parametrai:

    Vidiniai korpuso sriegiai:

    tiekimas: 1/2''; grįžtamasis: 1/2''; sekcijos: 3/8''

    Kabelių jungtys:

    Vidinis vamzdžio sriegis: M16x1,5
    Vidinis slankiojančio antgalio sriegis: M6x1

    Maksimalus tiekimo slėgis:

    250 bar

    Maksimalus grąžinimo slėgis:

    50 bar

    Maksimalus slėgis sekcijose:

    300 bar

    Gamyklinis perpildymo vožtuvo nustatymas:

    Perpildymo vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

    180 bar esant 10 l/min

    190 bar esant 20 l/min

    200 bar esant 30 l/min

    210 bar esant 40 l/min

    Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Manometrai – matavimo rinkiniai“

    Savaiminio reguliavimo galimybė:
    pilnas apsisukimo pokytis 30 bar

    Leistina aplinkos temperatūra:

    -40 C iki +60 C

    Leistina alyvos temperatūra:

    -15 C iki +80 C

    Rekomenduojama hidraulinė alyva:

    mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

    Dalies gamintojas:

    Slėgis

    Solenoidinio vožtuvo techniniai parametrai:

    Maksimalus srautas:

    50L/min

    Vidiniai sriegiai korpuse:

    BSP 1/2"

    Maksimalus slėgis:

    210bar

    Dalies gamintojas:

    Slėgis

    Pritaikymas:

    Solenoidinis vožtuvas prijungtas prie vienos iš dviejų skirstytuvo sekcijų, ją padvigubinant. Elektriniu būdu valdomas 2 padėčių slankiklis perjungia alyvos srautą iš skirstytuvo tarp dviejų cilindrų. Krautuvėje tai gali būti niveliavimo (pakreipimo) cilindrai ir griebtuvo arba krokodilo formos cilindrai. Praktiškai vairasvirtės judesys be paspausto mygtuko valdo pavarą iš pakreipimo padėties, o paspaudus mygtuką, valdymas persijungia į griebtuvo arba krokodilo formos cilindro uždarymą ir atidarymą.

    Valdymas:

    2 padėčių slankiklis ant spyruoklės, t. y. po pjovimo jis grįžta į neutralią padėtį. išjungiama srovė į ritę.

    Slankiklio 1 padėtis (valdymo svirties mygtukas nenuspaustas) – valdo 1 cilindrą.

    Slankiklio 2 padėtis (valdymo svirties mygtukas nuspaustas) – valdo 2 cilindrą.

    Prekė detaliau
    Badestnost
    1.25.30.003.550.151

    Charakteristikos

    Gamintojas
    Badestnost
    Gamintojo detalės kodas
    1.25.30.003.55

    Specifinė nuoroda

    MPN
    1.25.30.003.55
