Nauja

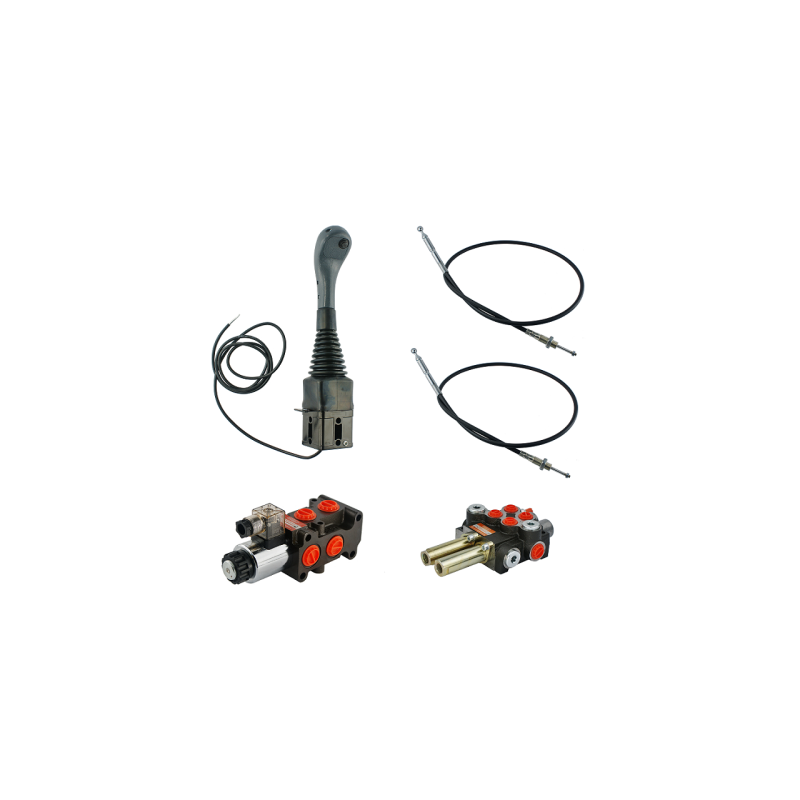

3 dalių hidraulinis komplektas: 40 l skirstytuvas + 6/2 solenoidinis vožtuvas + valdymo svirtis su vienu mygtuku + du 1 m kabeli

Kodas 1.25.30.003.10.151

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

3 SEKCIJŲ HIDRAULINIS RINKINYS KRAUTUVUI

VALDYMO SVIRTIS SU VIENU MYGTUKU + 2 x 1 m LAIDU + 2 SEKCIJŲ DALIKLIU 40L

+ 6/2 SOLENOIDINIS VOŽTUVAS TREČIAI SEKCIJAI (GRIEBTUVAS, KROKODILIS)

Pritaikymas:

Tinka traktoriams ir mašinoms su uždara hidrauline sistema (be LS sistemos), kurioje palaikomas pastovus slėgis. Šios sistemos dažnai turi prioritetinį vožtuvą, o siurblys vienu metu tiekia hidrauliką krautuvėje ir orbitrolį vairavimo sistemoje, pvz., senesniuose „John Deere“ traktorių modeliuose.

Rinkinys pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, bokšteliai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Idealiai tinka valdyti tris bokštelio sekcijas, rėmo pakėlimą, kaušo pakreipimą ir krokodilą arba griebtuvą traktoriuose, kurių hidraulinio siurblio našumas neviršija 40 l/min., įskaitant: Ursus C-330, C-360, C-385, 912, 914, 1224, 2812, 3512 Zetor 5211, 7211, 5245, 7245, 8011 MF 255 ir kitus.

Privalumai:

Valdymas vairasvirtėmis suteikia daug privalumų, kurie leidžia dirbti greičiau, efektyviau ir efektyviau. malonesnis ir saugesnis. Svarbiausia, kad vairasvirtė užtikrina patogesnį, praktiškesnį ir tikslesnį mašinos valdymą. Vairasvirtės montavimas kabinos viduje ir skirstytuvo išvertimas į išorę užtikrina kabinos švarą ir be alyvos nuotėkių.

Vairasvirtės techniniai parametrai:

Kabelių prijungimo sistema:

14 mm rutuliukai

Mygtukų skaičius:

Rankenos užraktas:

Detalės gamintojas:
Indemar

Kabelių techniniai parametrai:

Komplekte esančių kabelių ilgis:

1 m

Sriegiai skirstytuvo pusėje:

Kabelio korpusas M16x1,5, kabelio laikiklis M6x1

Kabelio skersmuo vairasvirtės pusėje:

14 mm

Pagaminta Lenkijoje, skirta:

Hydrolider Polska

Kabelių techniniai parametrai:

Vidiniai korpuso sriegiai:

tiekimas: 1/2''; grąžinimas: 1/2''; sekcijos: 3/8''

Kabelių jungtys:

Vidinis vamzdžio sriegis: M16x1,5
Vidinis slankiojančio antgalio sriegis: M6x1

Maksimalus tiekimo slėgis:

250 bar

Maksimalus grąžinimo slėgis:

50 bar

Maksimalus slėgis sekcijose:

300 bar

Gamyklinis perpildymo vožtuvo nustatymas:

Perpildymo vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

180 bar esant 10 l/min

190 bar esant 20 l/min

200 bar esant 30 l/min

210 bar esant 40 l/min

Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Manometrai – matavimo rinkiniai“

Savaiminio reguliavimo galimybė:
pilnas apsisukimo pokytis 30 bar

Leistina aplinkos temperatūra:

-40 C iki +60 C

Leistina alyvos temperatūra:

-15 C iki +80 C

Rekomenduojama hidraulinė alyva:

mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

Dalies gamintojas:

Slėgis

Solenoidinio vožtuvo techniniai parametrai:

Maksimalus srautas:

50L/min

Vidiniai sriegiai korpuse:

BSP 1/2"

Maksimalus slėgis:

210bar

Dalies gamintojas:

Slėgis

Pritaikymas:

Solenoidinis vožtuvas prijungtas prie vienos iš dviejų skirstytuvo sekcijų, ją padvigubinant. Elektriniu būdu valdomas 2 padėčių slankiklis perjungia alyvos srautą iš skirstytuvo tarp dviejų cilindrų. Krautuvėje tai gali būti niveliavimo (pakreipimo) cilindrai ir griebtuvo arba krokodilo formos cilindrai. Praktiškai vairasvirtės judesys be paspausto mygtuko valdo pavarą iš pakreipimo padėties, o paspaudus mygtuką, valdymas persijungia į griebtuvo arba krokodilo formos cilindro uždarymą ir atidarymą.

Valdymas:

2 padėčių slankiklis ant spyruoklės, t. y. po pjovimo jis grįžta į neutralią padėtį. išjungiama srovė į ritę.

Slankiklio 1 padėtis (valdymo svirties mygtukas nenuspaustas) – valdo 1 cilindrą.

Slankiklio 2 padėtis (valdymo svirties mygtukas nuspaustas) – valdo 2 cilindrą.

Prekė detaliau

Prekės ženklas Badestnost

Kodas 1.25.30.003.10.151

Charakteristikos

Gamintojas: Badestnost
Gamintojo detalės kodas: 1.25.30.003.1

Specifinė nuoroda

MPN: 1.25.30.003.1
