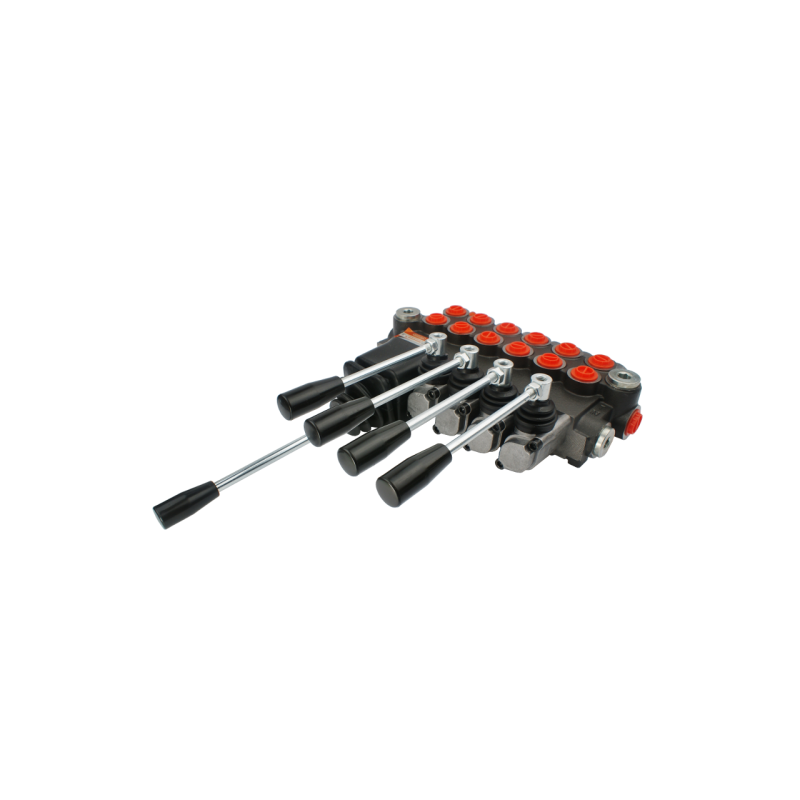

6 sekcijų hidraulinis skirstytuvas, 40 l/min., valdomas vairasvirte ir keturiomis svirtimis

Kodas 1.10.00.067.100.151

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

6 SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS

VALDOMAS KETURIOMIS SVIRTIMIS IR VALDYMO SVIRTIMI

Plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai,

purkštuvai, vilkikai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos,

pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

BENDROJI INFORMACIJA:

Maksimalus srautas iki 40 l/min.

Vieno ir dvigubo veikimo cilindrų valdymas.

Garantija: 2 metai

Visos trijų padėčių svirtys yra spyruoklinės, tai reiškia, kad jos automatiškai grįžta į vertikalią padėtį:

1 padėtis – neutrali (svirtis nustatyta vertikaliai) – cilindro kotas nejuda – alyva teka į perpildymo angą.

2 padėtis – veikianti (svirtis nustatyta įstrižai į priekį) – cilindro kotas išsikiša.

3 padėtis – veikianti (svirtis nustatyta įstrižai atgal) – cilindro kotas susitraukia.

Penkių padėčių vairasvirtė ant spyruoklės, t. y. ji pati grįžta į vertikalią padėtį:

1 padėtis – neutrali (svirtis nustatyta vertikaliai), cilindro stūmokliniai kotai nejuda – alyva teka į perpildymo angą.

2 padėtis – veikia (svirtis nustatyta į priekį), pirmojo cilindro stūmoklinis kotas išsikiša.

3 padėtis – veikia (svirtis nustatyta atgal), pirmojo cilindro stūmoklinis kotas susitraukia.

4 padėtis – veikia (svirtis nustatyta į kairę), antrojo cilindro stūmoklinis kotas išsikiša.

5 padėtis – veikia (svirtis nustatyta į dešinę), antrojo cilindro stūmoklinis kotas susitraukia.

Vidiniai korpuso sriegiai:

Tiekimo jungtis: 1/2''

Grąžinimo jungtis: 1/2''

Jungčių sekcijos: 3/8''

SLĖGIO DIAPAZONAS:

Didžiausias tiekimo slėgis: 250 barų

Didžiausias grąžinimo slėgis: 50 barų

Didžiausias slėgis sekcijose: 300 barų

Apsauginio vožtuvo atidarymo slėgis didėja proporcingai didėjant srautas:

180 bar esant 10 l/min.
190 bar esant 20 l/min.
200 bar esant 30 l/min.
210 bar esant 40 l/min.

Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Slėgio matuokliai – matavimo rinkiniai“.

Rekomenduojama patikrinti ir nustatyti tinkamą slėgį prieš pradedant darbą.

Galimybė savarankiškai reguliuoti, pilnas apsisukimo pokytis 30 barų.

TEMPERATŪROS DIAPAZONAS IR ALYVOS TIPAS:

Leidžiama aplinkos temperatūra: nuo -40 C iki +60 C

Leidžiama alyvos temperatūra: nuo -15 C iki +80 C

Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46.

GRAFINĖ DIAGRAMA:

Prekė detaliau

Prekės ženklas Badestnost

Kodas 1.10.00.067.100.151

Charakteristikos

Gamintojas: Badestnost
Gamintojo detalės kodas: 1.10.00.067.10

Specifinė nuoroda

MPN: 1.10.00.067.10
