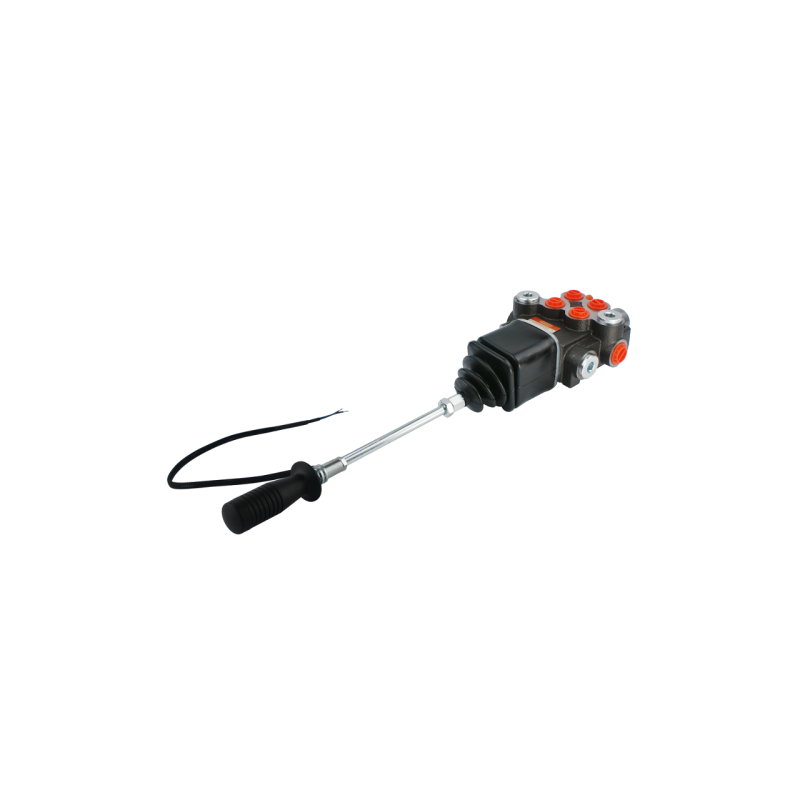

2 sekcijų hidraulinis skirstytuvas 40 l/min. su viena plūduriuojančia sekcija, valdoma vieno mygtuko valdymo svirtimi

Kodas 1.10.00.029.410.151

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

2 SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P40L/min

Su viena slankiojančia sekcija

Valdomas vairasvirte su vienu mygtuku

Plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai,

purkštuvai, TUR, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos,

pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Mygtukas leidžia valdyti vieną solenoidą, pvz., 3-iosios sekcijos solenoidinį vožtuvą TUR krautuve.

Plaukiojanti sekcija, dar vadinama laisvo srauto, naudojama, be kita ko, sniego valytuvuose arba TUR frontaliniuose krautuvuose. Suteikia laisvą stūmoklio koto judėjimą hidrauliniuose cilindruose, apsaugodamas elementus, tiesiogiai besiliečiančius su žeme, pvz., plūgo mentes, nuo pažeidimų.

BENDROJI INFORMACIJA:

Maksimalus srautas iki 40L/min. Vieno ir dvigubo veikimo cilindrų valdymas.

Garantija: 2 metai

6 padėčių valdymo svirtis (1 - 2 - 0 - 3 - 4 - 5), spyruoklinė, t. y. ji pati grįžta į vertikalią padėtį.

0 padėtis – neutrali (svirtis nustatyta vertikaliai), cilindro stūmoklio kotai nejuda – alyva teka į perpildymo angą.

Darbinė padėtis 1 (svirtis nustatyta į priekį) pirmojo cilindro stūmoklio kotas išsikiša.

Darbinė padėtis 2 (svirtis nustatyta iki galo į priekį) pirmojo cilindro stūmoklio kotas

veikia laisvai, išsikiša ir susitraukia veikiant veikiančioms jėgoms.

Darbinė padėtis 3 (svirtis nustatyta galinėje padėtyje) pirmojo cilindro stūmoklio kotas susitraukia.

Darbinė padėtis 4 (svirtis nustatyta kairėje padėtyje) antrojo cilindro stūmoklio kotas išsikiša.

Darbinė padėtis 5 (svirtis nustatyta dešinėje padėtyje) antrojo cilindro stūmoklio kotas susitraukia.

SIŪLAI:

Vidiniai korpuso sriegiai:

tiekimas: 1/2'' ; grąžinimas: 1/2'' ; sekcijos: 3/8''

SLĖGIO DIAPAZONAS:

Maksimalus tiekimo slėgis: 250 bar

Maksimalus grąžinimo slėgis: 50 bar

Maksimalus slėgis sekcijose: 300 bar

Perpildymo vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

180 bar esant 10 l/min.

190 bar esant 20 l/min.

200 bar esant 30 l/min.

210 bar esant 40 l/min.

Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Slėgio matuokliai – matavimo rinkiniai“.

Rekomenduojama patikrinti ir nustatyti tinkamą slėgį prieš pradedant darbą.

Galimybė savarankiškai reguliuoti, visiškai pakeisti sukimosi kryptį 30 barų.

TEMPERATŪROS DIAPAZONAS IR ALYVOS TIPAS:

Leidžiama aplinkos temperatūra: nuo -40 C iki +60 C

Leidžiama alyvos temperatūra: nuo -15 C iki +80 C

Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

Prekė detaliau

Prekės ženklas Badestnost

Kodas 1.10.00.029.410.151

Charakteristikos

Gamintojas: Badestnost
Gamintojo detalės kodas: 1.10.00.029.41

Specifinė nuoroda

MPN: 1.10.00.029.41
