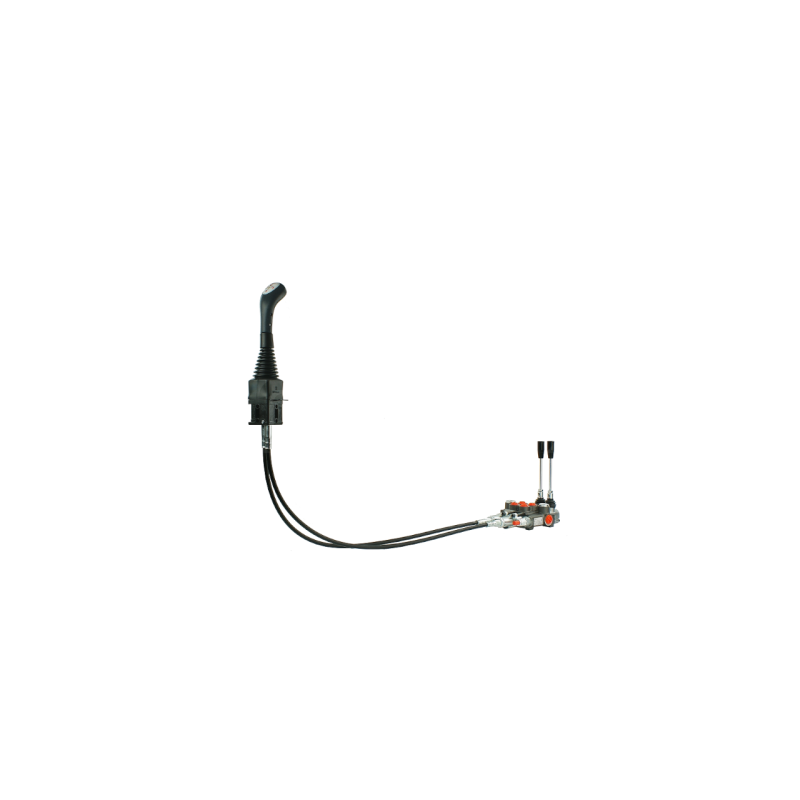

2 sekcijų hidraulinis skirstytuvas 40L su valdymo svirtimi ir 2 m kabeliais

Kodas 1.10.34.023.10.151

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

2 SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS 40L/min

SU ALTERNATYVIU VALDYMU

RINKINIU SU 2M LAIDAIS IR VALDYMO SVIRTIMI BE MYGTUKŲ

Gamyba:

Distiliuotojas: Badestnost, simbolis: 1.10.34.020
Laisvai valdomas kabelis: Hydrolider, simbolis: 1.20.00.003.1
Valdymo svirtis: Indemar, simbolis: 1.15.00.000

Pritaikymas:

Rinkinys pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio, sodo, miškininkystės, statybos, pramoninės mašinos, traktoriai, purkštuvai, vilkikai, ciklopai, HDS krautuvai, krautuvai, ekskavatoriai, šlavimo mašinos ir kiti hidrauliškai valdomi įrenginiai.

Jį galima naudoti visur, kur yra. Dėl saugumo, geresnio valdymo patogumo ir švaros valdymo vožtuvas turi būti montuojamas už kabinos ribų. Kabinoje lieka tik valdymo blokas (šiuo atveju trosas ir vairasvirtė). Šalia valdymo vožtuvo esančios svirtys leidžia alternatyviai valdyti hidraulinę sistemą. Šis sprendimas leidžia valdyti tą patį skirstytuvą iš dviejų skirtingų mašinos vietų.

2 SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS

Techniniai duomenys:

Rekomenduojamas sistemos alyvos srautas: 0–40 l/min.
Maksimalus tiekimo slėgis: 250 bar.
Maksimalus grąžinimo slėgis: 50 bar.
Maksimalus slėgis sekcijose: 300 bar. Apsauginio vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

180 bar esant 10 l/min.
190 bar esant 20 l/min.
200 bar esant 30 l/min.
210 bar esant 40 l/min.

Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Slėgio matuokliai – matavimo rinkiniai“. Rekomenduojama patikrinti ir nustatyti slėgį prieš pradedant darbą. Nepriklausomo reguliavimo galimybė, pilnas apsisukimo pokytis 30 barų.

Jungtis:

Vidiniai sriegiai korpuse:
tiekimas: 1/2''; grąžinimas: 1/2''; sekcijos: 3/8''

Alyvos tipas ir temperatūra:

Leidžiama aplinkos temperatūra: nuo -40 C iki +60 C
Leidžiama alyvos temperatūra: nuo -15 C iki +80 C
Tirštesnė aukštos kokybės alyva: LOTOS AGROL BOXOL 26
Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Valdymas ir veikimo principas:

Valdymo pavyzdys: vienpusis arba dvipusis cilindras, taip pat hidraulinis variklis abiem kryptimis.
3 padėčių slankiklis (1 - 0 - 2), spyruoklinis, t. y. atleidus svirtį jis grįžta į neutralią padėtį.
Neutralioje padėtyje alyva laisvai teka į grįžtamąją liniją, siurblys yra neapkrautas.
Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

VALDYMO VALDYMO SVIRČIŲ SEKCIJOS DALIKLIUOSE

Techniniai duomenys:

Valdymo svirties prijungimo sistema su kabeliai: rutulinio tipo
Korpuso medžiaga: patvarus plastikas
Pirmosios dalies valdymas: rankenos judėjimas į kairę-dešinę
Antrosios dalies valdymas: rankenos judėjimas į priekį-atgal
Elektrinių mygtukų skaičius: NĖRA
Svirties judėjimo užraktas: TAIP

VALDYMO SVIRTIKLIO JUNGTUVAI PRIE DALYKŲ

Valdymo kabelių ilgis: 2000 mm
Kabelio korpuso medžiaga: plastikas
Kabelio užspaudimo ir antgalio medžiaga: cinkuotas plienas

Prekė detaliau

Prekės ženklas Badestnost

Kodas 1.10.34.023.10.151

Charakteristikos

Gamintojas: Badestnost
Gamintojo detalės kodas: 1.10.34.023.1

Specifinė nuoroda

MPN: 1.10.34.023.1
