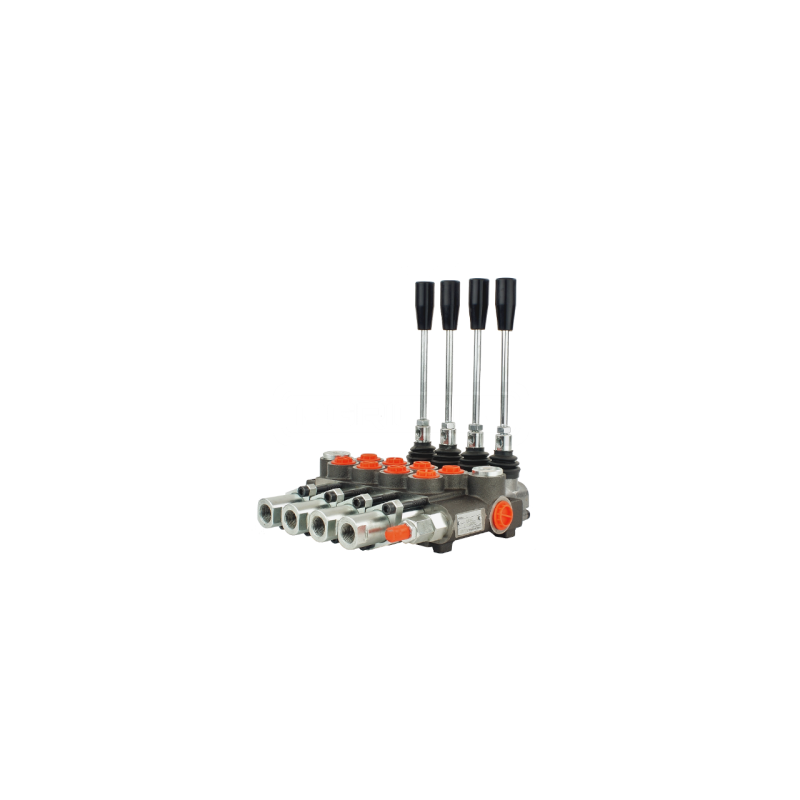

Hidraulinis skirstytuvas 40L 4 sekcijų su svirtimis

Kodas 1.10.34.0400.151

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

4 SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS 40L/min

SU ALTERNATYVIU VALDYMU

Gamintojas:

Originalus „Badestnost“ prekės ženklo produktas, simbolis: 1.10.34.040

Pritaikymas:

Rinkinys pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio, sodo, miškininkystės, statybos, pramoninės mašinos, traktoriai, purkštuvai, vilkikai, ciklopai, HDS krautuvai, krautuvai, ekskavatoriai, šlavimo mašinos ir kiti hidrauliškai valdomi įrenginiai.

Jį galima naudoti visur, kur dėl saugumo, geresnio valdymo patogumo arba poreikio palaikyti švarą skirstytuvą reikia montuoti už kabinos ribų. Kabinoje lieka tik valdymo blokas (šiuo atveju trosas ir korpusas su svirtimi).

Svirtis, esanti tiesiai šalia skirstytuvo, suteikia alternatyvų hidraulinės sistemos valdymą. Šis sprendimas leidžia valdyti tą patį skirstytuvą iš dviejų skirtingų mašinos vietų.

Techniniai duomenys:

Rekomenduojamas sistemos alyvos srautas: 0–40 l/min.
Maksimalus tiekimo slėgis: 250 bar.
Maksimalus grąžinimo slėgis: 50 bar.
Maksimalus slėgis sekcijose: 300 bar.
Slėginio vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

180 bar esant 10 l/min.
190 bar esant 20 l/min.
200 bar esant 30 l/min.
210 bar esant 40 l/min.

Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Slėgio matuokliai – matavimo rinkiniai“.

Rekomenduojama patikrinti ir nustatyti slėgį prieš paleidimą. Galimas nepriklausomas reguliavimas, pilnas
apsisukimo pokytis 30 bar.

Jungtis:

Vidiniai korpuso sriegiai:
tiekimas: 1/2''; grąžinimas: 1/2''; sekcijos: 3/8''
Kabelio vamzdžio vidinis sriegis: M16x1,5
Slankiklio antgalio vidinis sriegis: M6x1,5

Alyvos tipas ir temperatūra:

Leistina aplinkos temperatūra: -40 C iki +60 C
Leistina alyvos temperatūra: -15 C iki +80 C
Tirštesnė aukštos kokybės alyva: LOTOS AGROL BOXOL 26
Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Valdymas ir veikimo principas:

Valdymo pavyzdys: vienpusis arba dvipusis cilindras, taip pat hidraulinis variklis abiem kryptimis.
3 padėčių slankiklis (1 - 0 - 2), spyruoklinis, t. y. atleidus svirtį grįžta į neutralią padėtį. Neutralioje padėtyje alyva laisvai teka į grįžtamąją liniją, siurblys neapkrautas. Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Prekė detaliau

Prekės ženklas Badestnost

Kodas 1.10.34.0400.151

Charakteristikos

Gamintojas: Badestnost
Gamintojo detalės kodas: 1.10.34.040

Specifinė nuoroda

MPN: 1.10.34.040
