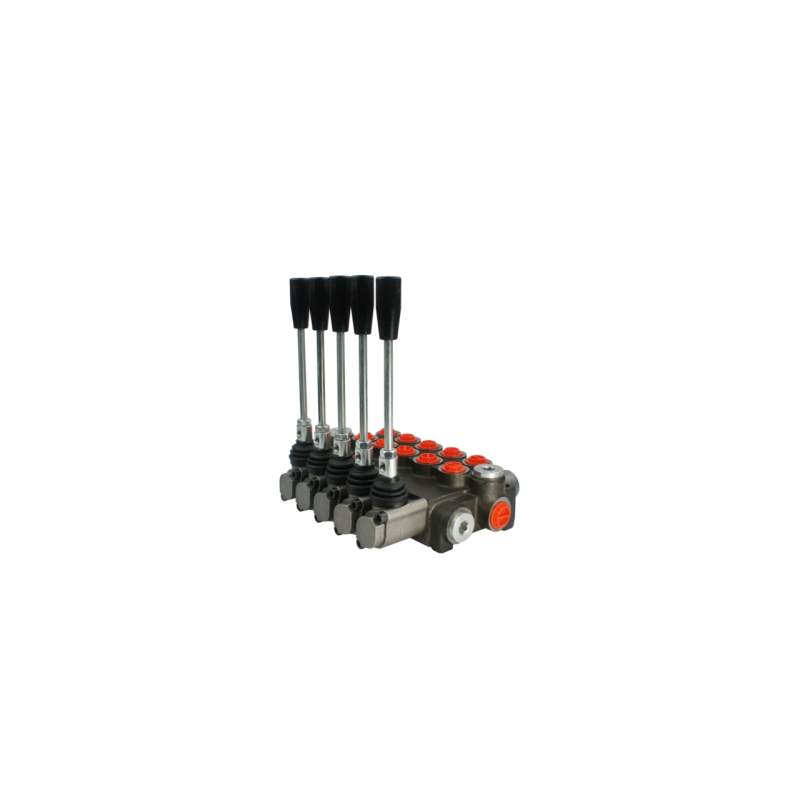

Hidraulinis skirstytuvas 5 sekcijų 40L G1/2"-G3/8"

Kodas 1.10.00.0500.151

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

5 SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS

Plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio technika, traktoriai,

purkštuvai, vilkikai, ciklopai, HDS krautuvai, statybinė technika, krautuvai, ekskavatoriai, šlavimo mašinos,

pramoninė technika ir kiti hidrauliškai valdomi įrenginiai.

BENDROJI INFORMACIJA:

Didžiausias srautas iki 40 l/min.

Vieno ir dvigubo veikimo cilindrų valdymas.

Garantija: 2 metai

Trijų padėčių svirtys yra spyruoklinės, t. y. jos automatiškai grįžta į vertikalią padėtį.

Pirmoji padėtis – neutrali (svirtis nustatyta vertikaliai), cilindro stūmoklio kotas nejuda – alyva teka į perpildymo angą.

Antroji darbinė padėtis (svirtis nustatyta priekinėje įstrižainėje padėtyje) cilindro kotas išsikiša.

Trečioji darbinė padėtis (svirtis nustatyta galinėje įstrižainėje padėtyje) cilindro kotas susitraukia.

Vidiniai sriegiai korpuse:

Tiekimo jungtis: 1/2''

Grąžinimo jungtis: 1/2''

Prijungimo angos sekcijos: 3/8''

SLĖGIO DIAPAZONAS:

Didžiausias tiekimo slėgis: 250 barų

Didžiausias grąžinimo slėgis: 50 barų

Didžiausias slėgis sekcijose: 300 barų

Perpildymo vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.
190 barų esant 20 l/min.
200 barų esant 30 l/min.
210 barų esant 40 l/min.

Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Slėgio matuokliai – matavimo rinkiniai“

Rekomenduojama patikrinti ir nustatyti tinkamą slėgį prieš pradedant darbą.

Savaiminio reguliavimo galimybė, pilnas apsisukimo pokytis 30 barų.

TEMPERATŪROS DIAPAZONAS IR ALYVOS TIPAS:

Leistina aplinkos temperatūra: nuo -40 C iki +60 C

Leistina alyvos temperatūra: nuo -15 C iki +80 C

Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

GRAFINĖ SCHEMA:

Prekė detaliau

Prekės ženklas Badestnost

Kodas 1.10.00.0500.151

Charakteristikos

Gamintojas: Badestnost
Gamintojo detalės kodas: 1.10.00.050

Specifinė nuoroda

MPN: 1.10.00.050
