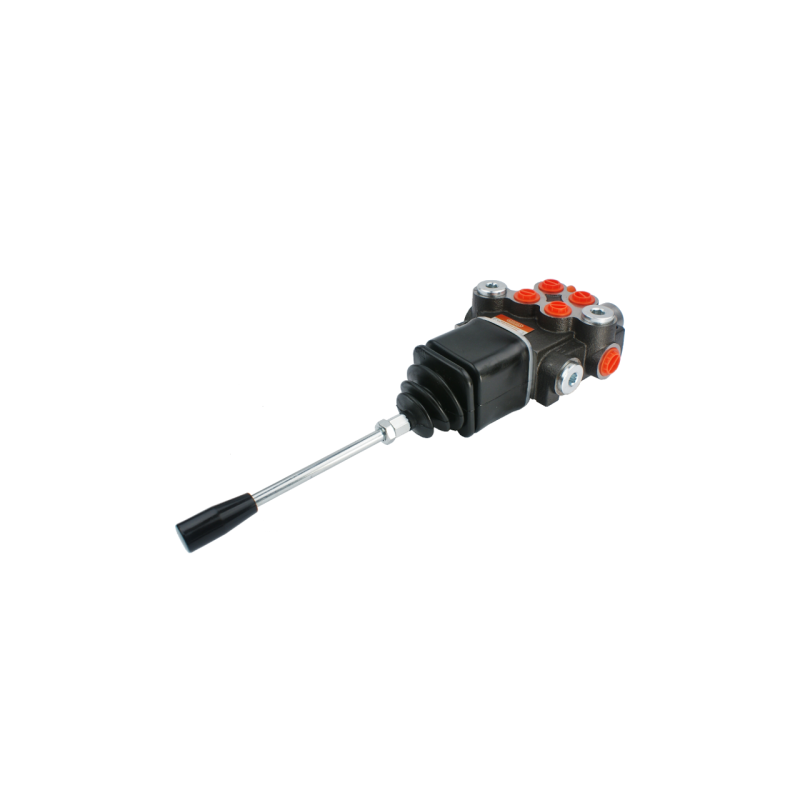

2 sekcijų hidraulinis skirstytuvas 40 l/min. su viena plūduriuojančia sekcija, valdomas vairasvirte

Kodas 1.10.00.029.400.151

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

2 SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS SU VALDYMO SVIRTIMI

SU VIENA PLAUKIOJANČIA SEKCIJA

Jis plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai,

purkštuvai, TUR, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos,

pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Plūduriuojanti dalis, dar vadinama laisvo srauto dalimi, naudojama, be kita ko, sniego valytuvams arba TUR frontaliniams krautuvams. Suteikia laisvą stūmoklio koto judėjimą hidrauliniuose cilindruose, apsaugo nuo pažeidimų elementus, kurie tiesiogiai liečiasi su žeme, pvz., plūgo peilį. BENDROJI INFORMACIJA: Maksimalus srautas iki 40 l/min. Vieno ir dvigubo veikimo cilindrų valdymas.

Garantija: 2 metai

Šešių padėčių valdymo svirtis ant spyruoklės, t. y. ji pati grįžta į vertikalią padėtį:

0 padėtis – neutrali (svirtis nustatyta vertikaliai)

cilindro stūmokliniai kotai nejuda – alyva teka į perpildymo angą.

Darbinė padėtis 1 (svirtis nustatyta į priekį)

pirmojo cilindro stūmoklinis kotas išsikiša.

Darbinė padėtis 2 (svirtis nustatyta atgal)

pirmojo cilindro stūmoklinis kotas susitraukia.

Darbinė padėtis 3 (svirtis nustatyta į kairę)

antrojo cilindro stūmoklinis kotas išsitiesia.

Darbinė padėtis 4 (svirtis nustatyta į dešinę)

antrojo cilindro stūmoklinis kotas susitraukia.

5 padėtis – slankiojanti (svirtis nustatyta iki galo į priekį)

antrojo cilindro stūmoklinis kotas veikia laisvai, išsitiesia ir laisvai slepiasi veikiamas jį veikiančių jėgų.

Vidiniai sriegiai korpuse:

Tiekimo jungtis: 1/2''

Grąžinimo jungtis: 1/2''

Prijungimo angos sekcijos: 3/8''

SLĖGIO DIAPAZONAS:

Didžiausias tiekimo slėgis: 250 barų

Didžiausias grąžinimo slėgis: 50 barų

Didžiausias slėgis sekcijose: 300 barų

Perpildymo vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.
190 barų esant 20 l/min.
200 barų esant 30 l/min.
210 barų esant 40 l/min.

Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Slėgio matuokliai – matavimo rinkiniai“

Rekomenduojama patikrinti ir nustatyti tinkamą slėgį prieš pradedant darbą.

Savaiminio reguliavimo galimybė, pilnas apsisukimo pokytis 30 barų.

TEMPERATŪROS DIAPAZONAS IR ALYVOS TIPAS:

Leistina aplinkos temperatūra: nuo -40 C iki +60 C

Leistina alyvos temperatūra: nuo -15 C iki +80 C

Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

GRAFINĖ SCHEMA:

Prekė detaliau

Prekės ženklas Badestnost

Kodas 1.10.00.029.400.151

Charakteristikos

Gamintojas: Badestnost
Gamintojo detalės kodas: 1.10.00.029.40

Specifinė nuoroda

MPN: 1.10.00.029.40
