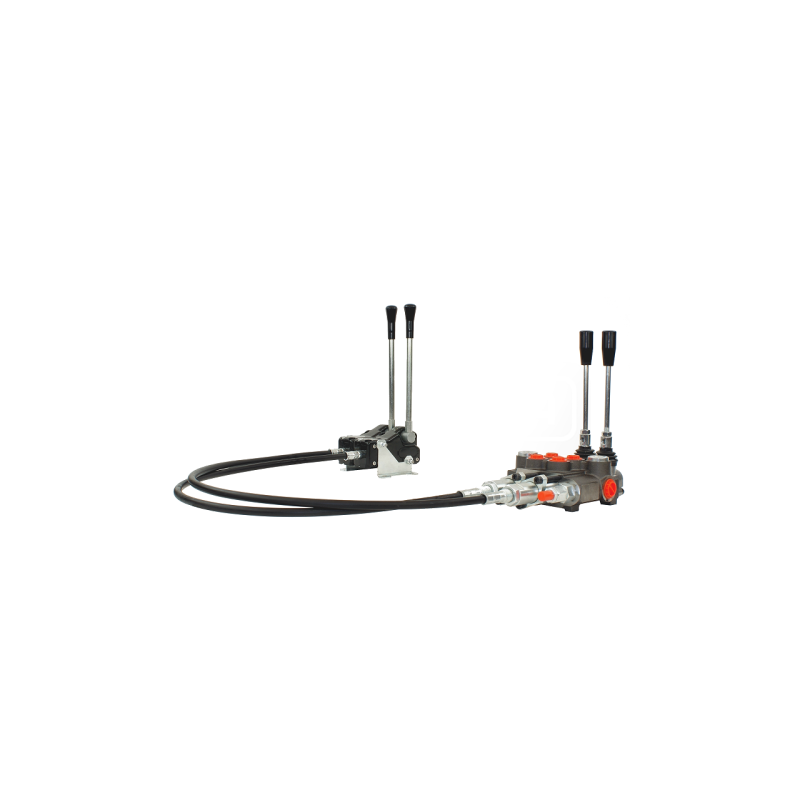

Hidraulinis skirstytuvas, 2 sekcijų, 40 l, su svirtimis ir trosais, 1,5 m

Kodas 1.10.34.0220.151

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

2 SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS 40L/min

SU ALTERNATYVIU VALDYMU

RINKINIU SU 1,5 M LAIDAIS IR KORPUSU SU SVIRTIMI

Gamyba:

Distiliuotojas: Badestnost, simbolis: 1.10.34.020
Laisvas: Hydrolider, simbolis: 1.20.00.012.1
Korpusas su svirtimi: Hydrolider, simbolis: 1.15.00.020

Pritaikymas:

Rinkinys pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio, sodo, miškininkystės, statybos, pramoninės mašinos, traktoriai, purkštuvai, vilkikai, ciklopai, HDS krautuvai, krautuvai, ekskavatoriai, šlavimo mašinos ir kiti hidrauliškai valdomi įrenginiai.

Pasižymėjimas Naudojamas visur, kur dėl saugumo, geresnio valdymo patogumo ir švaros reikia, kad vožtuvas būtų montuojamas už kabinos ribų. Kabinoje lieka tik valdymo blokas (šiuo atveju – trosas ir svirties korpusas). Šalia vožtuvo esanti svirtis leidžia alternatyviai valdyti hidraulinę sistemą. Šis sprendimas leidžia tą patį skirstytuvą valdyti iš dviejų skirtingų mašinos vietų.

HIDRAULINIS SKIRSTYTUVAS

Techniniai duomenys:

Rekomenduojamas sistemos alyvos srautas: 0–40 l/min.
Maksimalus tiekimo slėgis: 250 bar.
Maksimalus grąžinimo slėgis: 50 bar.
Maksimalus slėgis sekcijose: 300 bar. Apsauginio vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

180 bar esant 10 l/min.
190 bar esant 20 l/min.
200 bar esant 30 l/min.
210 bar esant 40 l/min.

Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Slėgio matuokliai – matavimo rinkiniai“. Rekomenduojama patikrinti ir nustatyti slėgį prieš pradedant darbą. Nepriklausomo reguliavimo galimybė, pilnas apsisukimo pokytis 30 barų.

Jungtis:

Vidiniai sriegiai korpuse:
tiekimas: 1/2''; grąžinimas: 1/2''; sekcijos: 3/8''
Kabelio vamzdžio vidinis sriegis: M16x1,5
Slankiklio antgalio vidinis sriegis: M6x1,5

Alyvos tipas ir temperatūra:

Leistina aplinkos temperatūra: -40 C iki +60 C
Leistina alyvos temperatūra: -15 C iki +80 C
Tirštesnė aukštos kokybės alyva: LOTOS AGROL BOXOL 26
Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Valdymas ir veikimo principas:

Valdymo pavyzdys: vienpusis arba dvipusis cilindras, taip pat hidraulinis variklis abiem kryptimis.
3 padėčių slankiklis (1 - 0 - 2), spyruoklinis, t. y. atleidus svirtį grįžta į neutralią padėtį. Neutralioje padėtyje alyva laisvai teka į grįžtamąją liniją, siurblys neapkrautas. Galimybė nuosekliai prijungti prie esamos sistemos (slėginė įvorė (reikalinga).

KORPUSAS SU SVIRTIMI IR TROSU

Techniniai duomenys:

Korpuso medžiaga: plastikas
Pagrindo tvirtinimo laikiklio medžiaga: cinkuotas plienas
Dalytuvo slydimo valdymas: abiem kryptimis
Galimybė nuosekliai jungti su kitais, identiškais korpusais
Bendras korpuso storis: 49 mm
Valdymo kabelio ilgis: 1500 mm
Kabelio korpuso galo išorinis sriegis: M16x1,5
Kabelio strypo galo išorinis sriegis: M6x1

Prekė detaliau

Prekės ženklas Badestnost

Kodas 1.10.34.0220.151

Charakteristikos

Gamintojas: Badestnost
Gamintojo detalės kodas: 1.10.34.022

Specifinė nuoroda

MPN: 1.10.34.022
