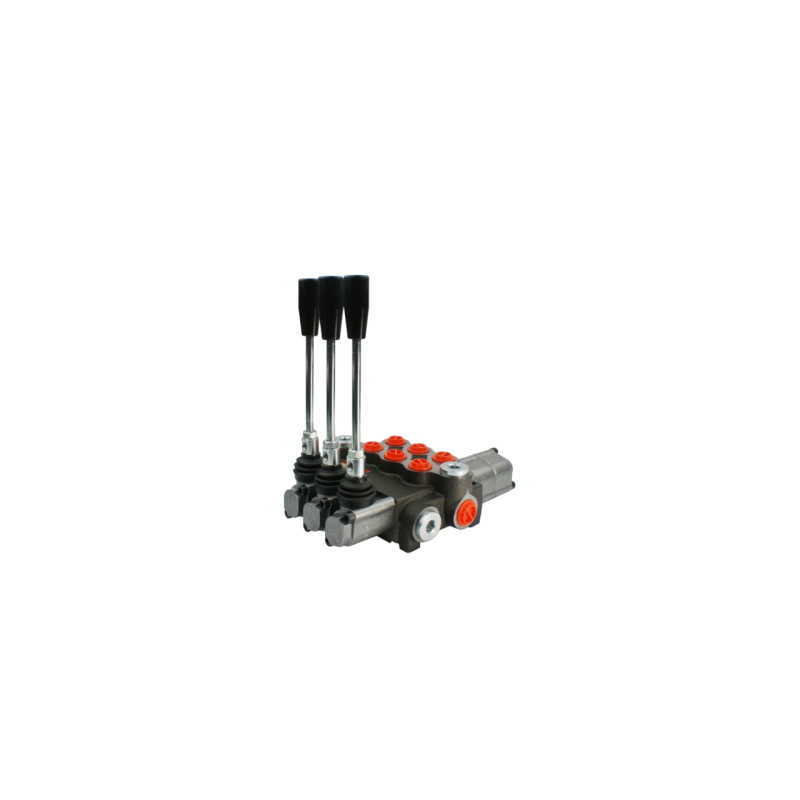

    Hidraulinis skirstytuvas, 3 sekcijos, 40 l/min., su viena plūduriuojančia sekcija. Badestnost: 03P40 A1A1K16 GKZ1
    • Hidraulinis skirstytuvas, 3 sekcijos, 40 l/min., su viena plūduriuojančia sekcija. Badestnost: 03P40 A1A1K16 GKZ1

    Hidraulinis skirstytuvas, 3 sekcijos, 40 l/min., su viena plūduriuojančia sekcija. Badestnost: 03P40 A1A1K16 GKZ1

    1.10.00.0330.151
    Badestnost
    181,94 €
    Su mokesčiais
    pristatymas per 5-9 darbo dienas
    Kiekis

    Aprašymas


    3 SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS SU PLAUKIOJANČIA SEKCIJA

    Plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje.

    Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai,

    purkštuvai, TUR, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos,

    pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

    Plaukiojanti dalis, dar vadinama laisvo srauto dalimi, naudojama, be kita ko, sniego valytuvuose arba TUR frontaliniuose krautuvuose. Suteikia laisvą stūmoklio koto judėjimą hidrauliniuose cilindruose, apsaugodamas komponentus, tiesiogiai liečiančius su žeme, pvz., plūgo mentes, nuo pažeidimų.

    BENDROJI INFORMACIJA:

    Maksimalus srautas iki 40 l/min.

    Vieno ir dvigubo veikimo cilindrų valdymas.

    Garantija: 2 metai

    Pirmoji ir antroji svirtys yra spyruoklinės, tai reiškia, kad jos pačios grįžta į neutralią padėtį.

    Pirma padėtis, neutrali (svirtis nustatyta vertikaliai), cilindro kotas lieka nejudantis – alyva teka į perpildymo angą.

    Antra darbinė padėtis (svirtis nustatyta įstrižai į priekį), cilindro kotas išsikiša.

    Trečia darbinė padėtis (svirtis nustatyta įstrižai atgal), cilindro kotas susitraukia.

    Trečioji svirtis, trys spyruoklinės padėtys ir ketvirta su skląsčiu (plaukiojanti):

    Pirma neutrali padėtis (svirtis nustatyta vertikaliai), cilindro kotas nejuda – alyva teka į perpildymo angą.

    Antra darbinė padėtis (svirtis nustatyta įstrižai į priekį), cilindro kotas išsikiša.

    Trečioji darbinė padėtis (svirtis nustatyta įstrižai atgal), cilindro kotas susitraukia.

    Ketvirta padėtis – slankiojanti su skląsčiu (svirtis nustatyta iki galo į priekį)

    Cilindro stūmoklio kotas veikia laisvai, laisvai išsikiša ir susitraukia veikiant veikiančioms jėgoms.

    Vidiniai korpuso sriegiai:

    Tiekimo jungtis: 1/2''

    Grąžinimo jungtis: 1/2''

    Jungimo angos sekcijos: 3/8''

    SLĖGIO DIAPAZONAS:

    Maksimalus tiekimo slėgis: 250 barų

    Maksimalus grąžinimo slėgis: 50 barų

    Maksimalus slėgis sekcijose: 300 barų

    Slėginio vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

    180 barų esant 10 l/min.
    190 barų esant 20 l/min.
    200 barų esant 30 l/min.
    210 barų esant 40 l/min.

    Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Slėgio matuokliai – matavimo rinkiniai“.

    Rekomenduojama patikrinti ir nustatyti tinkamą slėgį prieš užvedimas.

    Savaiminio reguliavimo galimybė, pilnas apsisukimas pakeičia 30 barų.

    TEMPERATŪROS DIAPAZONAS IR ALYVOS TIPAS:

    Leistina aplinkos temperatūra: nuo -40 C iki +60 C

    Leistina alyvos temperatūra: nuo -15 C iki +80 C

    Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

    GRAFINĖ SCHEMA:

    Prekė detaliau
    Badestnost
    1.10.00.0330.151

    Charakteristikos

    Gamintojas
    Badestnost
    Gamintojo detalės kodas
    1.10.00.033

    Specifinė nuoroda

    MPN
    1.10.00.033
