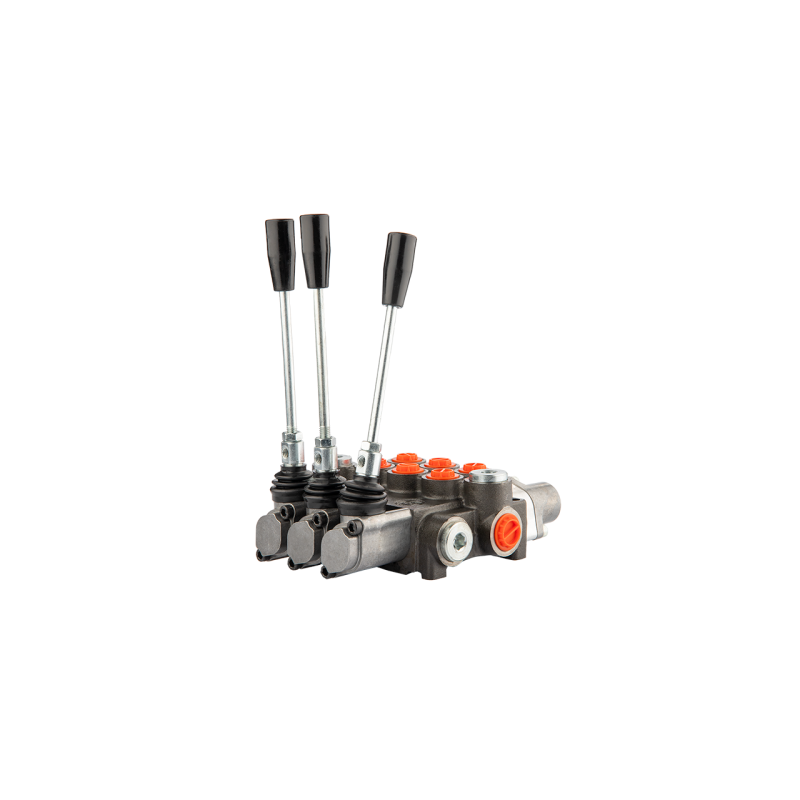

Hidraulinis skirstytuvas, 3 sekcijų, 40L, viena sekcija su fiksatoriumi, viena kryptimi į priekį

Kodas 1.10.00.031.30.151

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P40L/min

VIENA SEKCIJA SU SKLAIDA VIENA KRYPTIMI Į PRIEKĮ

Simbolis:
1.10.00.031.3

Detalės gamintojas:
Badestnost

Pritaikymas:

Skirtiklis pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, „Auroches“, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai. Valdymo pavyzdys: dvigubo veikimo hidraulinis cilindras, dvikryptis hidraulinis variklis, varantis mažą masę.

Maksimalus srautas:
40 l/min

Vidiniai korpuso sriegiai:
Skersmuo: 1/2'' ; A/B: 3/8''

1, 2 ir 3 svirtelių valdymas:
trijų padėčių (1 - 0 - 2)

1 svirtelių 1 ir 2 padėtis:
iš abiejų darbinių padėčių svirtis automatiškai grįžta į neutralią padėtį spyruoklės pagalba.

3 Svirties 3 padėtis:
skląsčias laiko svirtį priekinėje darbinėje padėtyje. Iš darbinės padėties atgal svirtis automatiškai grįžta į neutralią padėtį spyruoklės pagalba.

Visų ritinių hidraulinė schema:
A (atleidus svirtį į neutralią padėtį, ritė išjungia
išėjimus A ir B, dėl ko nedelsiant sustoja ir užblokuojamas surinktuvas, pvz., cilindras arba hidraulinis variklis).

Didžiausias tiekiamo vandens slėgis:
250 bar

Didžiausias grąžinimo slėgis:
50 bar

Didžiausias slėgis sekcijose:
300 bar

Apsauginis vožtuvas:
Apsauginio vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

180 bar esant 10 l/min.

190 bar esant 20 l/min.

200 bar esant 30 l/min.

210 bar esant 40 l/min.

Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Manometrai – matavimo rinkiniai“.

Galimybė savarankiškai reguliuoti, visiškai pakeisti sukimosi kryptį 30 barų.

Leistina aplinkos temperatūra: nuo -40 C iki +60 C

Leistina alyvos temperatūra: nuo -15 C iki +80 C

Rekomenduojama hidraulinė alyva: mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

Prekė detaliau

Prekės ženklas Badestnost

Kodas 1.10.00.031.30.151

Charakteristikos

Gamintojas: Badestnost
Gamintojo detalės kodas: 1.10.00.031.3

Specifinė nuoroda

MPN: 1.10.00.031.3
