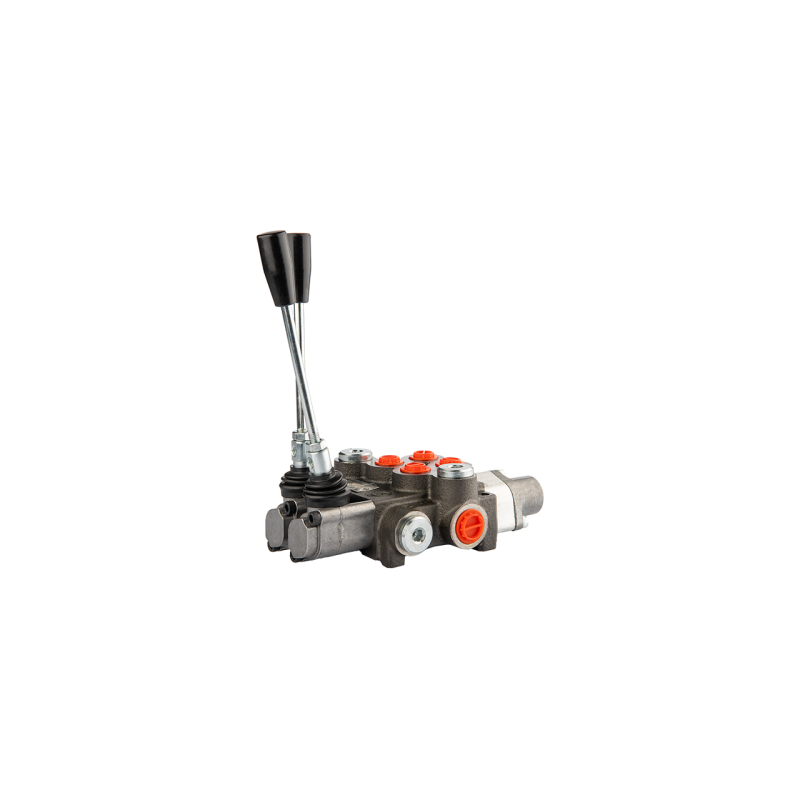

Hidraulinis skirstytuvas, 2 sekcijų, 40L, viena sekcija su fiksatoriumi, viena kryptimi į galą

Kodas 1.10.00.026.20.151

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P40L/min

VIENA SEKCIJA SU SKLAIDA VIENA KRYPTIMI ATGAL

Simbolis:
1.10.00.026.2

Detalės gamintojas:
Badestnost

Pritaikymas:

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, „Auroches“, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai. Valdymo pavyzdys: dvigubo veikimo hidraulinis cilindras, dvikryptis hidraulinis variklis, varantis mažą masę.

Maksimalus srautas:
40 l/min

Vidiniai korpuso sriegiai:
Skersmuo: 1/2'' ; A/B: 3/8''

1 ir 2 svirčių valdymas:
trijų padėčių (1 - 0 - 2)

1 svirties padėtis:
iš abiejų darbinių padėčių svirtis automatiškai grįžta į neutralią padėtį spyruoklės pagalba.

2 Svirties 2 padėtis:
skląsčias laiko svirtį galinėje darbinėje padėtyje. Iš darbinės padėties priekinėje padėtyje svirtis automatiškai grįžta į neutralią padėtį spyruoklės pagalba.

1 ritės hidraulinė schema:
A (atleidus svirtį į neutralią padėtį, ritė išjungia A ir B išėjimus,
dėl ko nedelsiant sustoja ir užblokuoja imtuvą, pvz., cilindrą arba hidraulinį variklį)

2 ritės hidraulinė schema:
D (atleidus svirtį į neutralią padėtį, ritė leidžia laisvai
judėti cilindro stūmoklio kotui arba palaipsniui stabdyti variklį, apkrautą sunkia mase)

Didžiausias tiekimo slėgis:
250 bar

Didžiausias grąžinimo slėgis:
50 bar

Didžiausias slėgis sekcijose:
300 bar

Apsauginis vožtuvas:
Apsauginio vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

180 bar esant 10 l/min.
190 bar esant 20 l/min.
200 bar esant 30 l/min.
210 bar esant 40 l/min.

Tikslaus slėgio matavimo rinkinius galite rasti Slėgio skyriuje. Matuokliai – matavimo rinkinių skyrius

Galimybė nepriklausomai reguliuoti, pilnas sukimosi pokytis kas 30 barų.

Leistina aplinkos temperatūra: nuo -40 C iki +60 C

Leistina alyvos temperatūra: nuo -15 C iki +80 C

Rekomenduojama hidraulinė alyva:
mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46
