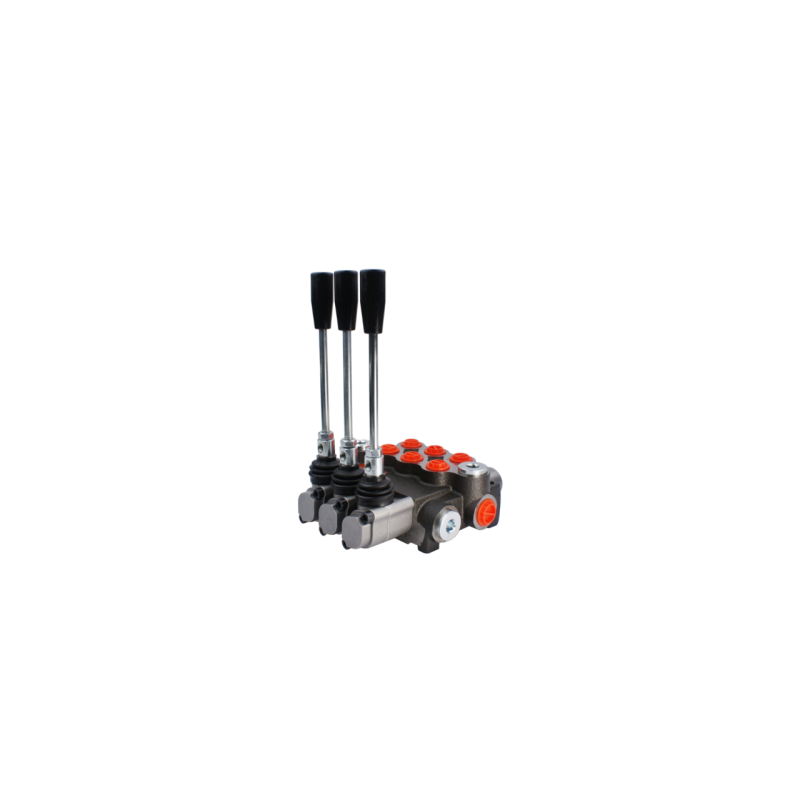

Hidraulinis skirstytuvas, 3 sekcijos, 40 l/min., viena sekcija su hidraulinio variklio valdymo skląsčiu. Badestnost: 03P40 A1A1D

Kodas 1.10.00.0360.151

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

3 SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P40L/min

SU VIENA SEKCIJA SU VARIKLIO VALDYMU

Plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje.

Dėl svirties su skląsčiu skirstytuvas idealiai tinka hidrauliniam varikliui valdyti.

Galite užvesti variklį ir nueiti nuo skirstytuvo nelaikydami svirties nuolat.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, ravėjimo mašinos, šieno vartytuvai, vejapjovės, statybinės mašinos, šlavimo mašinos, maišytuvai, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai, kuriuose viena sekcija valdo hidraulinį variklį.

Speciali slankiklio konstrukcija skląsčio dalyje sumažina mašinos trūkčiojimą įjungiant ir išjungiant variklio pavarą. Variklis užsiveda ir stabdo palaipsniui be papildomos apkrovos. Dėl šios konstrukcijos fiksavimo dalis idealiai tinka varikliui valdyti, bet netinka hidrauliniam cilindrui valdyti. BENDROJI INFORMACIJA: Maksimalus srautas iki 40L/min. Garantija: 2 metai. Valdymo pavyzdys: du vienpusio arba dvigubo veikimo hidrauliniai cilindrai ir hidraulinis variklis abiem kryptimis. Pirmoji ir antroji svirtys turi 3 padėtis (1 - 0 - 2), spyruoklinės, o tai reiškia, kad jos grįžta į neutralią padėtį. 0 padėtis yra neutrali (svirtis nustatyta vertikaliai), o cilindro kotas nejuda – alyva teka į perpildymo angą. Darbinė padėtis 1 (svirtis nustatyta įstrižai į priekį) – cilindro kotas išsikiša. Darbinė padėtis 2 (svirtis nustatyta įstrižai atgal) – cilindro kotas susitraukia.

trečioji 3 padėčių svirtis (1 - 0 - 2) su fiksatoriumi, t. y. ji pati išlaiko padėtį darbinėje padėtyje.

0 padėtis neutrali (svirtis nustatyta vertikaliai) – variklis nejuda – alyva teka į perpildymo angą.

Darbinė padėtis 1 (svirtis nustatyta įstrižai į priekį) – variklis sukasi į kairę.

Darbinė padėtis 2 (svirtis nustatyta įstrižai atgal) – variklis sukasi į dešinę.

SIŪLAI:

Vidiniai sriegiai korpuse:

padavimas: 1/2'' ; grąžinimas: 1/2'' ; sekcijos: 3/8''

SLĖGIO DIAPAZONAS:

Maksimalus tiekimo slėgis: 250 bar

Maksimalus grąžinimo slėgis: 50 bar

Maksimalus slėgis sekcijose: 300 bar

Perpildymo vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

180 bar esant 10 l/min.
190 bar esant 20 l/min.
200 bar esant 30 l/min.
210 bar esant 40 l/min.

Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Slėgio matuokliai – matavimo rinkiniai“

Rekomenduojama patikrinti ir nustatyti tinkamą slėgį prieš pradedant darbą.

Galimybė savarankiškai reguliuoti, visiškai pakeisti apsisukimą 30 barų.

TEMPERATŪROS DIAPAZONAS IR ALYVOS TIPAS:

Leidžiama aplinkos temperatūra: nuo -40 C iki +60 C

Leidžiama alyvos temperatūra: nuo -15 C iki +80 C

Rekomenduojama hidraulinė alyva, pagaminta mineralinės alyvos pagrindu aliejus, pvz., HL 32 arba HL 46

Prekė detaliau

Prekės ženklas Badestnost

Kodas 1.10.00.0360.151

Charakteristikos

Gamintojas: Badestnost
Gamintojo detalės kodas: 1.10.00.036

Specifinė nuoroda

MPN: 1.10.00.036
