sekcijų hidraulinis skirstytuvas 40 l/min. su jungtimis

Kodas 1.10.00.030.30.151

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

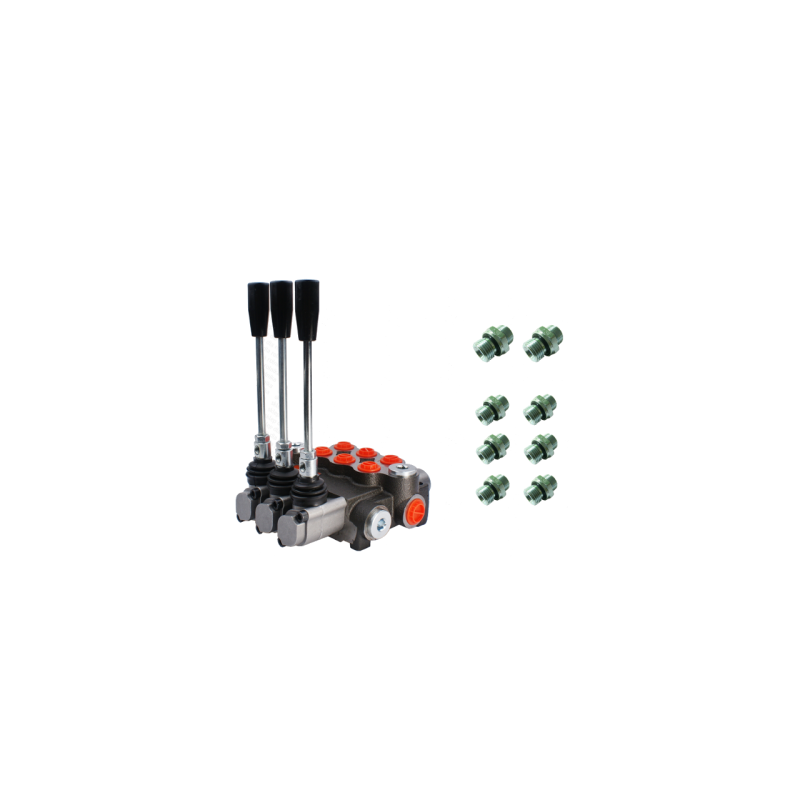

3 SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS 40L/min. BADESTNOST

PRIDEDAMAS SU JUNGTIŲ RINKINYU

Plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai,

purkštuvai, vilkikai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos,

pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

BENDROJI INFORMACIJA:

Originalus „Badestnost“ pagamintas skirstytuvas, kurio maksimalus srautas yra iki 40L/min.

Vienpusių ir dvipusių cilindrų valdymas.

3 padėčių svirtys (1 - 0 - 2), spyruoklinės, t. y. jos automatiškai grįžta į norimą padėtį. vertikali

0 padėtis neutrali (svirtis nustatyta vertikaliai) cilindro stūmoklio kotas nejuda - alyva teka į perpildymo angą.

Darbinė padėtis 1 (svirtis nustatyta įstrižai į priekį nukreiptoje padėtyje), cilindro stūmoklio kotas išsikiša.

Darbinė padėtis 2 (svirtis nustatyta įstrižai atgal nukreiptoje padėtyje), cilindro stūmoklio kotas susitraukia.

SRIEGIAI:

Vidiniai skirstytuvo korpuso sriegiai:

tiekimas: 1/2''; grįžtamoji jungtis: 1/2''; sekcijos: 3/8''

Komplekto jungčių sriegiai:

tiekimas: 1/2''-M22x1,5; grįžtamoji jungtis: 1/2''-M22x1,5; sekcijos: 3/8''-M18x1,5

(galima pasirinkti ir kitus išvesties sriegius, užsakant reikalinga kliento informacija)

SLĖGIO DIAPAZONAS:

Didžiausias tiekimo slėgis: 250 barų

Didžiausias grąžinimo slėgis: 50 barų

Didžiausias slėgis sekcijose: 300 barų

Perpildymo vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.
190 barų esant 20 l/min.
200 barų esant 30 l/min.
210 barų esant 40 l/min.

Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Manometrai – matavimo rinkiniai“

Prieš pradedant darbą rekomenduojama patikrinti ir nustatyti tinkamą slėgį.

Galimybė savarankiškai reguliuoti, pilnas apsisukimas pasikeičia 30 barų.

TEMPERATŪROS DIAPAZONAS I ALYVOS TIPAS:

Leistina aplinkos temperatūra: nuo -40 C iki +60 C

Leistina alyvos temperatūra: nuo -15 C iki +80 C

Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

Prekė detaliau

Prekės ženklas Badestnost

Kodas 1.10.00.030.30.151

Charakteristikos

Gamintojas: Badestnost
Gamintojo detalės kodas: 1.10.00.030.3

Specifinė nuoroda

MPN: 1.10.00.030.3
