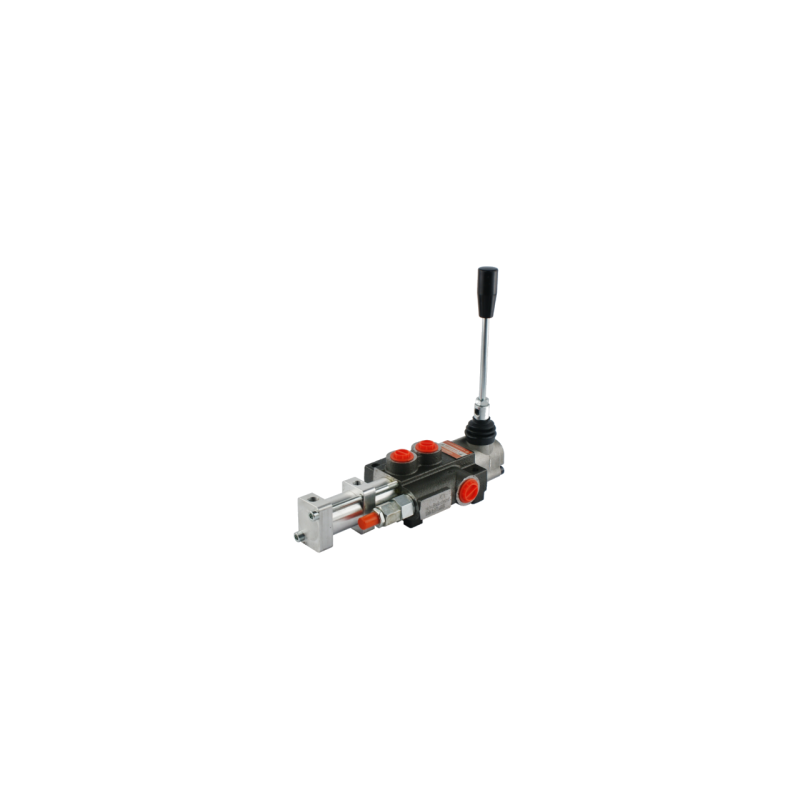

1 sekcijos hidraulinis skirstytuvas 40 l/min., valdomas pneumatiškai arba svirtimi

Kodas 1.10.00.1100.151

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

1 SKIRSNIS HIDRAULINIS SKIRSTYTUVAS

VALDOMA PNEUMATINĖMIS ARBA SVIRTIMI

Plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: sunkvežimiai, žemės ūkio mašinos, traktoriai, purkštuvai, vilkikai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti įrenginiai, kuriuose hidrauliniai skirstytuvai valdomi pneumatiškai.

BENDROJI INFORMACIJA:

Maksimalus srautas iki 40 l/min.

Vieno ir dvigubo veikimo cilindrų valdymas.

Garantija: 2 metai

Trijų padėčių spyruoklinė svirtis, t. y. ji pati grįžta į vertikalią padėtį.

1 padėtis – neutrali (svirtis nustatyta vertikaliai) cilindro kotas nejuda – alyva teka į perpildymo angą.

2 padėtis – darbinė (svirtis nustatyta įstrižai į priekį) cilindro kotas išsikiša.

3 padėtyje (svirtis nustatyta įstrižai atgal) cilindro kotas įtraukiamas.

Vidiniai sriegiai korpuse (hidraulinė sistema):

Tiekimo jungtis: BSP 1/2''

Grąžinimo jungtis: BSP 1/2''

Sekcijų jungtys: BSP 3/8''

Valdiklio korpuso vidiniai sriegiai (pneumatinė sistema):

Tiekimo jungtys: BSP 1/8"

SLĖGIO DIAPAZONAS HIDRAULINĖJE SISTEMOJE:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grąžinimo slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Slėginio vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.
190 barų esant 20 l/min.
200 barų esant 30 l/min.
210 barų esant 40 l/min.

Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Slėgio matuokliai – matavimo rinkiniai“.

Rekomenduojama patikrinti ir prieš pradėdami nustatykite tinkamą slėgį.

Galimybė savarankiškai reguliuoti, pilnas apsisukimas pakeičia 30 barų.

TEMPERATŪROS DIAPAZONAS IR ALYVOS TIPAS:

Leistina aplinkos temperatūra: nuo -40 C iki +60 C

Leistina alyvos temperatūra: nuo -15 C iki +80 C

Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

GRAFINĖ SCHEMA:

Prekė detaliau

Prekės ženklas Badestnost

Kodas 1.10.00.1100.151

Charakteristikos

Gamintojas: Badestnost
Gamintojo detalės kodas: 1.10.00.110

Specifinė nuoroda

MPN: 1.10.00.110
