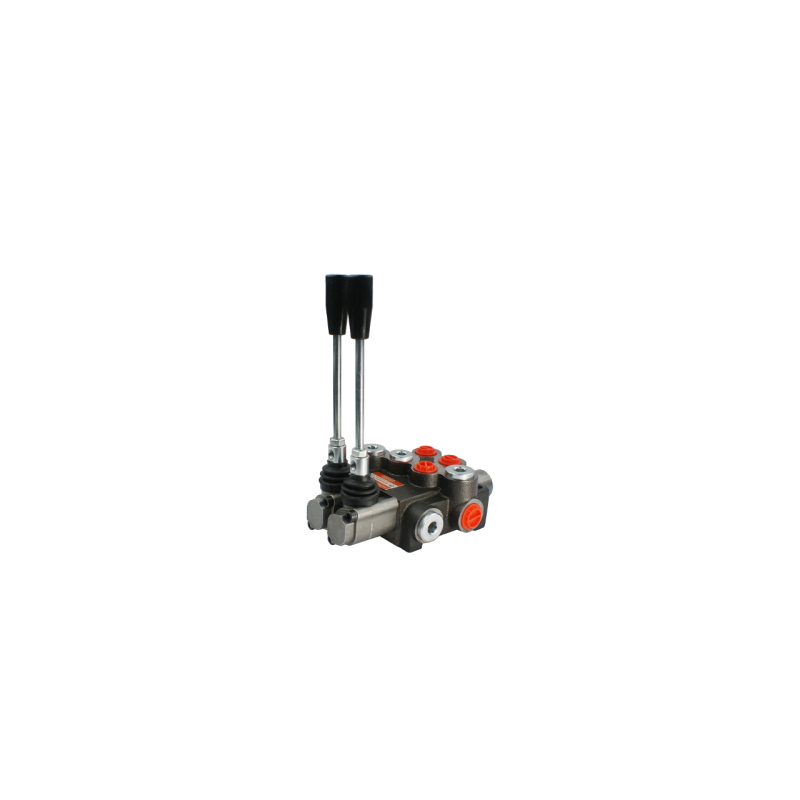

Dviejų sekcijų hidraulinis skirstytuvas 40L su viena stūmoklio sekcija

Kodas 1.10.00.0220.151

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

2 SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS

SU VIENA STŪMOKLIO SEKCIJA

Plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje.

Skirstytuvas pritaikytas įvairių tipų technikai, tokioms kaip: žemės ūkio technika, traktoriai,

purkštuvai, vilkikai, ciklopai, HDS krautuvai, statybinė technika, krautuvai, ekskavatoriai, šlavimo mašinos,

pramoninė technika ir kiti hidrauliškai valdomi įrenginiai.

Stūmoklio dalis specialiai pritaikyta valdyti vienpusio veikimo cilindrus.

Antroji skyriaus anga gamykloje sumontuota su metaliniu kamščiu. Šioje vietoje nereikia papildomo perpildymo ventiliatoriaus. Vienpusio veikimo cilindras laisvai krenta ir neužblokuoja iš siurblio ištekančios alyvos srauto. Stūmoklio dalis yra labai naudinga TUR frontaliniuose krautuvuose su vienpusio veikimo cilindrais pagrindinio rėmo kėlimui. BENDROJI INFORMACIJA: Maksimalus srautas iki 40 l/min. Vienpusio ir dvigubo veikimo cilindrų valdymas. Garantija: 2 metai. Abi trijų padėčių svirtys yra spyruoklinės, tai reiškia, kad jos pačios grįžta į vertikalią padėtį. Pirmoji padėtis, neutrali (svirtis nustatyta vertikaliai), cilindro kotas nejuda – alyva teka į perpildymo angą. Antroji padėtis, darbinė (svirtis nustatyta įstrižai į priekį), cilindro kotas išsikiša. Trečioji padėtis, darbinė (svirtis nustatyta įstrižai atgal), cilindro kotas susitraukia.

Vidiniai sriegiai korpuse:

Tiekimo jungtis: 1/2''

Grąžinimo jungtis: 1/2''

Prijungimo angos sekcijos: 3/8''

SLĖGIO DIAPAZONAS:

Didžiausias tiekimo slėgis: 250 barų

Didžiausias grąžinimo slėgis: 50 barų

Didžiausias slėgis sekcijose: 300 barų

Perpildymo vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.
190 barų esant 20 l/min.
200 barų esant 30 l/min.
210 barų esant 40 l/min.

Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Slėgio matuokliai – matavimo rinkiniai“

Rekomenduojama patikrinti ir nustatyti tinkamą slėgį prieš pradedant darbą.

Savaiminio reguliavimo galimybė, pilnas apsisukimo pokytis 30 barų.

TEMPERATŪROS DIAPAZONAS IR ALYVOS TIPAS:

Leistina aplinkos temperatūra: nuo -40 C iki +60 C

Leistina alyvos temperatūra: nuo -15 C iki +80 C

Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

GRAFINĖ SCHEMA:

Prekė detaliau

Prekės ženklas Badestnost

Kodas 1.10.00.0220.151

Charakteristikos

Gamintojas: Badestnost
Gamintojo detalės kodas: 1.10.00.022

Specifinė nuoroda

MPN: 1.10.00.022
