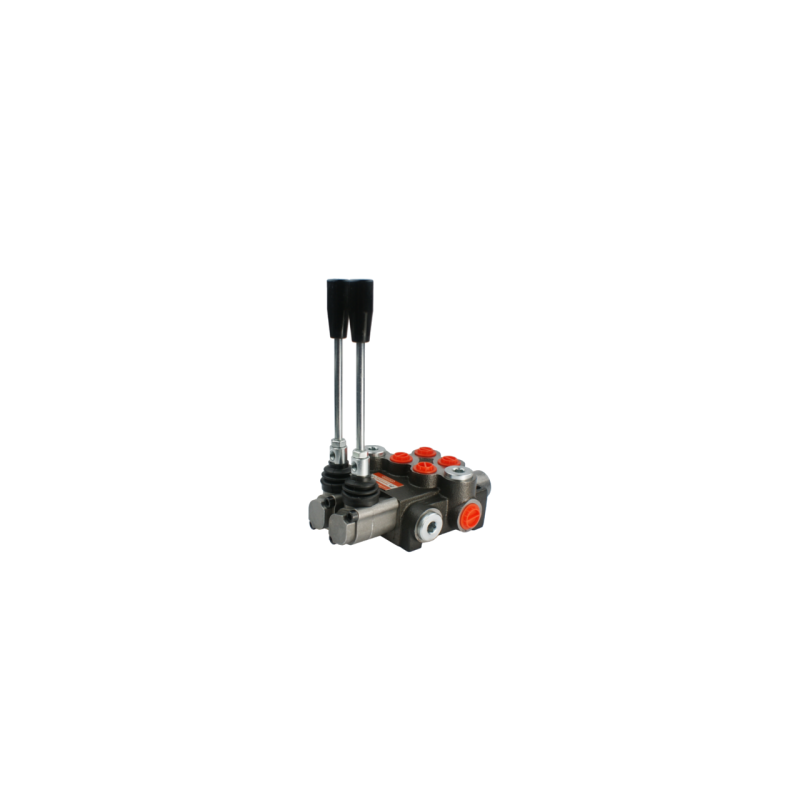

Hidraulinis skirstytuvas, 2 sekcijos, 40 l/min., viena sekcija su fiksatoriumi. Badestnost: 02P40 A1A8 GKZ1

Kodas 1.10.00.0210.151

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

2 SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS

SU VIENA SEKCIJA SU SKLENDŽIU

Plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai,

purkštuvai, vilkikai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos,

pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Dėl svirties su skląsčiu skirstytuvas idealiai tinka hidrauliniam varikliui valdyti.

Galite užvesti variklį ir palikti skirstytuvą nelaikydami svirties nuolat.

Jei cilindrui valdyti naudojate skirstytuvą su skląsčiu,

turėtumėte žinoti, kad pasibaigus ciklui, svirtis automatiškai neatšoka.

Tada įsijungia apsauginis vožtuvas ir siurblys yra apkraunamas, kol svirtis pajudinama rankiniu būdu.

Tai tipiškas veikimas; visi rinkoje esantys skląsčio skirstytuvo vožtuvai turi šią funkciją.

BENDROJI INFORMACIJA:

Maksimalus srautas iki 40 l/min.

Variklio ir vienpusio bei dvipusio veikimo cilindrų valdymas.

Garantija: 2 metai

Pirmoje dalyje svirtis yra spyruoklinė, tai reiškia, kad ji grįžta į neutralią padėtį.

Pirmoje padėtyje svirtis yra neutrali (svirtis nustatyta vertikaliai), cilindro kotas nejuda – alyva teka į perpildymo angą.

Antroje darbinėje padėtyje (svirtis nustatyta įstrižai į priekį), cilindro kotas išsikiša.

Trečioje darbinėje padėtyje (svirtis nustatyta įstrižai atgal), cilindro kotas susitraukia.

Antroje dalyje svirtis yra su fiksatoriumi, t. y. ji pati išlaiko padėtį darbinėje padėtyje.

Pirmoje padėtyje neutrali (svirtis nustatyta vertikaliai), variklis nejuda – alyva teka į perpildymo angą.

Antroje padėtyje darbinė (svirtis nustatyta įstrižai į priekį), variklis sukasi į dešinę.

Trečioje padėtyje darbinė (svirtis nustatyta įstrižai atgal), variklis sukasi į kairę.

Vidiniai sriegiai korpuse:

Tiekimo jungtis: 1/2''

Grąžinimo jungtis: 1/2''

Prijungimo angos sekcijos: 3/8''

SLĖGIO DIAPAZONAS:

Didžiausias tiekimo slėgis: 250 barų

Didžiausias grąžinimo slėgis: 50 barų

Didžiausias slėgis sekcijose: 300 barų

Perpildymo vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.
190 barų esant 20 l/min.
200 barų esant 30 l/min.
210 barų esant 40 l/min.

Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Slėgio matuokliai – matavimo rinkiniai“

Rekomenduojama patikrinti ir nustatyti tinkamą slėgį prieš pradedant darbą.

Savaiminio reguliavimo galimybė, pilnas apsisukimo pokytis 30 barų.

TEMPERATŪROS DIAPAZONAS IR ALYVOS TIPAS:

Leistina aplinkos temperatūra: nuo -40 C iki +60 C

Leistina alyvos temperatūra: nuo -15 C iki +80 C

Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

GRAFINĖ SCHEMA:

Prekė detaliau

Prekės ženklas Badestnost

Kodas 1.10.00.0210.151

Charakteristikos

Gamintojas: Badestnost
Gamintojo detalės kodas: 1.10.00.021

Specifinė nuoroda

MPN: 1.10.00.021
