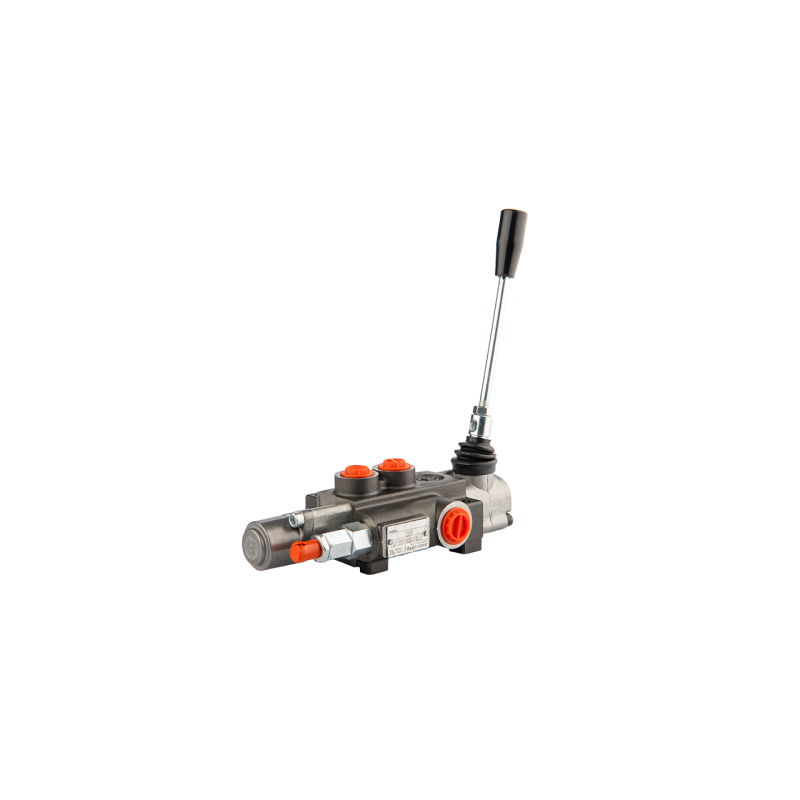

Hidraulinis skirstytuvas, 1 sekcija, 40L, su vienpusiu galiniu fiksatoriumi

Kodas 1.10.00.011.20.151

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJOS HIDRAULINIS SKIRSTYTUVAS P40L/min

SU VIENKRYPČIU GALINIU SKLAIDA

Simbolis:
1.10.00.011.2

Detalės gamintojas:
Badestnost

Pritaikymas:

Skirtiklis pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, „Auroches“, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai. Valdymo pavyzdys: dvigubo veikimo hidraulinis cilindras, dvikryptis hidraulinis variklis, varantis nedidelę masę.

Maksimalus srautas:
40 l/min

Vidiniai sriegiai korpuse:
P/T: 1/2'' ; A/B: 3/8''

Svirties veikimas:
trys padėtys (1 - 0 - 2)

Svirties padėtis:
skląsčias laiko svirtį galinėje darbinėje padėtyje. Iš darbinės padėties į priekį svirtis automatiškai grįžta į neutralią padėtį spyruoklės pagalba.

Slankiklio hidraulinė schema:
A (atleidus svirtį į neutralią padėtį, slankiklis išjungia A ir B išėjimus,
dėl ko iš karto sustoja ir užblokuoja surinktuvą, pvz., cilindrą arba hidraulinį variklį)

Didžiausias tiekimo slėgis:
250 bar

Didžiausias grąžinimo slėgis:
50 bar

Didžiausias slėgis sekcijose:
300 bar

Apsauginis vožtuvas:
Apsauginio vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

180 bar esant 10 l/min.
190 bar esant 20 l/min.
200 bar esant 30 l/min.
210 bar esant 40 l/min.

Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Manometrai – matavimo rinkiniai“.

Savaiminio reguliavimo galimybė, pilnas apsisukimas pasikeičia 30 barų.

Leistina aplinkos temperatūra: nuo -40 C iki +60 C

Leistina alyvos temperatūra: nuo -15 C iki +80 C

Rekomenduojama hidraulinė alyva: mineralinė alyva, pvz., HL 32 arba HL 46

Prekė detaliau

Prekės ženklas Badestnost

Kodas 1.10.00.011.20.151

Charakteristikos

Gamintojas: Badestnost
Gamintojo detalės kodas: 1.10.00.011.2

Specifinė nuoroda

MPN: 1.10.00.011.2
