Nauja

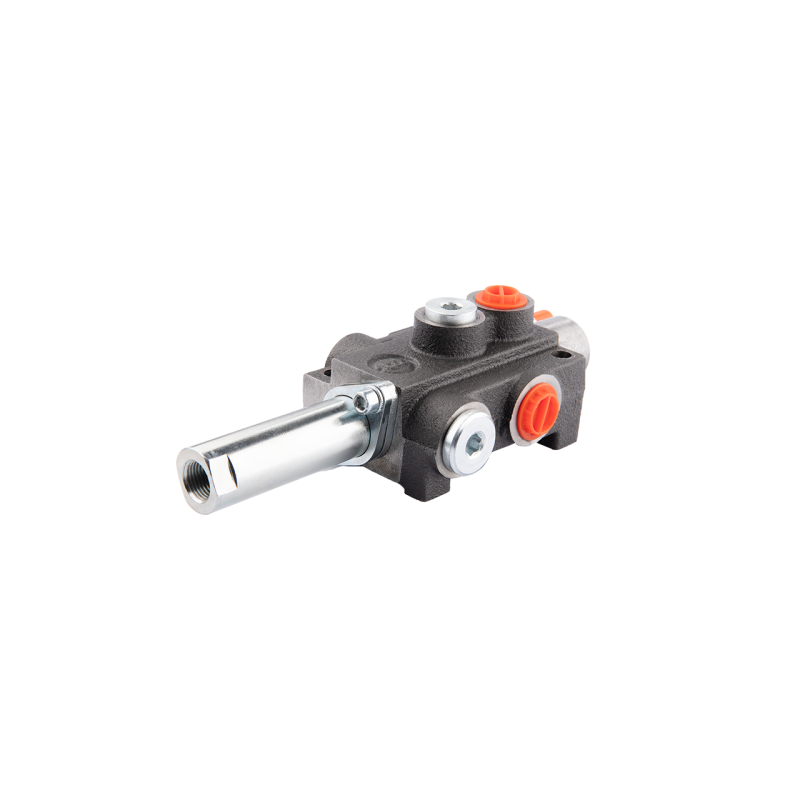

sekcijos hidraulinis skirstytuvas 40L su stūmoklio sekcija, valdoma trosu arba strypu

Kodas 1.10.30.0120.151

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJOS HIDRAULINIS SKIRSTYTUVAS 40L/min

SLYDYTUVAS, PRITAIKYTAS PRIE VIENO VEIKIMO CILINDRO

VALDOMA TROSU ARBA STRYPPU

Simbolis:
1.10.30.012

Detalės gamintojas:
Badestnost

Pritaikymas:

Plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai,
purkštuvai, vilkikai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos,
pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Stūmoklio dalis specialiai pritaikyta valdyti viengubo veikimo cilindrą.

Į antrąją dalies angą gamykloje įsukamas metalinis kamštis. Čia nereikia įrengti papildomo perpildymo. Viengubo veikimo cilindras laisvai krenta ir neblokuoja iš siurblio išeinančios alyvos srauto. Stūmoklio dalis yra labai naudinga TUR frontaliniuose krautuvuose su vienpusio veikimo cilindrais pagrindiniam rėmui kelti arba kitose mašinose, kuriose vienpusio veikimo cilindrai krenta naudojant gravitaciją. Maksimalus srautas: 40 l/min. Valdymo pavyzdys: vienpusio veikimo cilindras. Rekomenduojamas skirstytuvo valdymas: trosas arba strypas. Vidiniai sriegiai korpuse: 1/2 colio; grįžtamasis vamzdis: 1/2 colio; sekcijos: 3/8''

Slankiklių padėčių skaičius:
3 (1 - 0 - 2)

Slankiklio padėtis abiejose darbinėse padėtyse:
spyruoklė

Apsauginis vožtuvas:

Apsauginio vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.
190 barų esant 20 l/min.
200 barų esant 30 l/min.
210 barų esant 40 l/min.

Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Slėgio matuokliai – matavimo rinkiniai“.

Maksimalus tiekimo slėgis:
250 bar

Maksimalus grąžinimo slėgis:
50 bar

Maksimalus slėgis sekcijose:
300 bar

Kabelio jungtis:
Vidinis vamzdžio sriegis: M16x1,5
Vidinis slankiklio galo sriegis: M6x1,5

Leistina aplinkos temperatūra:
-40 C iki +60 C

Leistina alyvos Temperatūra: nuo -15 C iki +80 C. Rekomenduojama hidraulinė alyva: mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46.

Prekė detaliau

Prekės ženklas Badestnost

Kodas 1.10.30.0120.151

Charakteristikos

Gamintojas: Badestnost
Gamintojo detalės kodas: 1.10.30.012

Specifinė nuoroda

MPN: 1.10.30.012
