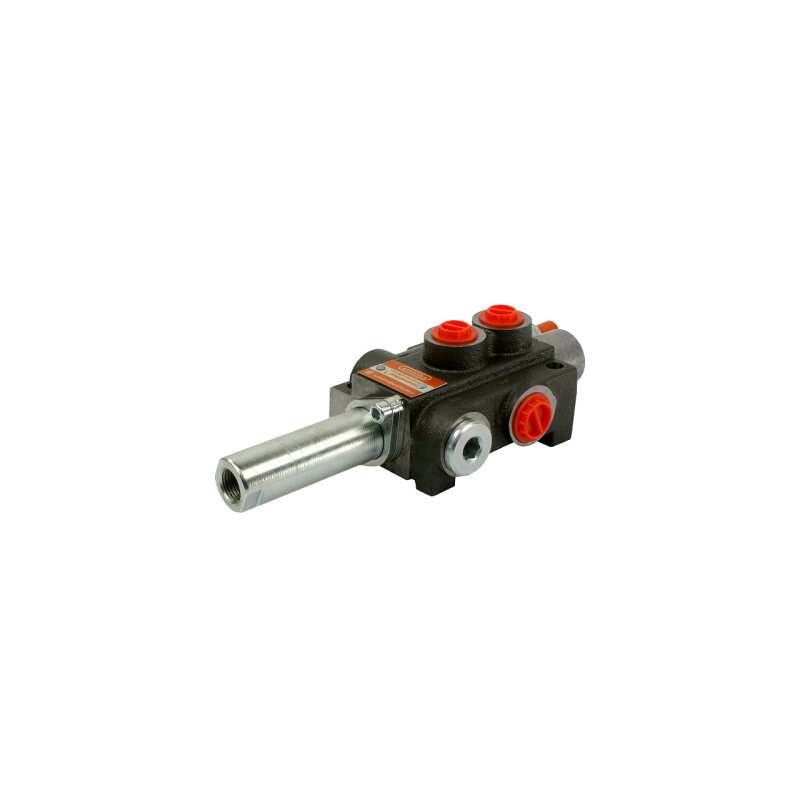

    1 sekcijos hidraulinis skirstytuvas, 40 l/min., valdomas trosais ir vairasvirtėmis
    • 1 sekcijos hidraulinis skirstytuvas, 40 l/min., valdomas trosais ir vairasvirtėmis

    1 sekcijos hidraulinis skirstytuvas, 40 l/min., valdomas trosais ir vairasvirtėmis

    1.10.30.0100.151
    Badestnost
    94,29 €
    Su mokesčiais
    pristatymas per 5-9 darbo dienas
    Kiekis

    Aprašymas


    1 SEKCIJOS HIDRAULINIS SKIRSTYTUVAS 40L/min.

    , VALDOMAS TROSU ARBA STRYPU

    Plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje.

    Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio technika, traktoriai, purkštuvai, vilkikai, ciklopai, HDS krautuvai, statybinė technika, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninė technika ir kiti hidrauliškai valdomi įrenginiai.

    Jis gali būti naudojamas visur, kur dėl saugumo, geresnio valdymo patogumo ar švaros skirstytuvą reikia montuoti už kabinos ribų. Kabinoje lieka tik valdymo blokas, pvz., vairasvirtė. Tai užtikrina, kad salone nebus alyvos nuotėkio rizikos.

    BENDROJI INFORMACIJA:

    Maksimalus srautas iki 40 l/min.

    Garantija: 2 metai

    Valdymo pavyzdys: vienpusio arba dvipusio veikimo cilindras.

    Rekomenduojamas skirstytuvo valdymas naudojant trosą ir specialią svirtį.

    VALDYMAS:

    3 padėčių slankiklis (1 - 0 - 2), spyruoklinis, t. y. jis grįžta į neutralią padėtį, kai trosas atsipalaiduoja.

    0 padėtis – neutrali (trosas atsilaisvinęs), cilindro stūmoklio kotas stovi – alyva teka į perpildymo angą.

    Darbinė padėtis 1 (trosas traukia slankiklį), cilindro stūmoklio kotas išsikiša.

    Darbinė padėtis 2 (trosas stumia slankiklį), cilindro stūmoklio kotas atsitraukia.

    JUNGIMAS:

    Vidiniai korpuso sriegiai:

    tiekimas: 1/2'' ; grąžinimas: 1/2'' ; sekcijos: 3/8''

    Kabelio jungtis:

    Vidinis vamzdžio sriegis: M16x1,5

    Vidinis slankiojančio antgalio sriegis: M6x1,5

    SLĖGIO DIAPAZONAS:

    Maksimalus tiekimo slėgis: 250 bar

    Maksimalus grąžinimo slėgis: 50 bar

    Maksimalus slėgis sekcijose: 300 bar

    Perpildymo vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

    180 bar esant 10 l/min.
    190 bar esant 20 l/min.
    200 bar esant 30 l/min.
    210 bar esant 40 l/min.

    Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Slėgio matuokliai – matavimo rinkiniai“.

    Rekomenduojama patikrinti ir nustatyti tinkamą slėgį prieš pradedant darbą.

    Galimybė savarankiškai reguliuoti, pilnas apsisukimas pasikeičia 30 barų.

    TEMPERATŪROS DIAPAZONAS IR ALYVOS TIPAS:

    Leidžiama Aplinkos temperatūra: nuo -40 C iki +60 C

    Leistina alyvos temperatūra: nuo -15 C iki +80 C

    Rekomenduojama mineralinė hidraulinė alyva, pvz., HL 32 arba HL 46

    Svarbu!!!

    Pakuotėje yra valdymo vožtuvas su svirtimi valdymui; troso komplektas pristatomas toje pačioje pakuotėje. Norint pritaikyti valdymo vožtuvą troso valdymui, reikia atsukti korpusą su svirtimi ir prisukti troso komplektą. Montavimas yra labai paprastas ir nereikalauja sudėtingų įrankių. Sumontavus troso komplektą, korpusas su svirtimi lieka klientui.

    Prekė detaliau
    Badestnost
    1.10.30.0100.151

    Charakteristikos

    Gamintojas
    Badestnost
    Gamintojo detalės kodas
    1.10.30.010

    Specifinė nuoroda

    MPN
    1.10.30.010
