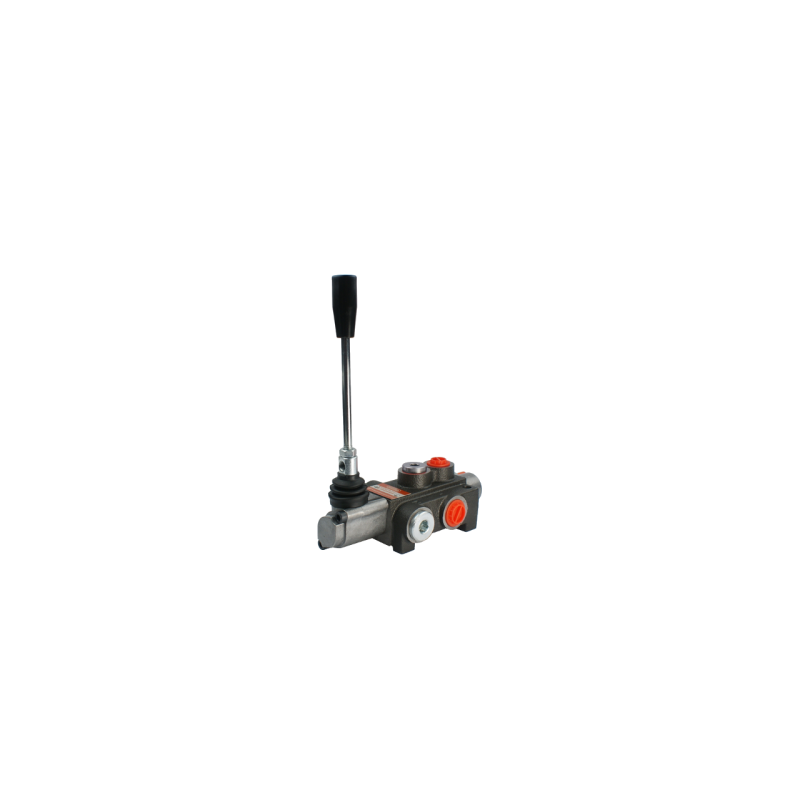

Hidraulinis skirstytuvas 1 sekcija 40L/min su stūmoklio sekcija Badestnost: P40 C1 GKZ1

Kodas 1.10.00.0120.151

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJOS HIDRAULINIS SKIRSTYTUVAS SU STŪMOKLIO DALIMI Plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje. Skirstytuvas pritaikytas įvairių tipų technikai, pavyzdžiui, žemės ūkio technikai, traktoriams, purkštuvams, vilkikams, ciklopams, HDS krautuvams, statybinei technikai, krautuvams, ekskavatoriams, šlavimo mašinoms, pramoninei technikai ir kitiems hidrauliškai valdomiems įrenginiams. Stūmoklio dalis specialiai pritaikyta valdyti vienpusio veikimo cilindrus. Antroji skyriaus anga gamykloje sumontuota su metaliniu kamščiu. Šioje vietoje nereikia papildomo perpildymo ventilio. Vienpusio veikimo cilindras laisvai krenta ir neužblokuoja iš siurblio išeinančio alyvos srauto. Stūmoklio dalis yra labai naudinga TUR frontaliniuose krautuvuose su vienpusiais cilindrais pagrindinio rėmo kėlimui.

BENDROJI INFORMACIJA:

Maksimalus srautas iki 40 l/min.

Vienpusis cilindro valdymas.

Garantija: 2 metai

Trijų padėčių svirtis ant spyruoklės, t. y. ji pati grįžta į vertikalią padėtį.

Pirmoji padėtis – neutrali (svirtis nustatyta vertikaliai) – cilindro kotas nejuda – alyva teka į perpildymo angą.

Antroji padėtis – darbinė (svirtis nustatyta įstrižai į priekį) – cilindro kotas išsikiša.

Trečioji darbinė padėtis (svirtis nustatyta įstrižai atgal) cilindro stūmoklio kotas atsitraukia.

Vidiniai korpuso sriegiai:

Tiekimo jungtis: 1/2''

Grąžinimo jungtis: 1/2''

Sekcijų jungtis: 3/8''

SLĖGIO DIAPAZONAS:

Didžiausias tiekimo slėgis: 250 barų

Didžiausias grąžinimo slėgis: 50 barų

Didžiausias slėgis sekcijose: 300 barų

Apsauginio vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.
190 barų esant 20 l/min.
200 barų esant 30 l/min.
210 barų esant 40 l/min.

Tikslaus slėgio matavimo rinkinius galite rasti manometrų – matavimo sekcijos rinkinių skyriuje

Rekomenduojama patikrinti ir nustatyti tinkamą slėgį prieš pradedant darbą.

Savaiminio reguliavimo galimybė, pilnas sukimosi pokytis 30 barų

TEMPERATŪROS DIAPAZONAS IR ALYVOS TIPAS:

Leistina aplinkos temperatūra: nuo -40 C iki +60 C

Leistina alyvos temperatūra: nuo -15 C iki +80 C

Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

GRAFINĖ SCHEMA:

Prekė detaliau

Prekės ženklas Badestnost

Kodas 1.10.00.0120.151

Charakteristikos

Gamintojas: Badestnost
Gamintojo detalės kodas: 1.10.00.012

Specifinė nuoroda

MPN: 1.10.00.012
