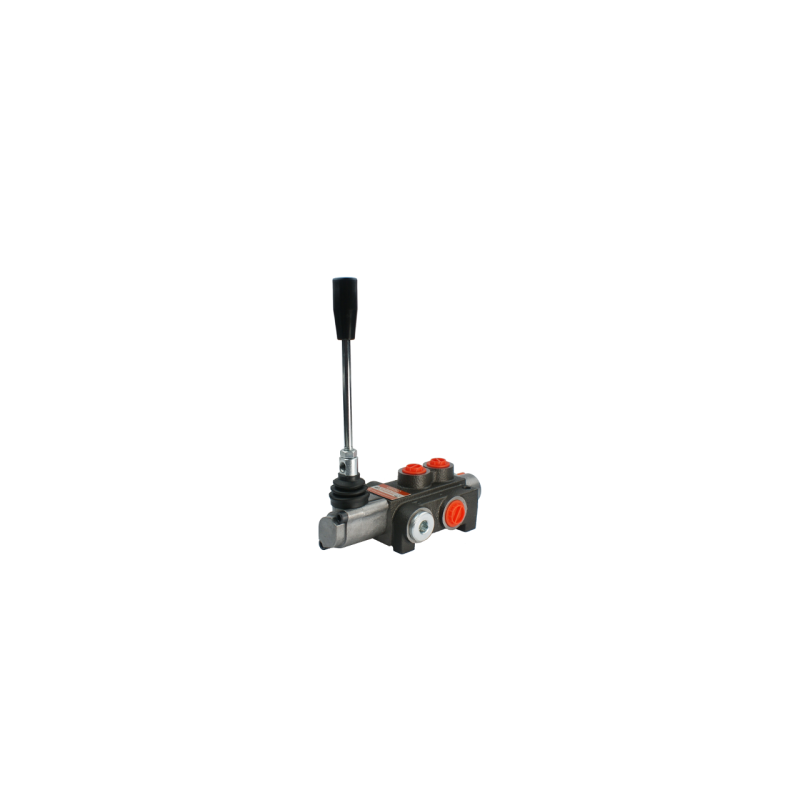

Hidraulinis skirstytuvas 1 sekcijos 40L su variklio fiksatoriumi

Kodas 1.10.00.0110.151

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

1 SEKCIJOS HIDRAULINIS SKIRSTYTUVAS SU VARIKLIO UŽRAKTU

Jis plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje.

Valdymo vožtuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai,

purkštuvai, vilkikai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos,

pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Dėl svirties su užraku valdymo vožtuvas idealiai tinka hidrauliniam varikliui valdyti.

Galite užvesti variklį ir nueiti nuo valdymo vožtuvo, nelaikydami svirties nuolat.

Pastaba!! Naudojant valdymo vožtuvą su užraku cilindrui valdyti,

turėtumėte žinoti, kad svirtis automatiškai neatšoka po ciklo pabaigos.

Tada įsijungia perpildymo vožtuvas ir siurblys yra apkraunamas, kol svirtis pajudinama rankiniu būdu.

Tai tipiškas veikimas; Visi rinkoje esantys fiksavimo skirstytuvai turi šią funkciją.

BENDROJI INFORMACIJA:

Maksimalus srautas iki 40 l/min.

Vieno ir dvigubo veikimo variklio arba cilindro valdymas.

Garantija: 2 metai

Svirtis su fiksatoriumi, tai reiškia, kad ji automatiškai išlaiko darbinę padėtį.

Pirma padėtis yra neutrali (svirtis nustatyta vertikaliai), kai variklis nejuda – alyva teka į perpildymo angą.

Antra padėtis veikia (svirtis nustatyta įstrižai į priekį), kai variklis sukasi pagal laikrodžio rodyklę.

Trečia padėtis veikia (svirtis nustatyta įstrižai atgal), kai variklis sukasi prieš laikrodžio rodyklę.

Vidiniai sriegiai korpuse:

Tiekimo jungtis: 1/2''

Grąžinimo jungtis: 1/2''

Prijungimo angos sekcijos: 3/8''

SLĖGIO DIAPAZONAS:

Didžiausias tiekimo slėgis: 250 barų

Didžiausias grąžinimo slėgis: 50 barų

Didžiausias slėgis sekcijose: 300 barų

Perpildymo vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.
190 barų esant 20 l/min.
200 barų esant 30 l/min.
210 barų esant 40 l/min.

Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Slėgio matuokliai – matavimo rinkiniai“

Rekomenduojama patikrinti ir nustatyti tinkamą slėgį prieš pradedant darbą.

Galimybė savarankiškai reguliuoti, visiškai pakeisti sukimosi kryptį 30 barų.

TEMPERATŪROS DIAPAZONAS IR ALYVOS TIPAS:

Leistina aplinkos temperatūra: nuo -40 C iki +60 C

Leistina alyvos temperatūra: nuo -15 C iki +80 C

Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

GRAFINĖ SCHEMA:

Prekė detaliau

Prekės ženklas Badestnost

Kodas 1.10.00.0110.151

Charakteristikos

Gamintojas: Badestnost
Gamintojo detalės kodas: 1.10.00.011

Specifinė nuoroda

MPN: 1.10.00.011
