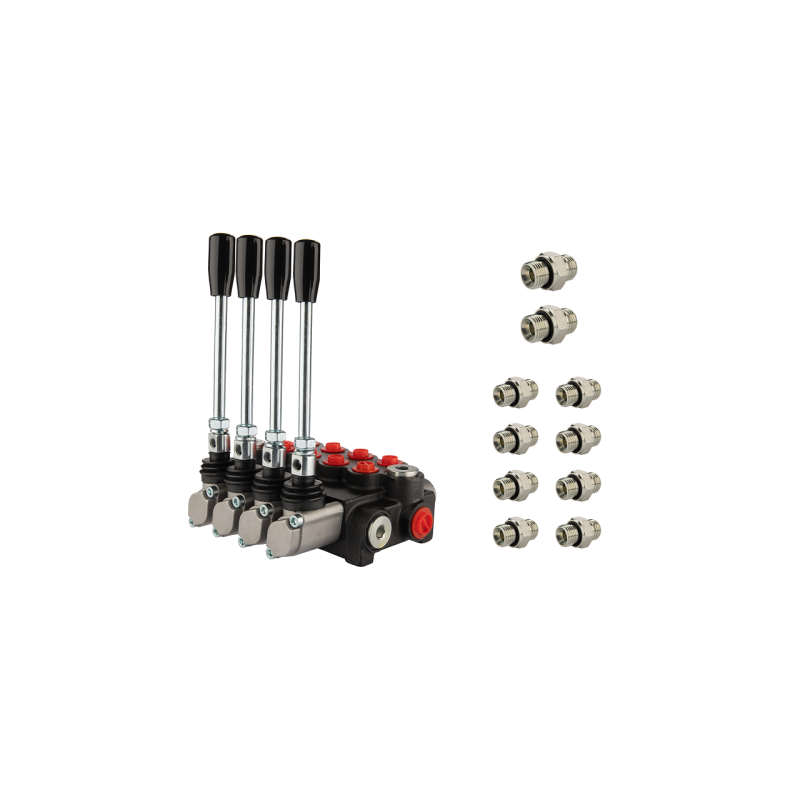

Hidraulinis skirstytuvas, 4 sekcijų, 30 l/min., 4P40, su 18/16 jungtimis, „Hydrolider“

1.10.01.040.18160.151
Hydrolider
119,67 €
Su mokesčiais
pristatymas per 5-9 darbo dienas
Kiekis

Aprašymas
SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS 4P40A1A1A1A1GKZ1

SU JUNGTIŲ RINKINIU SU M18x1.5 IR M16x1.5 IŠLEIDIMO ANGOMIS

Simbolis:
1.10.01.040.1816

Dalies gamintojas:
Hydroleader

Pritaikymas:

Tinka valdyti vienpusio arba dvipusio veikimo cilindrus. Jame yra slėgio išleidimo anga N, reikalinga nuosekliosioms jungtims arba skirstytuvo montavimui kaip dar vienas skirstytuvas esamoje sistemoje.

Skirstytuvas skirtas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, „Auroche“, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Maksimalus srautas:
30 l/min

Valdymas:
vieno arba dvigubo veikimo cilindrai

Sekcijų skaičius:
4

Vidiniai korpuso sriegiai:
tiekimas: G 1/2''; grįžtamasis: G 1/2''; sekcijos: G 3/8''

Jungčių rinkinys ir prijungimas prie žarnų:

Visos rinkinyje siūlomos jungtys turi NBR sandariklį, kuris užtikrina sandarų sujungimą su skirstytuvu. Hidraulinių žarnų pusėje jungtys turi 24° lizdą, pritaikytą žarnoms, kuriose sumontuotos DKOL, DKOL-90, DKOL-45 jungtys su tipiniu 24° užspaudimo kūgiu. Jungčiai su žarnomis nereikia papildomo sandarinimo.

Išleidimo sriegis tiekimo pusėje [P]: M18x1,5
Išleidimo sriegis grąžinimo pusėje [T]: M18x1,5
Išleidimo sriegis sekcijoje [A / B]: M16x1,5

Maksimalus tiekimo slėgis:
315 bar

Maksimalus grąžinimo slėgis:
50 bar

Maksimalus slėgis sekcijose:
300 bar

Svirties veikimas:

Kiekviena trijų padėčių svirtis (1 - 0 - 2) yra ant spyruoklės, kuri automatiškai grįžta iš darbinės padėties į neutralią pradinę padėtį.
0 padėtis – neutrali (svirtis nustatyta vertikaliai), cilindro stūmoklio kotas stovi – alyva teka į perpildymo angą.
1 padėtis – darbinė (svirtis nustatyta įstrižai į priekį), cilindro stūmoklio kotas išsikiša.
2 padėtis – darbinė (svirtis nustatyta įstrižai atgal), cilindro stūmoklio kotas susitraukia.

Apsauginis vožtuvas:

Apsauginio vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

170 bar esant 10 l/min.
180 bar esant 20 l/min.
190 bar esant 30 l/min.

Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Slėgio matuokliai – matavimo rinkiniai“. Prieš pradedant, rekomenduojama patikrinti ir nustatyti tinkamą slėgį. Galimas savaiminis reguliavimas, pilnas apsisukimas pasikeičia 30 barų.

Leistina aplinkos temperatūra:
nuo -40 C iki +60 C

Leistina alyvos temperatūra:
nuo -15 C iki +80 C

Rekomenduojama hidraulinė alyva:
mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

Prekė detaliau
Hydrolider
1.10.01.040.18160.151

Charakteristikos

Gamintojas
Hydrolider
Gamintojo detalės kodas
1.10.01.040.1816

Specifinė nuoroda

MPN
1.10.01.040.1816
