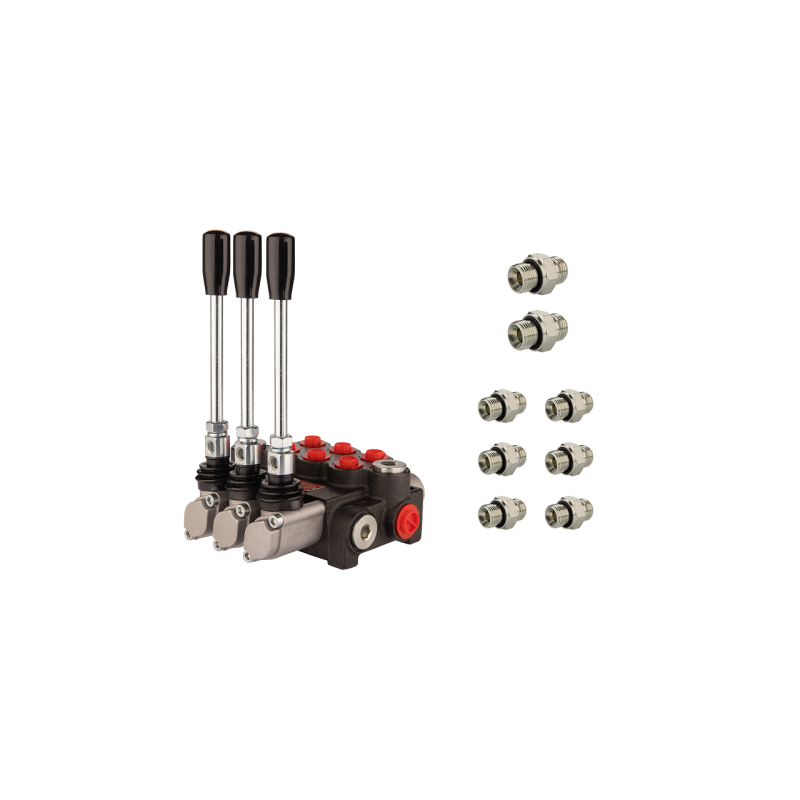

    3 sekcijų hidraulinis skirstytuvas 30 l/min. 3P40 su 18/16 jungtimis „Hydrolider“

    1.10.01.030.18160.151
    Hydrolider
    94,58 €
    Su mokesčiais
    pristatymas per 5-9 darbo dienas
    Kiekis

    Aprašymas
    SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS 3P40A1A1A1GKZ1

    SU JUNGTIŲ RINKINIU SU M18x1.5 IR M16x1.5 IŠLEIDIMO ANGA

    Simbolis:
    1.10.01.030.1816

    Dalies gamintojas:
    Hydroleader

    Pritaikymas:

    Tinka valdyti vienpusio arba dvipusio veikimo cilindrus. Jame yra slėgio išleidimo anga N, reikalinga nuosekliosioms jungtims arba skirstytuvo montavimui kaip dar vienas esamoje sistemoje.

    Skirstytuvas skirtas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, „Auroche“, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

    Maksimalus srautas:
    30 l/min

    Valdymas:
    vieno arba dvigubo veikimo cilindrai

    Sekcijų skaičius:
    3

    Vidiniai sriegiai korpuse:
    tiekimas: G 1/2''; grįžtamasis: G 1/2''; sekcijos: G 3/8''

    Jungčių rinkinys ir prijungimas prie žarnų:

    Visos rinkinyje siūlomos jungtys turi NBR sandariklį, kuris užtikrina sandarų sujungimą su skirstytuvu. Hidraulinių žarnų pusėje jungtys turi 24° lizdą, pritaikytą žarnoms, kuriose sumontuotos DKOL, DKOL-90, DKOL-45 jungtys su tipiniu 24° užspaudimo kūgiu. Jungčiai su žarnomis nereikia papildomo sandarinimo.

    Išleidimo sriegis tiekimo pusėje [P]: M18x1,5
    Išleidimo sriegis grąžinimo pusėje [T]: M18x1,5
    Išleidimo sriegis sekcijoje [A / B]: M16x1,5

    Maksimalus tiekimo slėgis:
    315 bar

    Maksimalus grąžinimo slėgis:
    50 bar

    Maksimalus slėgis sekcijose:
    300 bar

    Svirties veikimas:

    Kiekviena trijų padėčių svirtis (1 - 0 - 2) yra ant spyruoklės, kuri automatiškai grįžta iš darbinės padėties į neutralią pradinę padėtį.
    0 padėtis – neutrali (svirtis nustatyta vertikaliai), cilindro stūmoklio kotas stovi – alyva teka į perpildymo angą.
    1 padėtis – darbinė (svirtis nustatyta įstrižai į priekį), cilindro stūmoklio kotas išsikiša.
    2 padėtis – darbinė (svirtis nustatyta įstrižai atgal), cilindro stūmoklio kotas susitraukia.

    Apsauginis vožtuvas:

    Apsauginio vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

    170 bar esant 10 l/min
    180 bar esant 20 l/min
    190 bar esant 30 l/min

    Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Slėgio matuokliai – matavimo rinkiniai“. Prieš pradedant, rekomenduojama patikrinti ir nustatyti tinkamą slėgį. Galimas savaiminis reguliavimas, pilnas apsisukimas pasikeičia 30 bar.

    Leistina aplinkos temperatūra:
    nuo -40 C iki +60 C

    Leistina alyvos temperatūra:
    nuo -15 C iki +80 C

    Rekomenduojama hidraulinė alyva:
    mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

    Prekė detaliau
    Hydrolider
    1.10.01.030.18160.151

    Charakteristikos

    Gamintojas
    Hydrolider
    Gamintojo detalės kodas
    1.10.01.030.1816

    Specifinė nuoroda

    MPN
    1.10.01.030.1816
