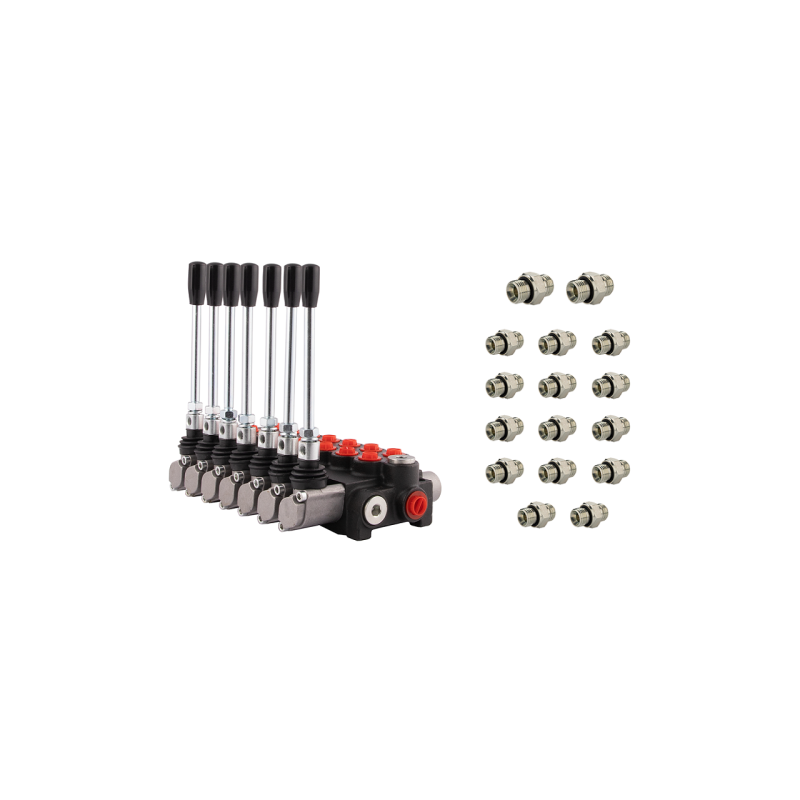

Hidraulinis skirstytuvas 7 sekcijų 20 l/min P40 su 16/16 jungtimis Hydrolider

Kodas 1.10.01.070.16160.151

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P40A1A1A1A1A1A1A1A1GKZ1

SU JUNGTIŲ RINKINIU SU M16x1,5 IŠLEIDIMO ANGA

Simbolis:
1.10.01.070.1616

Dalies gamintojas:
Hydroleader

Pritaikymas:

Tinka valdyti vienpusio arba dvipusio veikimo cilindrą. Turi N slėgio išvestį, reikalingą nuosekliajam sujungimui arba skirstytuvo montavimui kaip dar vieno esamoje sistemoje.

Skirstytuvas skirtas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, „Auroche“, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Maksimalus srautas:
20 l/min

Valdymas:
vienpusis arba dvipusis cilindras

Sekcijų skaičius:
7

Vidiniai sriegiai korpuse:
tiekimas: G 1/2''; grįžimas: G 1/2''; sekcijos: G 3/8''

Jungčių rinkinys ir jungtis su žarnomis:

Visos rinkinyje siūlomos jungtys turi NBR sandariklius, kurie užtikrina sandarų sujungimą su skirstytuvu. Hidraulinių žarnų pusėje jungtys turi 24° lizdą, pritaikytą žarnoms, kuriose sumontuotos DKOL, DKOL-90, DKOL-45 jungtys su tipiniu 24° užspaudimo kūgiu. Jungčiai su žarnomis nereikia papildomo sandarinimo.

Išleidimo sriegis tiekimo pusėje [P]: M16x1,5
Išleidimo sriegis grąžinimo pusėje [T]: M16x1,5
Išleidimo sriegis sekcijoje [A / B]: M16x1,5

Maksimalus tiekimo slėgis:
315 bar

Maksimalus grąžinimo slėgis:
50 bar

Maksimalus slėgis sekcijose:
300 bar

Svirties veikimas:

Trijų padėčių svirtis (1 - 0 - 2), spyruoklinė, t. y. ji pati grįžta į vertikalią padėtį.
0 padėtis neutrali (svirtis nustatyta vertikaliai) cilindro stūmoklio kotas nejuda – alyva teka į perpildymo angą.

Darbinė padėtis 1 (svirtis nustatyta įstrižai į priekį) cilindro stūmoklio kotas išsikiša.

Darbinė padėtis 2 (svirtis nustatyta įstrižai atgal) cilindro kotas susitraukia.

Apsauginis vožtuvas:

Apsauginio vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

170 bar esant 10 l/min.
180 bar esant 20 l/min.

Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Slėgio matuokliai – matavimo rinkiniai“. Prieš pradedant, rekomenduojama patikrinti ir nustatyti tinkamą slėgį. Galimas savaiminis reguliavimas, pilnas apsisukimas pasikeičia 30 barų.

Leistina aplinkos temperatūra:
nuo -40 C iki +60 C

Leistina alyvos temperatūra:
nuo -15 C iki +80 C

Rekomenduojama hidraulinė alyva:
mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 1.10.01.070.16160.151

Charakteristikos

Gamintojas: Hydrolider
Gamintojo detalės kodas: 1.10.01.070.1616

Specifinė nuoroda

MPN: 1.10.01.070.1616
