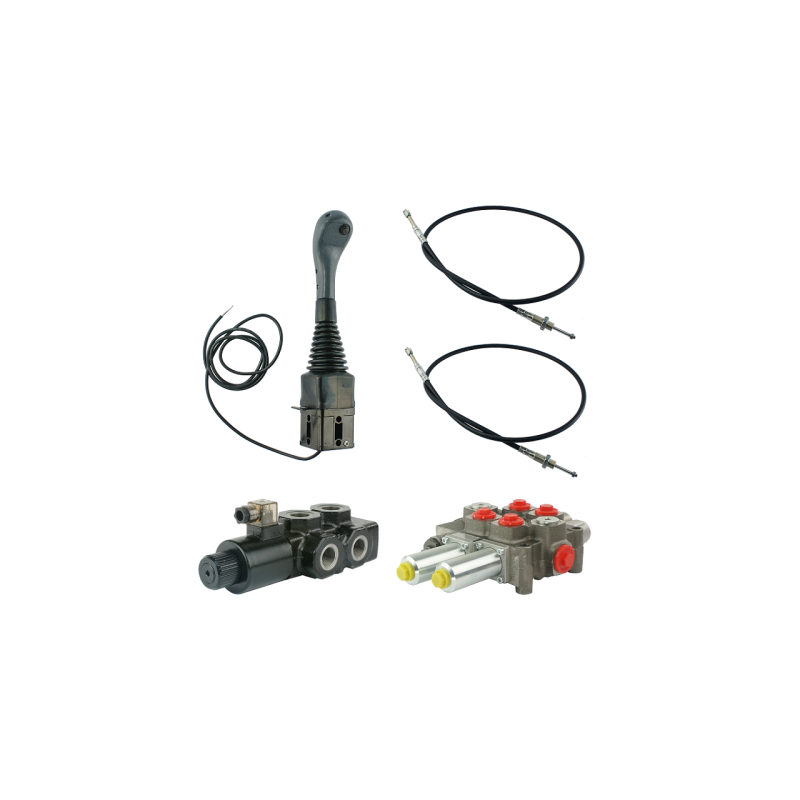

3 sekcijų hidraulinis komplektas: 120 l skirstytuvas su plūduriuojančia sekcija + 6/2 solenoidinis vožtuvas + valdymo svirtis su

Kodas 1.25.26.003.550.151

Prekės ženklas Galtech

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS RINKINYS KRAUTUVUI
VALDYMO SVIRTIS SU VIENU MYGTUKU + 2x 3m LAIDAS
+ 2 SEKCIJŲ SKIRSTYTUVAS 120L SU VIENA PLAUKIOJANČIA SEKCIJA

+ 6/2 SOLENOIDINIS VOŽTUVAS TREČIAI SEKCIJAI (GRIEBTUVUI, KROKODILUI)

Pritaikymas:
Tinka traktoriams ir mašinoms su atviros grandinės hidraulinėmis sistemomis. Atviros grandinės sistemai būdinga tai, kad hidraulinis siurblys paleidžiamas užvedus variklį, o hidraulinis skirstytuvas, kai nenaudojamas, laisvai tiekia alyvą iš siurblio link bako. Siurblys veikia laisvai, o alyva cirkuliuoja tarp skirstytuvo siurblio ir bako esant žemam slėgiui. Rinkinys tinka įvairių tipų technikai, pavyzdžiui, žemės ūkio technikai, traktoriams, purkštuvams, TUR, ciklopams, HDS krautuvams, statybinei technikai, krautuvams, ekskavatoriams, šlavimo mašinoms, pramoninei technikai ir kitiems hidrauliškai valdomiems įrenginiams. Idealiai tinka valdyti tris TUR sekcijas, rėmo pakėlimą, kaušo pakreipimą ir griebtuvą arba griebtuvą traktoriuose, kurių hidraulinio siurblio našumas neviršija 120 l/min. Plaukiojanti sekcija, dar vadinama laisvo grąžinimo sekcija, naudojama, be kita ko, sniego valytuvuose ir TUR frontaliniuose krautuvams. Ji leidžia stūmoklio kotui laisvai judėti hidrauliniuose cilindruose, apsaugant nuo pažeidimų komponentus, tiesiogiai besiliečiančius su žeme, pvz., valytuvo peilį. Privalumai: Valdymas vairasvirte suteikia daug privalumų, kurie leidžia dirbti greičiau, maloniau ir saugiau. Vairasvirtė visų pirma reiškia patogesnį, patogesnį ir tikslesnį mašinos valdymą. Vairasvirtės montavimas kabinos viduje ir skirstytuvo išlankstymas į išorę užtikrina, kad kabina būtų švari ir be alyvos nuotėkių. Valdymo svirties techniniai parametrai: Laido prijungimo sistema: 6 mm šakutė Mygtukų skaičius: vienas Rankenos užraktas: yra Detalės gamintojas: „Indemar“ Laido techniniai parametrai: Laido ilgis komplekte: 3 m Sriegiai skirstytuvo pusėje: Laido korpusas M16x1,5, kabelio laikiklis M6x1 Rutulio skersmuo valdymo svirties pusėje: 14 mm Pagaminta Lenkijoje, skirta: „Hydrolider Polska“ Skirstytuvo techniniai parametrai: Vidiniai sriegiai korpuse: Tiekimas: 3/4''; Grįžimas: 3/4''; Sekcijų skaičius: 3/4''
Kabelių jungtys:
Vidinis vamzdžio sriegis: M16x1,5
Vidinis slankiojančio antgalio sriegis: M6x1

Maksimalus tiekimo slėgis:
250 bar Maksimalus grąžinimo slėgis:
25 bar Maksimalus slėgis sekcijose:
300 bar Gamyklinis perpildymo vožtuvo nustatymas:
175 bar Savireguliavimo galimybė: pilnas apsisukimo keitimas 30 bar Leistina aplinkos temperatūra:
-40 C iki +60 C Leistina alyvos temperatūra:
-15 C iki +80 C Rekomenduojama hidraulinė alyva:
mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46 Dalies gamintojas: Galtech
Solenoidinio vožtuvo techniniai parametrai:

Maksimalus srautas: 140 l/min Vidiniai sriegiai korpuse:
BSP 3/4" Maksimalus slėgis:
315 bar Dalies gamintojas:
Walvoil Pritaikymas: Solenoidinis vožtuvas prijungtas prie vienos iš dviejų skirstytuvo sekcijų, ją dubliuojant. Elektriniu būdu valdomas 2 padėčių slankiklis perjungia alyvos srautą iš skirstytuvo tarp dviejų... pavaros. Krautuvėje tai gali būti niveliavimo (pakreipimo) pavaros ir griebtuvo arba krokodilo formos pavaros. Praktiškai judinant vairasvirtę nespaudžiant mygtuko, valdomas pakreipimo pavaros mechanizmas, o paspaudus mygtuką, valdymas persijungia į griebtuvo arba krokodilo formos uždarymo ir atidarymo režimą. Valdymas: 2 padėčių slankiklis yra spyruoklinis, tai reiškia, kad nutraukus ritės maitinimą, jis grįžta į neutralią padėtį. Slankiklio 1 padėtis (valdymo svirties mygtukas nenuspaustas) – valdo 1 cilindrą. Slankiklio 2 padėtis (valdymo svirties mygtukas nuspaustas) – valdo 2 cilindrą.

Prekė detaliau

Prekės ženklas Galtech

Kodas 1.25.26.003.550.151

Charakteristikos

Gamintojas: Galtech
Gamintojo detalės kodas: 1.25.26.003.55

Specifinė nuoroda

MPN: 1.25.26.003.55
