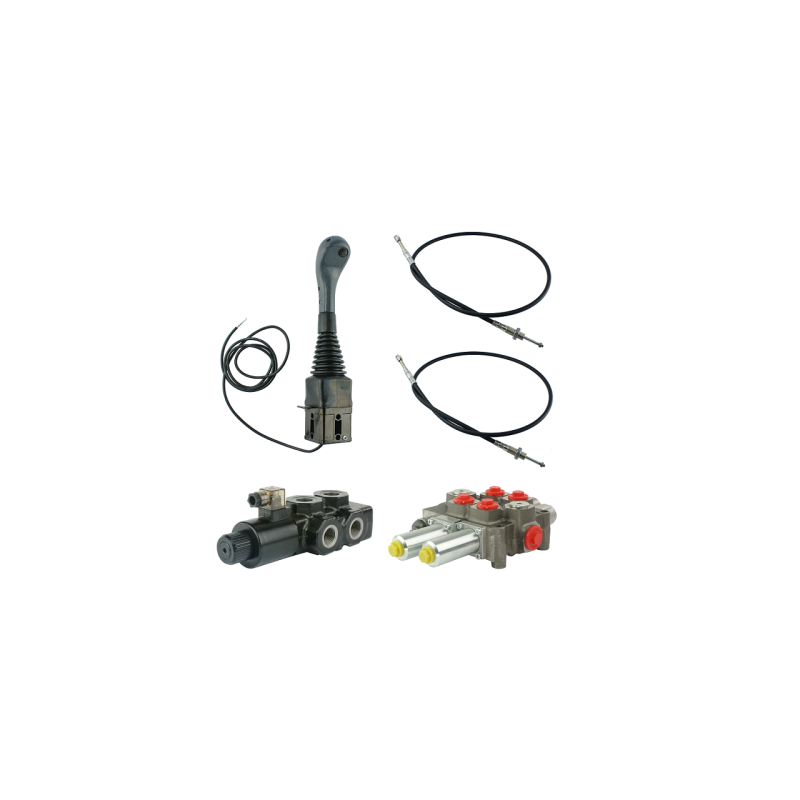

3 dalių hidraulinis komplektas: 120 l skirstytuvas + 6/2 solenoidinis vožtuvas + valdymo svirtis su vienu mygtuku + du 2 m kabel

Kodas 1.25.60.003.30.151

Prekės ženklas Galtech

Aprašymas
Prekė detaliau

Aprašymas

3 SEKCIJŲ HIDRAULINIS RINKINYS KRAUTUVUI

VALDYMO SVIRTIS SU VIENU MYGTUKU + 2x 2 m LAIDU + 2 SEKCIJŲ SKIRSTYTUVAS 120L

+ 6/2 SOLENOIDINIS VOŽTUVAS TREČIAI SEKCIJAI (GRIEBTUVUI, KROKODILUI)

Pritaikymas:

Tinka traktoriams ir mašinoms su uždara hidrauline sistema (be LS sistemos), kurioje palaikomas pastovus slėgis. Šiose sistemose dažnai yra prioritetinis vožtuvas, o siurblys vienu metu maitina krautuvo hidrauliką ir vairo mechanizmą, pavyzdžiui, senesniuose „John Deere“ traktorių modeliuose. Rinkinys tinka įvairioms mašinoms, tokioms kaip žemės ūkio technika, traktoriai, purkštuvai, bokšteliai, ciklopai, HDS krautuvai, statybinė technika, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninė technika ir kita hidrauliškai valdoma įranga. Idealiai tinka valdyti tris bokštelio, rėmo kėlimo, kaušo pakreipimo ir griebtuvo arba griebtuvo sekcijas traktoriuose, kurių hidraulinio siurblio našumas neviršija 120 l/min. Privalumai: valdymas vairasvirtėmis suteikia daug privalumų, kurie leidžia dirbti greičiau, maloniau ir saugiau. Svarbiausia, kad vairasvirtė suteikia patogesnį, praktiškesnį ir tikslesnį mašinos valdymą. Valdymo svirtį sumontavus kabinos viduje, o skirstytuvą išvertus į išorę, kabina išlieka švari ir be alyvos nuotėkių.

Valdymo svirties techniniai parametrai:

Prijungimo sistema su trosais:

Šakių skersmuo 6 mm

Mygtukų skaičius:

Rankenos užraktas:

Detalės gamintojas:
Indemar

Valdymo svirties techniniai parametrai:

Komplekte esančių trosų ilgis:

2 m

Sriegiai skirstytuvo pusėje:

kabelis M16x1,5, kabelių laikiklis M6x1

Valdymo svirties šoninė šakė su kaiščio skyle:

6 mm

Pagaminta Lenkijoje, skirta:

Hydrolider Polska

Valdymo svirties techniniai parametrai:

Vidiniai sriegiai korpuse:

maitinimo šaltinis: 3/4''; grįžtamasis vamzdis: 3/4''; Sekcijų skersmuo: 3/4''

Kabelių jungtys:

Vidinis vamzdžio sriegis: M16x1,5
Vidinis slankiojančio antgalio sriegis: M6x1

Maksimalus tiekimo slėgis:

250 bar

Maksimalus grąžinimo slėgis:

25 bar

Maksimalus slėgis sekcijose:

300 bar

Gamyklinis perpildymo vožtuvo nustatymas:

175 bar

Savaiminio reguliavimo galimybė:

pilnas apsisukimo pokytis 30 bar

Leistina aplinkos temperatūra:

-40 C iki +60 C

Leistina alyvos temperatūra:

-15 C iki +80 C

Rekomenduojama hidraulinė alyva:

mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

Detalės gamintojas:
Galtech

Techniniai parametrai Solenoidinis vožtuvas:

Maksimalus srautas:
140 l/min

Vidiniai sriegiai Korpusas:

BSP 3/4"

Maksimalus slėgis:

315 bar

Dalies gamintojas:

Walvoil

Taikymas:

Soleroidinis vožtuvas prijungtas prie vienos iš dviejų skirstytuvo sekcijų, ją padvigubinant. Elektriniu būdu valdomas 2 padėčių slankiklis perjungia alyvos srautą iš skirstytuvo tarp dviejų pavarų. Krautuvėje tai gali būti niveliavimo (pakreipimo) pavaros ir griebtuvo arba krokodilo formos pavaros. Praktiškai vairasvirtės judesys be paspausto mygtuko valdo pakreipimo pavarą, o paspaudus mygtuką, valdymas persijungia į griebtuvo arba krokodilo formos uždarymą ir atidarymą.

Valdymas:

22 padėčių slankiklis yra spyruoklinis, t. y. jis grįžta į neutralią padėtį nutraukus ritės maitinimą.

Slankiklio 1 padėtis (valdymo svirties mygtukas nepaspaustas) – 1 valdymo cilindras.
Slankiklio 2 padėtis (valdymo svirties mygtukas paspaustas) – 2 valdymo cilindras.

Prekė detaliau

Prekės ženklas Galtech

Kodas 1.25.60.003.30.151

Charakteristikos

Gamintojas: Galtech
Gamintojo detalės kodas: 1.25.60.003.3

Specifinė nuoroda

MPN: 1.25.60.003.3
