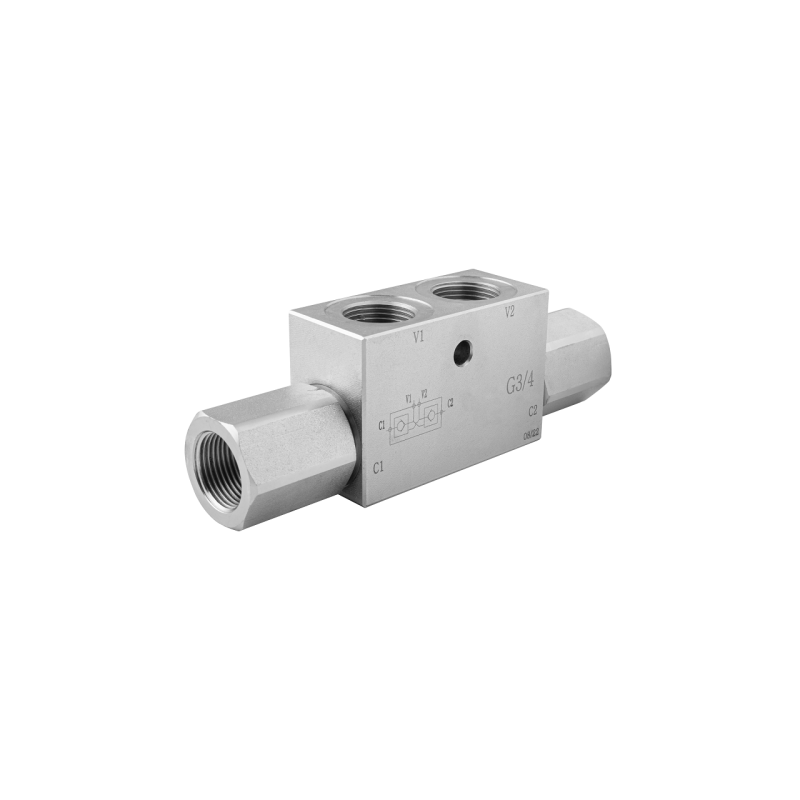

Dvigubas atbulinis vožtuvas VBPDE 3/4 100L/min HLR

Kodas 1.35.17.0240.151

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

HIDRAULINIS ATKARPINIS VOŽTUVAS „UŽRAKTAS“ VBPDE 3/4"
DVIGUBOS VEIKIMO CILINDRUI

Simbolis:
1.35.17.024

Dalies gamintojas:
Hydroleader

Pritaikymas:

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, statybose ir pramonėje. Vožtuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: „Tury“, „Cyklops“, žemės ūkio ir pramonės mašinoms, šakiniams krautuvams ir kitiems hidrauliškai valdomiems įrenginiams. Dvigubai valdomas atbulinis vožtuvas, dar vadinamas „užraktu“, naudojamas cilindro stūmoklio koto judėjimui abiem kryptimis blokuoti. Jis užtikrina stūmoklio koto padėties stabilizavimą, kai krypties valdymo vožtuvas nevaldomas ir cilindrą veikia didelės jėgos. Vožtuvo užraktas nustoja veikti, kai valdomas hidraulinis krypties valdymo vožtuvas.

Techniniai duomenys:

Prijungimas: Prijunkite V1 ir V2 prie tiekimo linijų, pvz., sekcijų hidrauliniame skirstytuve. Prijunkite C1 ir C2 prie imtuvo, pvz., dvigubo veikimo cilindras. Srautas iš V1 į C1 ir iš V2 į C2 yra visiškai užblokuotas, kai V1 ir V2 nėra slėgio veikiami. Srautas iš V1 į C1 ir iš V2 į C2 atsidaro, kai V1 arba V2 yra slėgio veikiami.

Maksimalus srautas:
200 l/min

Hidraulinių skylių skaičius korpuse:
4

Vidiniai sriegiai korpuse:
BSP 3/4''

Medžiaga:
Cinkuotas plienas

Maksimalus leistinas slėgis:
300 bar

Srauto iš V į C atidarymo slėgis:
2 bar

Leistina aplinkos temperatūra:
-40 C iki +60 C

Leistina alyvos temperatūra:
-15 C iki +80 C

Alyvos tipas:
Mineralinė hidraulinė alyva

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 1.35.17.0240.151

Charakteristikos

Gamintojas: Hydrolider
Gamintojo detalės kodas: 1.35.17.024

Specifinė nuoroda

MPN: 1.35.17.024
