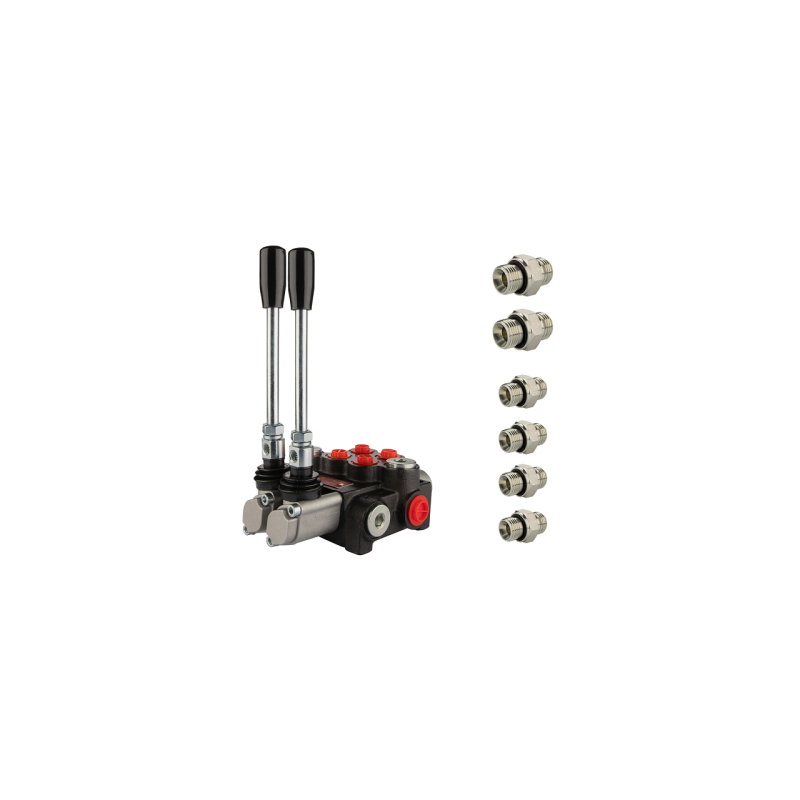

    Hidraulinis skirstytuvas, 2 sekcijos, 10 l/min., 2P40, su 16/14 jungtimis, „Hydrolider“

    1.10.01.020.16140.151
    Hydrolider
    74,16 €
    Su mokesčiais
    pristatymas per 5-9 darbo dienas
    Kiekis

    Aprašymas
    SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS 2P40A1A1GKZ1

    SU JUNGTIŲ RINKINIU SU M16x1.5 IR M14x1.5 IŠLEIDIMO ANGOMIS

    Simbolis:
    1.10.01.020.1614

    Dalies gamintojas:
    Hydroleader

    Pritaikymas:

    Tinka valdyti vienpusio arba dvipusio veikimo cilindrus. Turi slėgio išleidimo angą N, reikalingą nuosekliajam sujungimui arba skirstytuvo montavimui kaip kito skirstytuvo esamoje sistemoje. Skirstytuvas skirtas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, „Auroche“, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

    Maksimalus srautas:
    10 l/min

    Valdymas:
    viengubo arba dvigubo veikimo cilindrai

    Sekcijų skaičius:
    2

    Vidiniai korpuso sriegiai:
    tiekimas: G 1/2''; grąžinimas: G 1/2''; sekcijos: G 3/8''

    Jungčių rinkinys ir prijungimas prie žarnų:

    Visos rinkinyje siūlomos jungtys turi NBR sandariklį, kuris užtikrina sandarų sujungimą su skirstytuvu. Hidraulinių žarnų pusėje jungtys turi 24° lizdą, pritaikytą žarnoms, kuriose sumontuotos DKOL, DKOL-90, DKOL-45 jungtys su tipiniu 24° užspaudimo kūgiu. Jungčiai su žarnomis nereikia papildomo sandarinimo.

    Išėjimo sriegis tiekimo pusėje [P]: M16x1,5
    Išėjimo sriegis grąžinimo pusėje [T]: M16x1,5
    Išėjimo sriegis sekcijoje [A / B]: M14x1,5

    Maksimalus tiekimo slėgis:
    315 bar

    Maksimalus grąžinimo slėgis:
    50 bar

    Maksimalus slėgis sekcijose:
    300 bar

    Svirties veikimas:

    Kiekviena trijų padėčių svirtis (1 - 0 - 2) yra ant spyruoklės, kuri automatiškai grįžta iš darbinės padėties į neutralią pradinę padėtį.
    0 padėtis – neutrali (svirtis nustatyta vertikaliai), cilindro stūmoklio kotas stovi – alyva teka į perpildymo angą.
    1 padėtis – darbinė (svirtis nustatyta įstrižai į priekį), cilindro stūmoklio kotas išsikiša.
    2 padėtis – darbinė (svirtis nustatyta įstrižai atgal), cilindro stūmoklio kotas susitraukia.

    Apsauginis vožtuvas:

    Apsauginio vožtuvo atidarymo slėgis Vožtuvo slėgis didėja proporcingai didėjant srautui:

    165 bar esant 5 l/min.
    170 bar esant 10 l/min.

    Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Slėgio matuokliai – matavimo rinkiniai“. Prieš pradedant, rekomenduojama patikrinti ir nustatyti tinkamą slėgį. Galimas savaiminis reguliavimas, pilnas apsisukimas pasikeičia 30 barų.

    Leistina aplinkos temperatūra:
    nuo -40 C iki +60 C

    Leistina alyvos temperatūra:
    nuo -15 C iki +80 C

    Rekomenduojama hidraulinė alyva:
    mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

    Prekė detaliau
    Hydrolider
    1.10.01.020.16140.151

    Charakteristikos

    Gamintojas
    Hydrolider
    Gamintojo detalės kodas
    1.10.01.020.1614

    Specifinė nuoroda

    MPN
    1.10.01.020.1614
