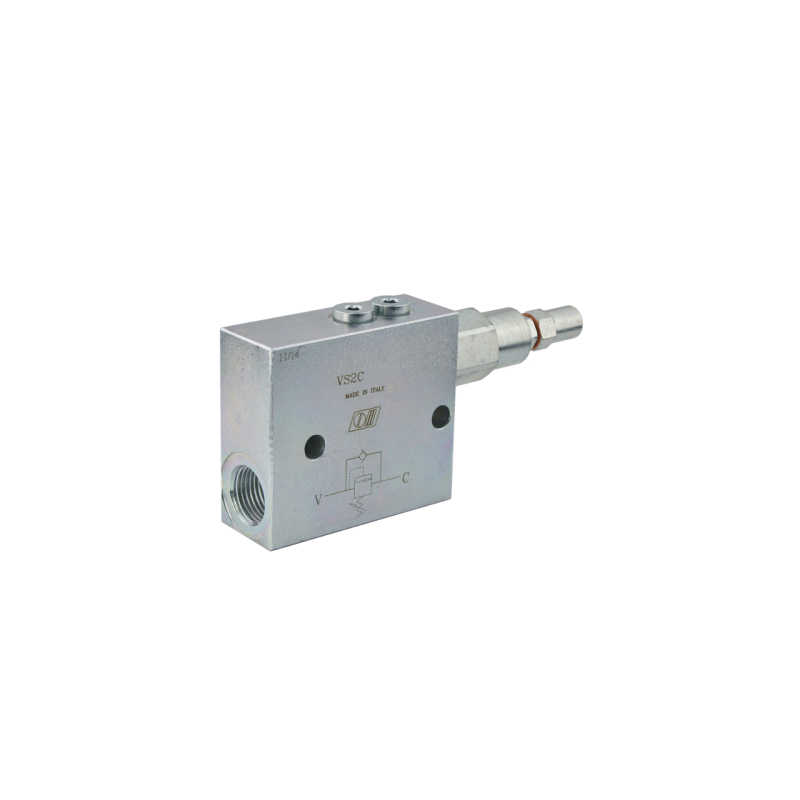

VS2C nuoseklusis vožtuvas pavarų darbo tvarkai nustatyti, sriegiai: 1/2 colio, srautas: 70 l/min, maksimalus slėgis: 180 bar.

Kodas 1.35.39.0150.151

Prekės ženklas Oleodinamica Marchesini

Aprašymas
Prekė detaliau

Aprašymas

VS2C 1/2" TIESIOGINIS NUOSEKLUS HIDRAULINIS VOŽTUVAS

Jis plačiai naudojamas hidraulinėse sistemose žemės ūkyje, statybose ir pramonėje.

Vožtuvas tinka sistemoms, kuriose veikia du pavaros, maitinamos vieno šaltinio, pvz., vienos skirstytuvo dalies. Vožtuvas padeda nustatyti šių pavarų veikimo seką, nepriklausomai nuo jų dydžio ir apkrovos. Antroji pavara pradeda išskleisti tik po to, kai pirmoji pavara yra visiškai išskleista arba jei pirmoji pavara išskleidimo metu susiduria su pasipriešinimu, dėl kurio padidėja slėgis ir atsidaro sekos vožtuvas. Žemiau galite pamatyti konkrečias šių vožtuvų schemas ir pritaikymą:

DVIEJŲ VIENO VEIKIMO CILINDRŲ IŠSKILTIES SEKA NUSTATYMAS
NAUDOJANT VIENĄ SEKOS VOŽTUVĄ:

DVIEJŲ DVIGUBOS VEIKIMO CILINDRŲ VEIKIMO SEKA NUSTATYMAS
SU DVIEMIS NUOSEKLIAIS VOŽTUVAIS:

Vožtuvas reguliuojamas rankenėle, nustatymus galima užfiksuoti fiksavimo veržle.

BENDROJI INFORMACIJA:

Prijungimas: Prijunkite V prie tiekimo linijos. Prijunkite C prie rezervuaro, kuris turi pradėti veikti antras.

Maksimalus srautas: 70 l/min.
Hidraulinių skylių skaičius korpuse: 2
Vidiniai sriegiai korpuse [BSP]: 1/2 colio
Medžiaga: cinkuotas plienas

SLĖGIO DIAPAZONAS:

Slėgio reguliavimo diapazonas ant vožtuvo: 10–180 bar
Gamyklinis vožtuvo nustatymas: 90 bar
Vožtuvo reguliavimas: 30 bar per pilną apsisukimą

TEMPERATŪROS DIAPAZONAS IR ALYVOS TIPAS:

Leistina aplinkos temperatūra: nuo -40 C iki +60 C
Leistina alyvos temperatūra: nuo -15 C iki +80 C
Alyvos tipas: Hidraulinė alyva mineralinės alyvos pagrindu

GRAFINĖ DIAGRAMA:

Prekė detaliau

Prekės ženklas Oleodinamica Marchesini

Kodas 1.35.39.0150.151

Charakteristikos

Gamintojas: Oleodinamica Marchesini
Gamintojo detalės kodas: 1.35.39.015

Specifinė nuoroda

MPN: 1.35.39.015
