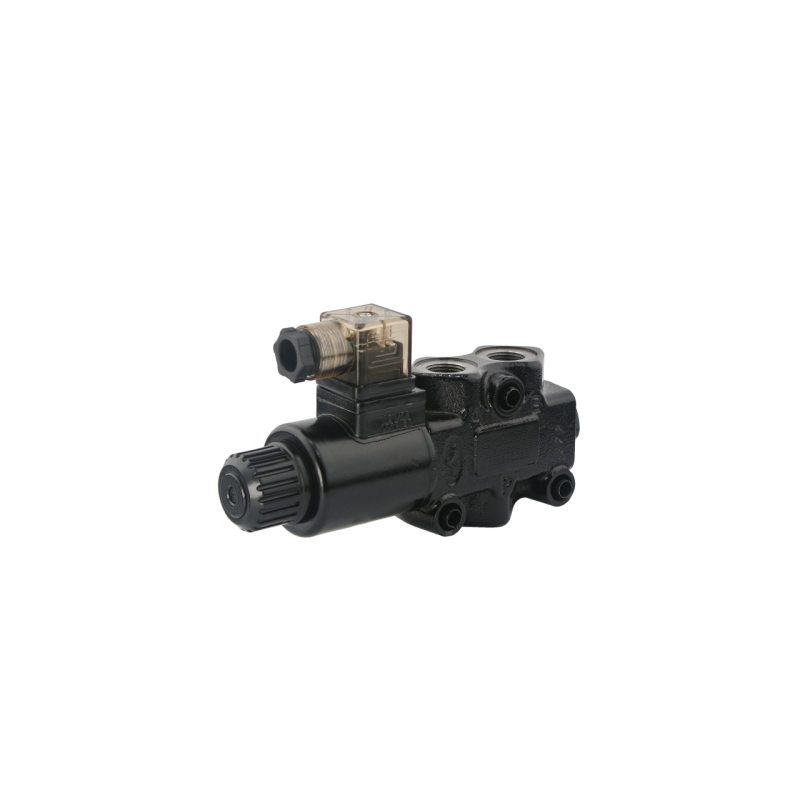

Elektriniu būdu valdomas 3 padėčių hidraulinis vožtuvas. 3/2 sriegis: 3/4 colio. Įtampa: 12 V. Srautas: 140 l/min. Maks. slėgis:

Kodas 1.36.27.0150.151

Prekės ženklas Walvoil

Aprašymas
Prekė detaliau

Aprašymas

TRIJŲ KRYPTŲ HIDRAULINIS VOŽTUVAS 3/2 gt. 3/4"

VALDOMA ELEKTRINIU BŪDU 12 V

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, statybose ir pramonėje.

Trijų padėčių vožtuvas, naudojamas pagrindiniam alyvos srautui nukreipti iš vieno rezervuaro (A) į

kitą rezervuarą (B). Gamyklinėje padėtyje (be maitinimo) rezervuaras A yra maitinamas, o rezervuaras B yra išjungtas. Įjungus maitinimą vožtuvo ritei, rezervuaras A yra išjungiamas ir rezervuaras B atsidaro.

Rezervuarai gali būti: dvi skirtingos hidraulinės linijos arba varikliai, pavaros, bakai ir kiti galios hidrauliniai elementai.

BENDROJI INFORMACIJA:

Prijungimas: Prijunkite P prie tiekimo linijos, o A ir B – prie dviejų hidraulinių linijų arba rezervuarų,

tarp kurių reikia perjungti alyvos srautą.

Hidraulinių skylių skaičius korpuse: 3

Didžiausias srautas [BSP]: 140 l/min

Vidiniai korpuso sriegiai: 3/4''

Nominali galia (W): 60

Maitinimo šaltinis: 12 V

Medžiaga: ketus

SLĖGIO DIAPAZONAS:

Leistinas didžiausias slėgis be įrengto nuotėkio kanalo: 200 bar

Leistinas didžiausias slėgis su įrengtu nuotėkio kanalu: 315 bar

(Norint įrengti nuotėkio kanalą, reikia įsigyti specialią nuotėkio jungtį,

įsuktą į vožtuvo korpusą. Jungtis neturi pakaitų

ir parduodama atskirai)

TEMPERATŪROS DIAPAZONAS IR ALYVOS TIPAS:

Leistina aplinkos temperatūra: nuo -20 °C iki +50 °C

Leistina alyvos temperatūra: nuo -20 °C iki +80 °C

Alyvos tipas: Mineralinės alyvos pagrindu pagaminta hidraulinė alyva

GRAFINĖ DIAGRAMA:

Prekė detaliau

Prekės ženklas Walvoil

Kodas 1.36.27.0150.151

Charakteristikos

Gamintojas: Walvoil
Gamintojo detalės kodas: 1.36.27.015

Specifinė nuoroda

MPN: 1.36.27.015
