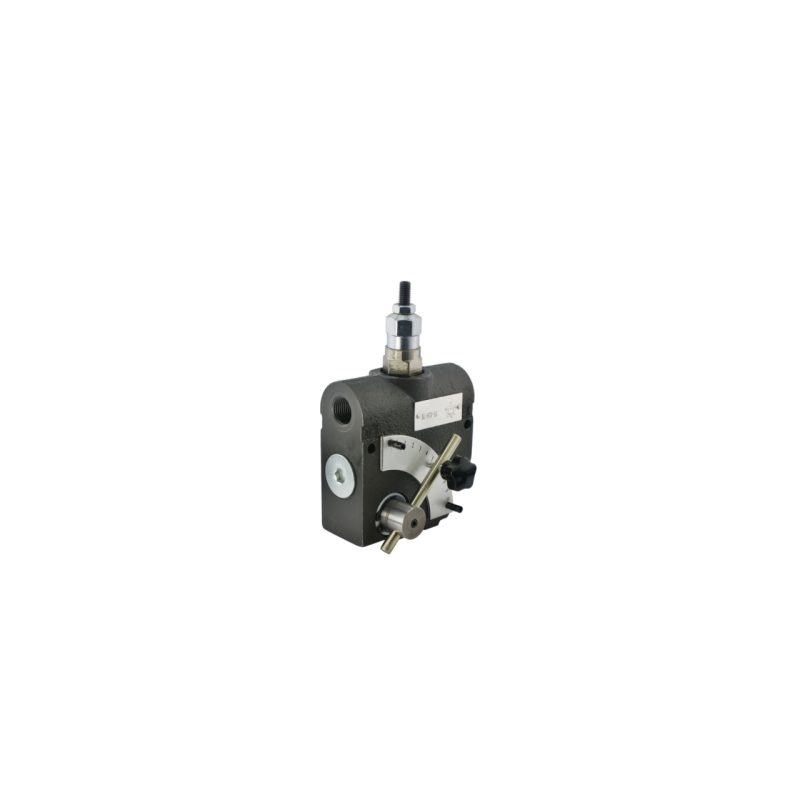

Proporcinis vožtuvas, srauto daliklis, srauto reguliatorius FCV-RV su skale ir apsauginiu vožtuvu, sriegis: 3/4", srautas: 115 l

Kodas 1.35.10.2160.151

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

DALYTUVAS, ALYVOS SRAUTO REGULIATORIUS

FCV-RV 3/4" 115L/min SU REGULIAVIMU IR SKALE

PAPILDOMAI TURI PERLAIDOS VOŽTUVĄ

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, statybose ir pramonėje.

Reguliatorius padalija pagrindinį alyvos srautą iš siurblio į du nepriklausomus srautus, kurie gali maitinti dvi nepriklausomas hidraulines sistemas. Tai leidžia nustatyti konkretų srautą pirmame pagrindiniame rezervuare, alyvos perteklius perduodamas į antrąjį rezervuarą. Keičiant siurblio našumą, pagrindinis rezervuaras visada gauna tą patį alyvos kiekį, srautas kinta tik antrame rezervuare.

Idealiai tinka traktoriams ir kitoms mašinoms, kuriose vienas siurblys maitina vairavimo sistemą (orbitrolį) ir pagrindinę hidrauliką (priekinį krautuvą). Tada orbitrolyje nustatomas pastovus srautas. Likusi alyvos dalis tieks krautuvo hidrauliką. Į krautuvą tiekiamos alyvos kiekis priklauso nuo siurblio našumo tam tikru momentu. Į orbitrolį tiekiamos alyvos kiekis visada yra pastovus, užtikrinant Sklandus ir efektyvus mašinos valdymas. Vožtuvas reguliuojamas valdymo svirtimi, o nustatymus galima užfiksuoti skaitiklio rankenėle. Jis turi 10 pakopų skalę, kurios dėka galite įsiminti konkrečius nustatymus, tai naudinga, kai reikia dažnai keisti srauto nustatymus. Reguliatorius turi savo perpildymo vožtuvą; jei prioritetinis kanalas (CF) užsikimšęs, vožtuvas nukreips alyvos srautą į antrąjį kanalą (EX).

BENDROJI INFORMACIJA:

Prijungimas: IN prijunkite prie tiekimo linijos, o CF – prie prioritetinio imtuvo arba prie hidraulinės sistemos linijos, kur reikia reguliuoti srautą. EX prijunkite prie antrojo imtuvo.

Didžiausias srautas tiekimo angoje (IN): 115 l/min

Srauto reguliavimo diapazonas prioritetiniame kanale (CF): 0,5–100 l/min

Hidraulinių skylių skaičius korpuse: 3

Vidiniai sriegiai korpuse: 3/4''

Korpuso medžiaga: ketus

SLĖGIO DIAPAZONAS:

Didžiausias leistinas slėgis: 210 bar

Apsauginio vožtuvo reguliavimo diapazonas: 50–210 bar

Gamyklinis apsauginio vožtuvo nustatymas: 100 bar

TEMPERATŪROS DIAPAZONAS IR ALYVOS TIPAS:

Leistina aplinkos temperatūra: nuo -40 C iki +60 C

Leistina alyvos temperatūra: nuo -15 C iki +80 C

Alyvos tipas: Mineralinės alyvos pagrindu pagaminta hidraulinė alyva

GRAFINĖ DIAGRAMA:

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 1.35.10.2160.151

Charakteristikos

Gamintojas: Hydrolider
Gamintojo detalės kodas: 1.35.10.216

Specifinė nuoroda

MPN: 1.35.10.216
