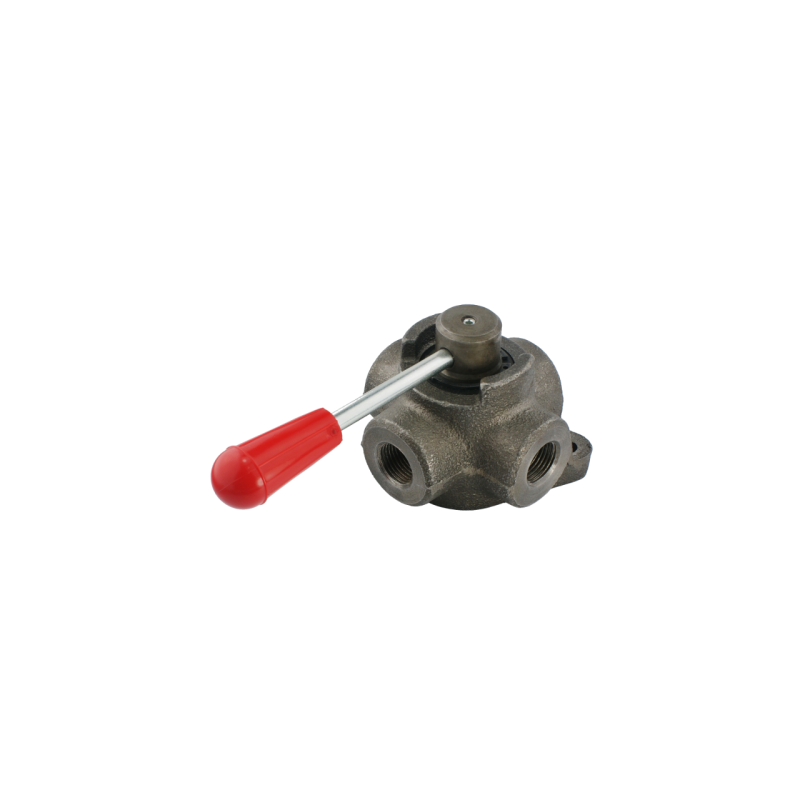

HIDRAULINIS KETURIŲ KRYPČIŲ RUTULINIS VOŽTUVAS 3/4"
CENTRINIS UŽDARYTAS - t. y. jei svirtis yra neutralioje „0“ padėtyje
, visos jungtys P, T, A, B yra izoliuotos viena nuo kitos.
Jis plačiai naudojamas hidraulinėse sistemose žemės ūkyje, statybose ir pramonėje.
Vožtuvą galima valdyti net esant aukštam slėgiui. Korpuse yra vidiniai sriegiai, kurių dėka, prisukant prie jo jungtis, galite laisvai gauti skirtingų tipų sriegius, priklausomai nuo
savo poreikių.
BENDROJI INFORMACIJA:
Svirtį galima nustatyti trijose padėtyse. Žemiau pateikta schema, rodanti alyvos tekėjimo kryptį priklausomai nuo svirties padėties:
Prijungimas: Prijunkite P prie tiekimo linijos, T prie grąžinimo linijos.
Prijunkite A ir B prie rezervuaro, pvz., hidraulinio cilindro arba variklio.
Maksimalus srautas: 100 l/min
Hidraulinių skylių skaičius Korpusas: 4
Vidiniai korpuso sriegiai: [BSP] 3/4"
Medžiaga: ketus
SLĖGIO DIAPAZONAS:
Leistinas didžiausias slėgis: 250 bar
TEMPERATŪROS DIAPAZONAS IR ALYVOS TIPAS:
Leistina aplinkos temperatūra: nuo -40 C iki +60 C
Leistina alyvos temperatūra: nuo -15 C iki +80 C
Alyvos tipas: Mineralinės alyvos pagrindu pagaminta hidraulinė alyva
