Centriškai atidaromas 4 padėčių rankinis rutulinis vožtuvas, 4/3 vidiniai sriegiai: 3/4 colio, srautas: 100 l/min., maksimalus s

Kodas 1.35.25.1270.151

Prekės ženklas OLEODINAMICA ITALIA

Aprašymas
Prekė detaliau

Aprašymas

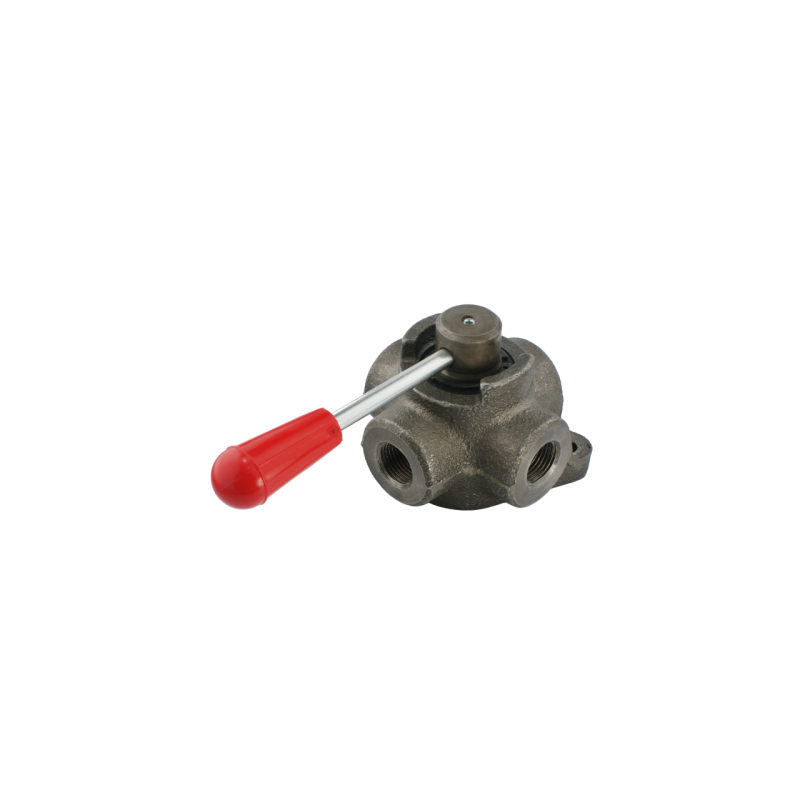

HIDRAULINIS KETURIŲ KRYPČIŲ RUTULINIS VOŽTUVAS 3/4"
CENTRALIZUOTAI ATIDARYTAS – t. y., jei svirtis yra neutralioje „0“ padėtyje, P ir T prievadai yra sujungti vienas su kitu, o A ir B yra izoliuoti vienas nuo kito, o likusieji yra uždaryti.

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, statybose ir pramonėje.

Vožtuvą galima valdyti net esant aukštam slėgiui. Korpuse yra vidiniai sriegiai, kurių dėka, prisukant prie jo jungtis, galima išgauti įvairių tipų sriegius, priklausomai nuo poreikių.

BENDROJI INFORMACIJA:

Galimybė nustatyti svirtį trijose padėtyse. Žemiau pateikta schema, rodanti alyvos tekėjimo kryptį priklausomai nuo svirties padėties:

Prijungimas: Prijunkite P prie tiekimo linijos, T – prie grąžinimo linijos.
Prijunkite A ir B prie rezervuaro, pvz., cilindro arba hidraulinio variklio.

Maksimalus srautas: 100 l/min
Hidraulinių jungčių skylių skaičius korpuse: 4
Vidiniai sriegiai korpuse: [BSP] 3/4"
Medžiaga: ketus

SLĖGIO DIAPAZONAS:

Leistinas didžiausias slėgis: 250 bar

TEMPERATŪROS DIAPAZONAS IR ALYVOS TIPAS:

Leistina aplinkos temperatūra: nuo -40 C iki +60 C
Leistina alyvos temperatūra: nuo -15 C iki +80 C
Alyvos tipas: Hidraulinė alyva mineralinės alyvos pagrindu

GRAFINĖ DIAGRAMA:

Prekė detaliau

Prekės ženklas OLEODINAMICA ITALIA

Kodas 1.35.25.1270.151

Charakteristikos

Gamintojas: OLEODINAMICA ITALIA
Gamintojo detalės kodas: 1.35.25.127

Specifinė nuoroda

MPN: 1.35.25.127
