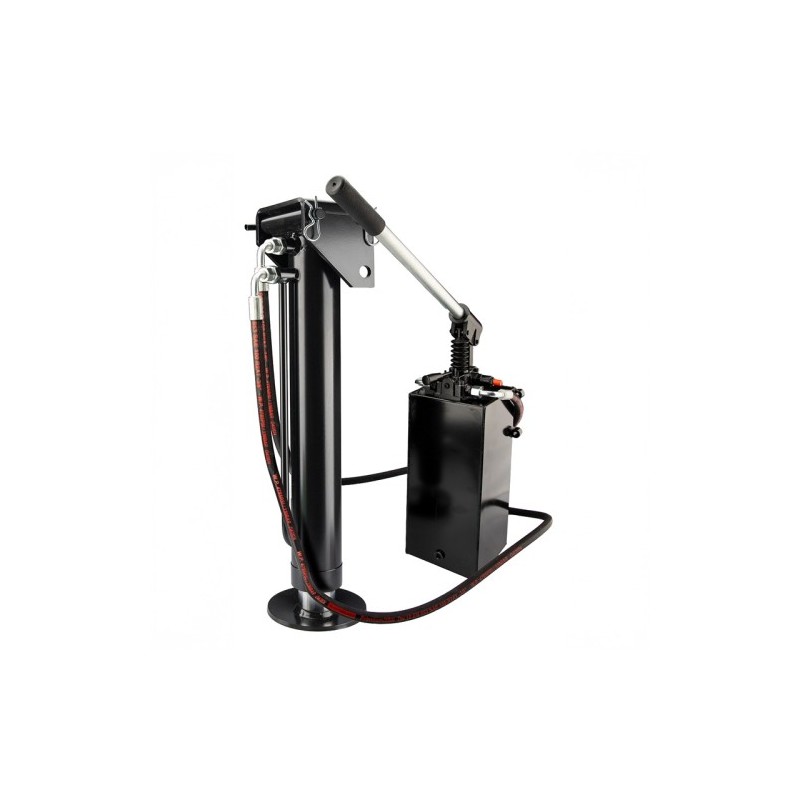

Hidraulinis atraminis pėdos cilindras, dvigubo veikimo cilindro ilgis: 440 mm, eiga 250 mm + tvirtinimo detalės su 45 cm3 rankin

Kodas 1.33.65.45.3.20000.151

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

HIDRAULINĖ ATRAMINĖ PADĖ + TVIRTINIMAS

DVIGUBO VEIKIMO CILINDRAS

EIGA 250 mm SIMBOLIS: CJ2F-70/60/250

PRIDEDAMAS SU 45CM3 RANKINIS SIURBLYS, 3L BAKAS

IR 2X 2M DN10 2SN 3/8" HIDRAULINĖMIS ŽARNOMIS

Simbolis:
1.33.65.45.3.2000

Dalies gamintojas:
Hydroleader

Pritaikymas:

Hidraulinė atraminė padė yra pažangus mechaninis elementas, naudojamas žemės ūkio mašinose, priekabose ir statybinėse mašinose, tokiose kaip kranai ir strėliniai kranai, taip pat įvairiuose įrenginiuose, užtikrinantis konstrukcijos stabilumą ir pusiausvyrą. Jos veikimas pagrįstas hidrauline jėga, kuri leidžia efektyviai pakelti ir išlaikyti sunkius krovinius. Rankinis siurblys leidžia lengvai ištiesti ir sulankstyti atramines kojas, užtikrinant saugią mašinos padėtį.

TECHNINIAI DUOMENYS ATRAMINĖS PADĖGĖS

Veikimo tipas:

dvigubo veikimo

Darbinis eigos žingsnis:

250 mm

Ilgis neaktyvioje būsenoje:

440 mm

Ilgis išskleistoje būsenoje:

690 mm

Stūmoklio išorinis skersmuo:

80 mm

Stūmoklio vidinis skersmuo:

70 mm

Stūmoklio koto išorinis skersmuo:

60 mm

Stūmoklio koto vidinis skersmuo:

50 mm

Pedelės skersmuo:

160 mm

Cilindro angų, skirtų laikiklio tvirtinimui, skersmuo:

21 mm

Jungties angos:

3/8"

Nominalus slėgis:

16-32 MPa (160-320 bar)

Bandymo slėgis:

25 MPa (250 bar)

RANKINIO SIURBLIO IR BAKO TECHNINIAI DUOMENYS

Rankinio siurblio veikimo principas:

Dvitaktis siurblys, t. y. jis pumpuoja ir siurbia vienu metu. Alyva pumpuojama nuolat, kai svirtis judinama aukštyn ir žemyn.

Geometrinis tūris:

45 cm3 per ciklą

Perpildymo vožtuvo gamyklinis nustatymas:

200 bar

Apsauginio vožtuvo reguliavimo diapazonas:

30–280 bar

Žarnos jungtis:

BSP 3/8" išorinis sriegis

Bako talpa:

3 litrai

Rankinę pompą sudaro:

svirtis, siurblio sandariklis, varžtų rinkinys ir žarna su filtru

HIDRAULINĖS ŽARNOS TECHNINIAI DUOMENYS

Kiekis:

2 vnt.

Vienos žarnos ilgis:

2 m

Pinimų skaičius:

su dvigubu pynimu (2SN)

Visų sluoksnių darbinės temperatūros diapazonas:

-40 °C iki 100 °C

Rekomenduojama nominali darbinė temperatūra slėgis:

maks. 330 bar

Vidinis praėjimo skersmuo:

10 mm

Išorinis skersmuo:

19 mm

Maksimalus srautas:

45 l/min

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 1.33.65.45.3.20000.151

Charakteristikos

Gamintojas: Hydrolider
Gamintojo detalės kodas: 1.33.65.45.3.2000

Specifinė nuoroda

MPN: 1.33.65.45.3.2000
