Nauja

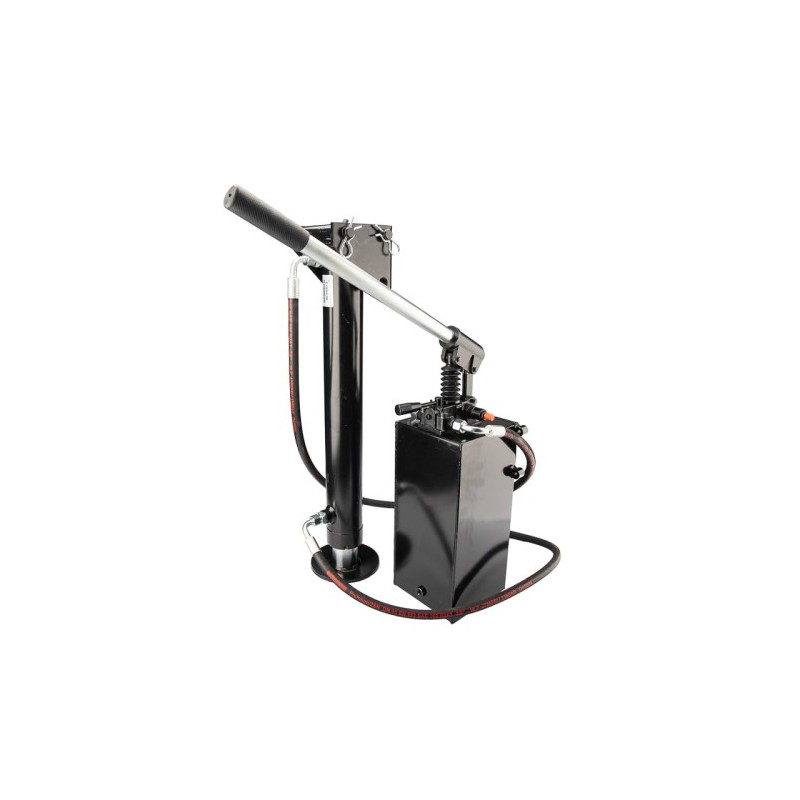

Hidraulinis atraminis pėdos cilindras, dvigubo veikimo cilindro ilgis: 690 mm, eiga 500 mm + tvirtinimo detalės su 25 cm3 rankin

Kodas 1.33.66.25.10.15000.151

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

HIDRAULINĖ ATRAMINĖ PADĖ + TVIRTINIMAS

DVIGUBO VEIKIMO CILINDRAS

EIGA 500 mm SIMBOLIS: CJ2F-70/60/500

PRIDEDAMAS SU 25CM3 RANKINIS SIURBLYS, 10L BAKAS

IR 2X 1,5M DN10 2SN 3/8" HIDRAULINĖS ŽARNOS

Simbolis:
1.33.66.25.10.1500

Dalies gamintojas:
Hydroleader

Pritaikymas:

Hidraulinė atraminė pėda yra pažangus mechaninis elementas, naudojamas žemės ūkio mašinose, priekabose ir statybinėse mašinose, tokiose kaip kranai ir strėliniai kranai, taip pat įvairiuose įrenginiuose, kuris užtikrina konstrukcijos stabilumą ir pusiausvyrą. Jos veikimas pagrįstas hidrauline jėga, kuri leidžia efektyviai pakelti ir išlaikyti sunkius krovinius. Rankinis siurblys leidžia lengvai ištiesti ir sulankstyti atramines kojas, užtikrinant saugią mašinos padėtį.

ATRAMINĖS PADĖKLĖS TECHNINIAI DUOMENYS

Veikimo tipas:

dvigubo veikimo

Darbinis eigos ilgis:

500 mm

Ilgis neaktyvioje būsenoje:

690 mm

Ilgis išskleistoje būsenoje:

1190 mm

Stūmoklio išorinis skersmuo:

80 mm

Stūmoklio vidinis skersmuo:

70 mm

Stūmoklio koto išorinis skersmuo:

60 mm

Stūmoklio koto vidinis skersmuo:

50 mm

Pedelės skersmuo:

160 mm

Cilindro angų skersmuo laikiklio tvirtinimui:

21 mm

Jungtys:

1/2"

Nominalus slėgis:

16-32 MPa (160-320 bar)

Bandomasis slėgis:

25 MPa (250 bar)

RANKINIO SIURBLIO IR BAKO TECHNINIAI DUOMENYS

Rankinio siurblio veikimo principas:

Dvitaktis siurblys, t. y. jis pumpuoja ir siurbia vienu metu. Alyva pumpuojama nuolat, judinant svirtį aukštyn ir žemyn.

Geometrinis tūris:

25 cm3 per ciklą

Perpildymo vožtuvo gamyklinis nustatymas:

300 bar

Perpildymo vožtuvo reguliavimo diapazonas:

30–350 bar

Žarnos jungtis:

3/8" BSP išorinis sriegis

Bako talpa:

10 litrų

Rankinę pompą sudaro:

svirtis, siurblio sandariklis, varžtų rinkinys ir žarna su filtru

HIDRAULINĖS ŽARNOS TECHNINIAI DUOMENYS

Kiekis:

2 vnt.

Vienos žarnos ilgis:

1,5 m

Pinimų skaičius:

su dvigubu pynimu (2SN)

Visų sluoksnių darbinės temperatūros diapazonas:

-40 °C iki 100 °C

Rekomenduojama nominali darbinė temperatūra slėgis:

maks. 330 bar

Vidinis praėjimo skersmuo:

10 mm

Išorinis skersmuo:

19 mm

Maksimalus srautas:

45 l/min

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 1.33.66.25.10.15000.151

Charakteristikos

Gamintojas: Hydrolider
Gamintojo detalės kodas: 1.33.66.25.10.1500

Specifinė nuoroda

MPN: 1.33.66.25.10.1500
